Редуктор РМ-400
Купить с доставкой по Украине
Точные цены и помощь у консультанта
| Код Товара: | РМ-400 |
| Тип: | Цилиндрический |
| Расположение: | Харьков, Украина |
| Габариты (ДхШхВ): | 816×270×490 мм |
| Вес: | 210 кг |
| Гарантия: | 12 месяцев |
| Наличие: | В наличии |
Редуктор РМ-400 - это цилиндрический горизонтальный двухступенчатый редуктор, с общим межосевым растоянием 400 мм. Производится с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50, крутящий момент на выходном валу при ПВ=40% - 1006-2750 Нм. Стандартное исполнение входного вала - коническое, выходного - цилиндрическое или в виде части зубчатой муфты. Применяется для привода кранов, лебедок, грохотов, дровоколов, дробилок, прессов, других машин и механизмов в пределах допустимого крутящего момента.
Предназначен для эксплуатации в продолжительных или повторно-кратковременных режимах работы с постоянными или переменными нагрузками. При работе в реверсивном режиме, нагрузка по крутящему моменту снижается на 30%.
Технические характеристики
Характеристики двухступенчатого редуктора РМ-400 взяты из технического паспорта производителя, соответствуют ГОСТ 20373. В таблице технический параметров указаны: ряд передаточных чисел, номинальный крутящий момент при режиме ПВ=40%, номинальная нагрузка на валах, вес.
| Редуктор | Передаточные числа | Номинальный крутящий момент, Нм | Допускаемая радиальная консольная нагрузка на валу, Н | КПД | Обьем масла, л | Масса, кг | |
| Быстроходный | Тихоходный | ||||||
| РМ-400 | 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50 | 1006-2750 | 2300-3300 | 21000-27000 | 0,98 | 5,5 | 200 |
Частота вращения входного вала не должна превышать 1500 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³. Мощность подводимого привода определяется по формуле: Pвых=(Мвых*Nвых)/(9740*U), квт.
Крутящий момент на выходном валу
| Частота вращения входного вала, об/мин | Режим работы | Номинальный крутящий момент при передаточном числом, Нм | ||||||||
| 8 | 10 | 12,5 | 16 | 20 | 22,4 | 31,5 | 40 | 50 | ||
| 750 | Особо легкий | 4036 | 4548 | 5072 | 5517 | 6656 | 6987 | 7785 | 8187 | 8476 |
| ПВ=15% | 2202 | 2360 | 2512 | 2648 | 3132 | 3092 | 3050 | 3377 | 3217 | |
| ПВ=25% | 3491 | 2057 | 2190 | 2307 | 2715 | 2706 | 2648 | 2917 | 2784 | |
| ПВ=40% | 1625 | 1754 | 1868 | 1966 | 2323 | 2289 | 2247 | 2507 | 2351 | |
| ПВ=100% | 1342 | 1345 | 1353 | 1344 | 1253 | 1249 | 1244 | 1126 | 1176 | |
| 1000 | Особо легкий | 3578 | 4153 | 4649 | 5191 | 6264 | 6690 | 7373 | 8059 | 8353 |
| ПВ=15% | 1769 | 2077 | 2246 | 2317 | 2643 | 2720 | 2739 | 3070 | 2691 | |
| ПВ=25% | 1549 | 1810 | 1958 | 2016 | 2290 | 2364 | 2378 | 2686 | 2320 | |
| ПВ=40% | 1282 | 1543 | 1667 | 1715 | 1860 | 2007 | 2016 | 2264 | 1995 | |
| ПВ=100% | 1337 | 1335 | 1340 | 1279 | 1253 | 1249 | 1234 | 1151 | 1160 | |
| 1500 | Особо легкий | 3093 | 3527 | 3985 | 4514 | 5547 | 5946 | 6721 | 7804 | 8190 |
| ПВ=15% | 1363 | 1549 | 1731 | 1886 | 2127 | 2215 | 2147 | 2507 | 2475 | |
| ПВ=25% | 1179 | 1351 | 1497 | 1645 | 1918 | 1933 | 1886 | 2200 | 2166 | |
| ПВ=40% | 1006 | 1147 | 1272 | 1394 | 1631 | 1635 | 1605 | 1868 | 1825 | |
| ПВ=100% | 1195 | 1233 | 1296 | 1274 | 1266 | 1264 | 1244 | 1151 | 835 | |
Помощь в покупке редукторов РМ-400
На базе Слобожанского завода Вы всегда сможете не только купить надежный РМ-400 и 1РМ-400 по здоровой цене, но и произвести капитальный заводской ремонт, заказать тихоходный вал или зубчатую пару. Больше подробностей о ценах и характеристиках цилиндрических одноступенчатых редукторов по телефону.
Совет эксперта СЛЭМЗ
Ключевые проблемы при покупке РМ-400 - покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных РМ-400 по оптимальной цене:
- Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
- Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков - при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
- Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
- БУ - это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.
Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»
Характеристики зацепления зубчатых передач
В таблице указаны параметры редуктора РМ-400: ширина колес (В1, В2), модуль зубьев (m), количество зубьев (z1, z2, z3, z4), угол наклона зубьев ß=8 06’34”.
|
Типоразмер редуктора |
Передаточное число |
1 ступень | 2 ступень | |||||||
|
фактическое |
номинальное |
B1 | z1 | z2 | m | B2 | z3 | z4 | m | |
|
РМ-400 |
8,23 |
8 |
60 | 35 | 64 | 3 | 100 | 18 | 81 | 5 |
|
10,35 |
10 |
30 | 69 | |||||||
|
12,64 |
12,5 |
26 | 73 | |||||||
|
15,75 |
16 |
22 | 77 | |||||||
|
20,49 |
20 |
20 | 79 | 16 | 83 | |||||
|
23,34 |
25 |
18 | 81 | |||||||
|
31,5 |
31,5 |
14 | 85 | |||||||
|
40,17 |
40 |
13 | 86 | 14 | 85 | |||||
| 48,57 | 50 | 11 | 88 | |||||||
Габаритные размеры и чертежи редуктора РМ-400
Ниже представлен чертеж габаритных размеров для проектировки посадочных мест при изготовлении новых механизмов и оборудования на базе редуктора РМ-400.
| Редуктор | Awc |
Awb |
Awt |
L |
L1 |
L2 |
L3 | L4 | L5 |
H |
H1 |
H2 |
H3 |
B |
B1 |
B2 | d | n, шт | |
| РМ-400 | 400 |
150 |
250 |
816 |
440 |
370 |
- | 325,5 | 270 |
490 |
250 |
- |
25 |
300 |
310 |
270 | 17 | 4 | |
Типы и диаметры валов
| Зацепление | L | l | K | B | d | d1 | ||
| m | z | b | ||||||
| 3 | 56 | 25 | 57,5 | 16 | 26,5 | 45 | 90 | 135 |
| Размеры валов цилиндрического редуктора РМ-400 | |||||||
| Исполнение |
Вал |
l |
l1 |
d |
d1 |
b |
t |
| Цилиндрический |
Выход |
123 |
- |
80m6 |
- |
22 |
88 |
| Конический | Вход | 110 | 82 | 40 | М24*2,0 | 12 | 20,9 |
Схемы сборки
Схема сборки - это количество и расположение первичных и вторичных валов. Правильно подобранный вариант сборки облегчит монтаж цилиндрического редуктора РМ-400 к вашему исполнительному механизму.
Марки и объем заливаемого масла
Постоянный контроль уровня масла, один из ключевых факторов бесперебойной работы редукторов РМ-400. Правильный объем смазки и рекомендуемые масла приведены в таблице.
|
Редуктор |
Количество масла, л |
Тип масла |
Температура, °С |
Периодичность обслуживания |
|
РМ-400 |
3,3 |
ТСп-10 |
-40…0 |
90 дней |
|
ИРП-150, ИСП-110 |
-10…+25 |
|||
|
ИТП-200, ИТП-300 |
-15…+50 |
Устанавливаемые подшипники
В таблице указаны типы и количество роликовых радиально-упорных подшипников, устанавливаемых на тихоходный, промежуточный и быстроходный валы.
|
Входной вал |
Количество |
Промежуточный вал |
Количество |
Выходной вал |
Количество |
|
408 |
2 |
412 |
2 |
317 |
2 |
| 317/220 | по 1 |
Расшифровка обозначения маркировки

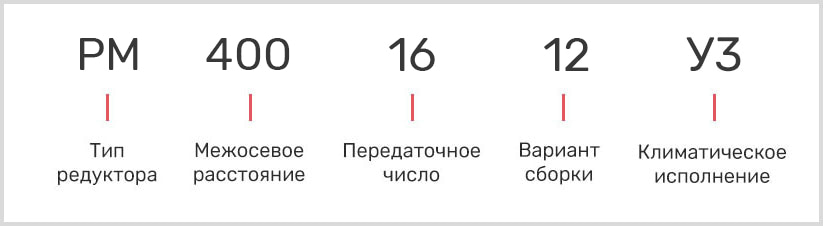

Для правильного оформления заказа кранового редуктора РМ-400 приводим пример расшифровки маркировки. Обозначение содержит информацию о типоразмере редуктора, передаточном числе, схеме сборки и климатическом исполнении.
Купить редуктор РМ-400 в Украине
Склад Слобожанского электромеханический завода обладает широкой линейкой редукторов общепромышленного машиностроения. У нас вы можете купить редуктор РМ-400 с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50.
Наиболее востребованными вариантами сборок кранового редуктора РМ-400 являются 12, 21, 11, 22, остальные схемы используются для установки приборов управления или тормозной системы.
| Вариант сборки | Передаточное число | - | Схема | |||||||
|
8 |
10 |
12,5 |
16 |
20 |
25 | 31,5 |
40 |
50 | ||
|
12 |
РМ-400-8-12 |
РМ-400-10-12 |
РМ-400-12,5-12 |
РМ-400-16-12 |
РМ-400-20-12 |
РМ-400-25-12 | РМ-400-31,5-12 |
РМ-400-40-12 |
РМ-400-50-12 |
|
|
11 |
РМ-400-8-11 |
РМ-400-10-11 |
РМ-400-12,5-12 |
РМ-400-16-11 |
РМ-400-20-11 |
РМ-400-25-11 | РМ-400-31,5-11 |
РМ-400-40-11 |
РМ-400-50-11 |
|
|
22 |
РМ-400-8-22 |
РМ-400-10-22 |
РМ-400-12,5-22 |
РМ-400-16-22 |
РМ-400-20-22 |
РМ-400-25-22 | РМ-400-31,5-22 |
РМ-400-40-22 |
РМ-400-50-22 |
|
|
21 |
РМ-400-8-21 |
РМ-400-10-21 |
РМ-400-12,5-21 |
РМ-400-16-21 |
РМ-400-20-21 |
РМ-400-25-21 | РМ-400-31,5-21 |
РМ-400-40-21 |
РМ-400-50-21 |
|
Цена
На цену редуктора РМ-400 влияет год производства (новый либо складских запасов), передаточное число и вариант сборки. Цена редуктора РМ-400 складского хранения с гарантией 12 месяцев - от 18000 грн с НДС, БУ - 7500-8000 грн без НДС.
Выполним ремонт двухступенчатого цилиндрического редуктора РМ-400 до восстановления паспортных характеристик: замена валов, вал-шестерней, промежуточных шестерней, подшипников, восстановление посадочных мест, устранение течи масла.
