Редуктор РМ-650

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:РМ-650
Тип:Цилиндрический
Расположение:Харьков, Украина
Габариты (ДхШхВ):1278×470×697 мм
Вес:878 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 0 грн.

Точные цены и помощь у консультанта



0 отзывов

Редуктор РМ-650 - это цилиндрический горизонтальный двухступенчатый редуктор, с общим межосевым растоянием 650 мм. Производится с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50, крутящий момент на выходном валу при ПВ=40% - 5854-12281 Нм. Стандартное исполнение входного вала - коническое, выходного - цилиндрическое или в виде части зубчатой муфты. Применяется для привода кранов, лебедок, грохотов, дровоколов, дробилок, прессов, других машин и механизмов в пределах допустимого крутящего момента.

Предназначен для эксплуатации в продолжительных или повторно-кратковременных режимах работы с постоянными или переменными нагрузками. При работе в реверсивном режиме, нагрузка по крутящему моменту снижается на 30%.

Технические характеристики

Характеристики двухступенчатого редуктора РМ-650 взяты из технического паспорта производителя, соответствуют ГОСТ 20373. В таблице технический параметров указаны: ряд передаточных чисел, номинальный крутящий момент при режиме ПВ=40%, номинальная нагрузка на валах, вес.

Редуктор Передаточные числа Номинальный крутящий момент, Нм Допускаемая радиальная консольная нагрузка на валу, Н КПД Обьем масла, л Масса, кг
Быстроходный Тихоходный
РМ-650 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50 5854-12281 3100-4500 86500-114000 0,98 22 878

Частота вращения входного вала не должна превышать 1500 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³. Мощность подводимого привода определяется по формуле: Pвых=(Мвых*Nвых)/(9740*U), квт.

формула расчета мощности редуктора РМ-650

Крутящий момент на выходном валу

Частота вращения входного вала, об/мин Режим работы Номинальный крутящий момент при передаточном числом, Нм
8 10 12,5 16 20 22,4 31,5 40 50
750 Особо легкий 15307 17799 19966 22471 27668 29137 30898 32238 32792
ПВ=15% 9960 11075 11432 12038 14356 14123 13242 15351 14540
ПВ=25% 6702 9625 9983 10634 12398 12190 11637 512 12684
ПВ=40% 7339 8174 8453 8928 10571 10406 9831 11256 10766
ПВ=100% 5032 5537 5636 5517 5090 5173 5136 4708 4764
1000 Особо легкий 13839 15624 17873 20013 24862 26536 29794 31470 32483
ПВ=15% 8335 9394 10265 10383 12529 12264 12189 13816 13225
ПВ=25% 7077 8207 8816 9029 10963 10704 10684 12089 11601
ПВ=40% 5976 6922 7548 7674 9201 9031 9029 10170 9745
ПВ=100% 5032 4994 5555 5568 5188 5129 5116 4912 4687
1500 Особо легкий - - - 16934 21012 22448 26484 29935 30781
ПВ=15% 8527 10506 10258 9731 11386 11292
ПВ=25% 7423 9136 8920 8427 9850 9899
ПВ=40% 6320 7830 7582 7223 8443 8353
ПВ=100% 5016 5155 5129 5116 4708 4702

Помощь в покупке редукторов РМ-650

На базе Слобожанского завода Вы всегда сможете не только купить надежный РМ-650 и 1РМ-650 по здоровой цене, но и произвести капитальный заводской ремонт, заказать тихоходный вал или зубчатую пару. Больше подробностей о ценах и характеристиках цилиндрических одноступенчатых редукторов по телефону.

Совет эксперта СЛЭМЗ

Фото консультанта по двигателям СЛЭМЗ

Ключевые проблемы при покупке РМ-650 - покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных РМ-650 по оптимальной цене:

  1. Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
  2. Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков - при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
  3. Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
  4. БУ - это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.

Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»

Характеристики зацепления зубчатых передач

В таблице указаны параметры редуктора РМ-650: ширина колес (В1, В2), модуль зубьев (m), количество зубьев (z1, z2, z3, z4), угол наклона зубьев ß=8 06’34”.

Типоразмер редуктора

Передаточное число

1 ступень 2 ступень

фактическое

номинальное

B1 z1 z2 m B2 z3 z4 m

РМ-650

8,23

8

100 35 64 5 160 18 81 8

10,35

10

30 69

12,64

12,5

26 73

15,75

16

22 77

20,49

20

20 79 16 83

23,34

25

18 81

31,5

31,5

14 85

40,17

40

13 86 14 85
48,57 50 11 88

Габаритные размеры и чертежи редуктора РМ-650

Ниже представлен чертеж габаритных размеров для проектировки посадочных мест при изготовлении новых механизмов и оборудования на базе редуктора РМ-650.

Габаритные размеры редуктора РМ-650 чертеж

Редуктор Awc

Awb

Awt

L

L1

L2

L3 L4 L5

H

H1

H2

H3

B

B1

B2 d n, шт
РМ-650 650

250

400

1278

830

645

215 430 430

697

320

95

35

470

470

410 25 8

Типы и диаметры валов

вал редуктора рм-650 в виде зубчатой муфты

Зацепление L l K B d d1
m z b
6 56 40 75 16 32 68 170 260
коническое и цилиндрическое исполнение редуктора рм-650. входной и выходной. быстроходный, тихоходный вал
Размеры валов цилиндрического редуктора РМ-650
Исполнение

Вал

l

l1

d

d1

b

t

Цилиндрический

Вход

165

-

110m6

-

28

120

Выход 165 - 125m6 - 32 136
Конический Вход 140 105 60 М42*3,0 16 31,38

Схемы сборки

Схема сборки - это количество и расположение первичных и вторичных валов. Правильно подобранный вариант сборки облегчит монтаж цилиндрического редуктора РМ-650 к вашему исполнительному механизму.

схемы сборки цилиндрического редуктора РМ-650

Марки и объем заливаемого масла

Постоянный контроль уровня масла, один из ключевых факторов бесперебойной работы редукторов РМ-650. Правильный объем смазки и рекомендуемые масла приведены в таблице.

Редуктор

Количество масла, л

Тип масла

Температура, °С

Периодичность обслуживания

РМ-650

22

ТСп-10

-40…0

90 дней

ИРП-150, ИСП-110

-10…+25

ИТП-200, ИТП-300

-15…+50

Устанавливаемые подшипники

В таблице указаны типы и количество роликовых радиально-упорных подшипников, устанавливаемых на тихоходный, промежуточный и быстроходный валы.

Входной вал

Количество

Промежуточный вал

Количество

Выходной вал

Количество

410

2

7318

2

7526

2

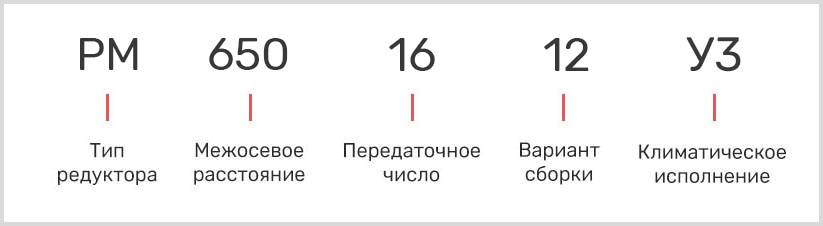

Расшифровка обозначения маркировки

Для правильного оформления заказа кранового редуктора РМ-650 приводим пример расшифровки маркировки. Обозначение содержит информацию о типоразмере редуктора, передаточном числе, схеме сборки и климатическом исполнении.

Расшифровка маркировки рм-650

Купить редуктор РМ-650 в Украине

Склад Слобожанского электромеханический завода обладает широкой линейкой редукторов общепромышленного машиностроения. У нас вы можете купить редуктор РМ-650 с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50.
Наиболее востребованными вариантами сборок кранового редуктора РМ-650 являются 12, 21, 11, 22, остальные схемы используются для установки приборов управления или тормозной системы.

Вариант сборки Передаточное число - Схема

8

10

12,5

16

20

25 31,5

40

50

12

РМ-650-8-12

РМ-650-10-12

РМ-650-12,5-12

РМ-650-16-12

РМ-650-20-12

РМ-650-25-12 РМ-650-31,5-12

РМ-650-40-12

РМ-650-50-12

12 схема

11

РМ-650-8-11

РМ-650-10-11

РМ-650-12,5-12

РМ-650-16-11

РМ-650-20-11

РМ-650-25-11 РМ-650-31,5-11

РМ-650-40-11

РМ-650-50-11

11 схема сборки редуктора рм-650

22

РМ-650-8-22

РМ-650-10-22

РМ-650-12,5-22

РМ-650-16-22

РМ-650-20-22

РМ-650-25-22 РМ-650-31,5-22

РМ-650-40-22

РМ-650-50-22

22 вариант сборки редуктора рм-650

21

РМ-650-8-21

РМ-650-10-21

РМ-650-12,5-21

РМ-650-16-21

РМ-650-20-21

РМ-650-25-21 РМ-650-31,5-21

РМ-650-40-21

РМ-650-50-21

21 вариант сборки редуктора рм650

Цена

На цену редуктора РМ-650 влияет год производства (новый либо складских запасов), передаточное число и вариант сборки. Цена редуктора РМ-650 складского хранения с гарантией 12 месяцев - от 39000 грн с НДС, БУ - 24000 грн без НДС.

Выполним ремонт двухступенчатого цилиндрического редуктора РМ-650 до восстановления паспортных характеристик: замена валов, вал-шестерней, промежуточных шестерней, подшипников, восстановление посадочных мест, устранение течи масла.
