Редуктор РМ-750

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:РМ-750
Тип:Цилиндрический
Расположение:Харьков, Украина
Габариты (ДхШхВ):1448×510×743 мм
Вес:1030 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 0 грн.

Точные цены и помощь у консультанта



0 отзывов

Редуктор РМ-750 - это цилиндрический горизонтальный двухступенчатый редуктор, с общим межосевым растоянием 750 мм. Производится с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50, крутящий момент на выходном валу при ПВ=40% - 11135-19326 Нм. Стандартное исполнение входного вала - коническое, выходного - цилиндрическое или в виде части зубчатой муфты. Применяется для привода кранов, лебедок, грохотов, дровоколов, дробилок, прессов, других машин и механизмов в пределах допустимого крутящего момента.

Предназначен для эксплуатации в продолжительных или повторно-кратковременных режимах работы с постоянными или переменными нагрузками. При работе в реверсивном режиме, нагрузка по крутящему моменту снижается на 30%.

Технические характеристики

Характеристики двухступенчатого редуктора РМ-750 взяты из технического паспорта производителя, соответствуют ГОСТ 20373. В таблице технический параметров указаны: ряд передаточных чисел, номинальный крутящий момент при режиме ПВ=40%, номинальная нагрузка на валах, вес.

Редуктор Передаточные числа Номинальный крутящий момент, Нм Допускаемая радиальная консольная нагрузка на валу, Н КПД Обьем масла, л Масса, кг
Быстроходный Тихоходный
РМ-750 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50 11135-19326 4600-6700 79000-105000 0,98 42 1030

Частота вращения входного вала не должна превышать 1500 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³. Мощность подводимого привода определяется по формуле: Pвых=(Мвых*Nвых)/(9740*U), квт.

формула расчета мощности редуктора РМ-750

Крутящий момент на выходном валу

Частота вращения входного вала, об/мин Режим работы Номинальный крутящий момент при передаточном числом, Нм
8 10 12,5 16 20 22,4 31,5 40 50
750 Особо легкий 24637 28347 32203 36515 41501 42517 44139 46054 46404
ПВ=15% 17613 19381 20449 21468 24796 24975 24076 24306 24749
ПВ=25% 15307 16876 17712 18659 21664 21704 20866 20980 21346
ПВ=40% 13000 14371 15136 15850 18271 18434 17856 17910 18258
ПВ=100% 7129 7911 7809 7825 7308 7284 7303 6703 6806
1000 Особо легкий - 24721 28379 32352 40131 40807 42434 44519 45476
ПВ=15% 16612 17994 18356 21142 21630 21668 23795 23666
ПВ=25% 14437 15699 15950 18402 18954 18960 20724 20418
ПВ=40% 12262 13284 13543 15661 16055 15950 17654 17169
ПВ=100% 7120 7125 7825 7341 7805 7163 6716 6729
1500 Особо легкий - - - 26564 33279 36422 40127 42216 43620
ПВ=15% 15048 17619 17839 17255 20213 20108
ПВ=25% 13041 15400 15461 15048 17654 17324
ПВ=40% 11135 13051 13231 12640 15096 14849
ПВ=100% 7123 7308 7136 7323 6780 6651

Помощь в покупке редукторов РМ-750

На базе Слобожанского завода Вы всегда сможете не только купить надежный РМ-750 и 1РМ-750 по здоровой цене, но и произвести капитальный заводской ремонт, заказать тихоходный вал или зубчатую пару. Больше подробностей о ценах и характеристиках цилиндрических одноступенчатых редукторов по телефону.

Совет эксперта СЛЭМЗ

Фото консультанта по двигателям СЛЭМЗ

Ключевые проблемы при покупке РМ-750 - покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных РМ-750 по оптимальной цене:

  1. Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
  2. Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков - при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
  3. Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
  4. БУ - это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.

Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»

Характеристики зацепления зубчатых передач

В таблице указаны параметры редуктора РМ-750: ширина колес (В1, В2), модуль зубьев (m), количество зубьев (z1, z2, z3, z4), угол наклона зубьев ß=8 06’34”.

Типоразмер редуктора

Передаточное число

1 ступень 2 ступень

фактическое

номинальное

B1 z1 z2 m B2 z3 z4 m

РМ-750

8,23

8

120 35 64 6 180 18 81 9

10,35

10

30 69

12,64

12,5

26 73

15,75

16

22 77

20,49

20

20 79 16 83

23,34

25

18 81

31,5

31,5

14 85

40,17

40

13 86 14 85
48,57 50 11 88

Габаритные размеры и чертежи редуктора РМ-750

Ниже представлен чертеж габаритных размеров для проектировки посадочных мест при изготовлении новых механизмов и оборудования на базе редуктора РМ-750.

Габаритные размеры редуктора РМ-750 чертеж

Редуктор Awc

Awb

Awt

L

L1

L2

L3 L4 L5

H

H1

H2

H3

B

B1

B2 d n, шт
РМ-750 750

300

450

1448

1025

825

275 475 450

743

320

130

35

510

510

450 25 8

Типы и диаметры валов

вал редуктора рм-750 в виде зубчатой муфты

Зацепление L l K B d d1
m z b
6 56 40 75 16 32 68 170 260
коническое и цилиндрическое исполнение редуктора рм-750. входной и выходной. быстроходный, тихоходный вал
Размеры валов цилиндрического редуктора РМ-750
Исполнение

Вал

l

l1

d

d1

b

t

Цилиндрический Выход 165 - 110m6 - 28 120
Конический Вход 140 105 60 М42*3,0 16 31,38

Схемы сборки

Схема сборки - это количество и расположение первичных и вторичных валов. Правильно подобранный вариант сборки облегчит монтаж цилиндрического редуктора РМ-750 к вашему исполнительному механизму.

схемы сборки цилиндрического редуктора РМ-750

Марки и объем заливаемого масла

Постоянный контроль уровня масла, один из ключевых факторов бесперебойной работы редукторов РМ-750. Правильный объем смазки и рекомендуемые масла приведены в таблице.

Редуктор

Количество масла, л

Тип масла

Температура, °С

Периодичность обслуживания

РМ-750

22

ТСп-10

-40…0

90 дней

ИРП-150, ИСП-110

-10…+25

ИТП-200, ИТП-300

-15…+50

Устанавливаемые подшипники

В таблице указаны типы и количество роликовых радиально-упорных подшипников, устанавливаемых на тихоходный, промежуточный и быстроходный валы.

Входной вал

Количество

Промежуточный вал

Количество

Выходной вал

Количество

412

2

7318

2

7526

2

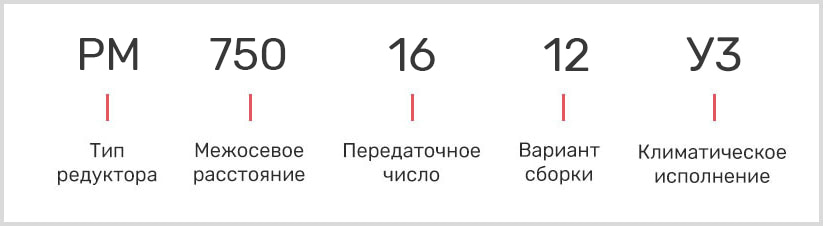

Расшифровка обозначения маркировки

Для правильного оформления заказа кранового редуктора РМ-750 приводим пример расшифровки маркировки. Обозначение содержит информацию о типоразмере редуктора, передаточном числе, схеме сборки и климатическом исполнении.

Расшифровка маркировки рм750

Купить редуктор РМ-750 в Украине

Склад Слобожанского электромеханический завода обладает широкой линейкой редукторов общепромышленного машиностроения. У нас вы можете купить редуктор РМ-750 с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50.
Наиболее востребованными вариантами сборок кранового редуктора РМ-750 являются 12, 21, 11, 22, остальные схемы используются для установки приборов управления или тормозной системы.

Вариант сборки Передаточное число - Схема

8

10

12,5

16

20

25 31,5

40

50

12

РМ-750-8-12

РМ-750-10-12

РМ-750-12,5-12

РМ-750-16-12

РМ-750-20-12

РМ-750-25-12 РМ-750-31,5-12

РМ-750-40-12

РМ-750-50-12

12 схема

11

РМ-750-8-11

РМ-750-10-11

РМ-750-12,5-12

РМ-750-16-11

РМ-750-20-11

РМ-750-25-11 РМ-750-31,5-11

РМ-750-40-11

РМ-750-50-11

11 схема сборки редуктора рм-750

22

РМ-750-8-22

РМ-750-10-22

РМ-750-12,5-22

РМ-750-16-22

РМ-750-20-22

РМ-750-25-22 РМ-750-31,5-22

РМ-750-40-22

РМ-750-50-22

22 вариант сборки редуктора рм-750

21

РМ-750-8-21

РМ-750-10-21

РМ-750-12,5-21

РМ-750-16-21

РМ-750-20-21

РМ-750-25-21 РМ-750-31,5-21

РМ-750-40-21

РМ-750-50-21

21 вариант сборки редуктора рм750

Цена

На цену редуктора РМ-750 влияет год производства (новый либо складских запасов), передаточное число и вариант сборки. Цена редуктора РМ-750 складского хранения с гарантией 12 месяцев - от 50000 грн с НДС, БУ - 24000 грн без НДС.

Выполним ремонт двухступенчатого цилиндрического редуктора РМ-750 до восстановления паспортных характеристик: замена валов, вал-шестерней, промежуточных шестерней, подшипников, восстановление посадочных мест, устранение течи масла.
