Редуктор РМ-850

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:РМ-850
Тип:Цилиндрический
Расположение:Харьков, Украина
Габариты (ДхШхВ):1632×580×875 мм
Вес:1230 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 0 грн.

Точные цены и помощь у консультанта



0 отзывов

Редуктор РМ-850 - это цилиндрический горизонтальный двухступенчатый редуктор, с общим межосевым растоянием 850 мм. Производится с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50, крутящий момент на выходном валу при ПВ=40% - 20264-27086 Нм. Стандартное исполнение входного вала - коническое, выходного - цилиндрическое или в виде части зубчатой муфты. Применяется для привода кранов, лебедок, грохотов, дровоколов, дробилок, прессов, других машин и механизмов в пределах допустимого крутящего момента.

Предназначен для эксплуатации в продолжительных или повторно-кратковременных режимах работы с постоянными или переменными нагрузками. При работе в реверсивном режиме, нагрузка по крутящему моменту снижается на 30%.

Технические характеристики

Характеристики двухступенчатого редуктора РМ-850 взяты из технического паспорта производителя, соответствуют ГОСТ 20373. В таблице технический параметров указаны: ряд передаточных чисел, номинальный крутящий момент при режиме ПВ=40%, номинальная нагрузка на валах, вес.

Редуктор Передаточные числа Номинальный крутящий момент, Нм Допускаемая радиальная консольная нагрузка на валу, Н КПД Обьем масла, л Масса, кг
Быстроходный Тихоходный
РМ-850 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50 20264-27086 9900-14000 1110000-150000 0,98 44 1230

Частота вращения входного вала не должна превышать 1500 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³. Мощность подводимого привода определяется по формуле: Pвых=(Мвых*Nвых)/(9740*U), квт.

формула расчета мощности редуктора РМ-850

Крутящий момент на выходном валу

Частота вращения входного вала, об/мин Режим работы Номинальный крутящий момент при передаточном числом, Нм
8 10 12,5 16 20 22,4 31,5 40 50
750 Особо легкий 24637 28347 32203 36515 41501 42517 44139 46054 46404
ПВ=15% 17613 19381 20449 21468 24796 24975 24076 24306 24749
ПВ=25% 15307 16876 17712 18659 21664 21704 20866 20980 21346
ПВ=40% 13000 14371 15136 15850 18271 18434 17856 17910 18258
ПВ=100% 7129 7911 7809 7825 7308 7284 7303 6703 6806
1000 Особо легкий - 24721 28379 32352 40131 40807 42434 44519 45476
ПВ=15% 16612 17994 18356 21142 21630 21668 23795 23666
ПВ=25% 14437 15699 15950 18402 18954 18960 20724 20418
ПВ=40% 12262 13284 13543 15661 16055 15950 17654 17169
ПВ=100% 7120 7125 7825 7341 7805 7163 6716 6729
1500 Особо легкий - - - 26564 33279 36422 40127 42216 43620
ПВ=15% 15048 17619 17839 17255 20213 20108
ПВ=25% 13041 15400 15461 15048 17654 17324
ПВ=40% 11135 13051 13231 12640 15096 14849
ПВ=100% 7123 7308 7136 7323 6780 6651

Помощь в покупке редукторов РМ-850

На базе Слобожанского завода Вы всегда сможете не только купить надежный РМ-850 и 1РМ-850 по здоровой цене, но и произвести капитальный заводской ремонт, заказать тихоходный вал или зубчатую пару. Больше подробностей о ценах и характеристиках цилиндрических одноступенчатых редукторов по телефону.

Совет эксперта СЛЭМЗ

Фото консультанта по двигателям СЛЭМЗ

Ключевые проблемы при покупке РМ-850 - покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных РМ-850 по оптимальной цене:

  1. Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
  2. Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков - при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
  3. Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
  4. БУ - это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.

Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»

Характеристики зацепления зубчатых передач

В таблице указаны параметры редуктора РМ-850: ширина колес (В1, В2), модуль зубьев (m), количество зубьев (z1, z2, z3, z4), угол наклона зубьев ß=8 06’34”.

Типоразмер редуктора

Передаточное число

1 ступень 2 ступень

фактическое

номинальное

B1 z1 z2 m B2 z3 z4 m

РМ-850

8,23

8

140 35 64 7 200 18 81 10

10,35

10

30 69

12,64

12,5

26 73

15,75

16

22 77

20,49

20

20 79 16 83

23,34

25

18 81

31,5

31,5

14 85

40,17

40

13 86 14 85
48,57 50 11 88

Габаритные размеры и чертежи редуктора РМ-850

Ниже представлен чертеж габаритных размеров для проектировки посадочных мест при изготовлении новых механизмов и оборудования на базе редуктора РМ-850.

Габаритные размеры редуктора РМ-850 чертеж

Редуктор Awc

Awb

Awt

L

L1

L2

L3 L4 L5

H

H1

H2

H3

B

B1

B2 d n, шт
РМ-850 850

350

500

1632

1100

900

300 550 510

875

400

105

35

580

580

520 32 8

Типы и диаметры валов

вал редуктора рм-850 в виде зубчатой муфты

Зацепление L l K B d d1
m z b
8 54 50 73 22 40 78 190 260
коническое и цилиндрическое исполнение редуктора рм-850. входной и выходной. быстроходный, тихоходный вал
Размеры валов цилиндрического редуктора РМ-850
Исполнение

Вал

l

l1

d

d1

b

t

Цилиндрический

Выход

200

-

130m6

-

32

141

Конический Вход 170 130 90 М64*4,0 22 46,8

Схемы сборки

Схема сборки - это количество и расположение первичных и вторичных валов. Правильно подобранный вариант сборки облегчит монтаж цилиндрического редуктора РМ-850 к вашему исполнительному механизму.

схемы сборки цилиндрического редуктора РМ-850

Марки и объем заливаемого масла

Постоянный контроль уровня масла, один из ключевых факторов бесперебойной работы редукторов РМ-850. Правильный объем смазки и рекомендуемые масла приведены в таблице.

Редуктор

Количество масла, л

Тип масла

Температура, °С

Периодичность обслуживания

РМ-850

44

ТСп-10

-40…0

90 дней

ИРП-150, ИСП-110

-10…+25

ИТП-200, ИТП-300

-15…+50

Устанавливаемые подшипники

В таблице указаны типы и количество роликовых радиально-упорных подшипников, устанавливаемых на тихоходный, промежуточный и быстроходный валы.

Входной вал

Количество

Промежуточный вал

Количество

Выходной вал

Количество

7318

2

7526

2

7528

2

7530/7526

по 1

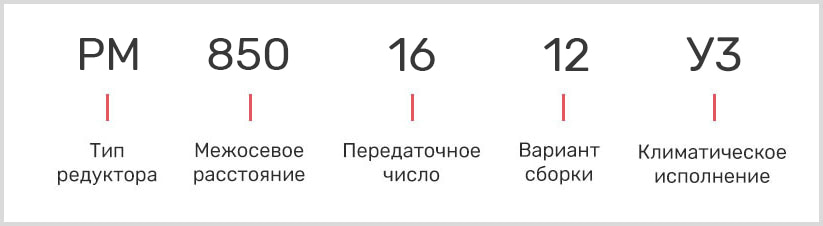

Расшифровка обозначения маркировки

Для правильного оформления заказа кранового редуктора РМ-850 приводим пример расшифровки маркировки. Обозначение содержит информацию о типоразмере редуктора, передаточном числе, схеме сборки и климатическом исполнении.

Расшифровка маркировки рм-850

Купить редуктор РМ-850 в Украине

Склад Слобожанского электромеханический завода обладает широкой линейкой редукторов общепромышленного машиностроения. У нас вы можете купить редуктор РМ-850 с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50.
Наиболее востребованными вариантами сборок кранового редуктора РМ-850 являются 12, 21, 11, 22, остальные схемы используются для установки приборов управления или тормозной системы.

Вариант сборки Передаточное число - Схема

8

10

12,5

16

20

25 31,5

40

50

12

РМ-850-8-12

РМ-850-10-12

РМ-850-12,5-12

РМ-850-16-12

РМ-850-20-12

РМ-850-25-12 РМ-850-31,5-12

РМ-850-40-12

РМ-850-50-12

12 схема

11

РМ-850-8-11

РМ-850-10-11

РМ-850-12,5-12

РМ-850-16-11

РМ-850-20-11

РМ-850-25-11 РМ-850-31,5-11

РМ-850-40-11

РМ-850-50-11

11 схема сборки редуктора рм-850

22

РМ-850-8-22

РМ-850-10-22

РМ-850-12,5-22

РМ-850-16-22

РМ-850-20-22

РМ-850-25-22 РМ-850-31,5-22

РМ-850-40-22

РМ-850-50-22

22 вариант сборки редуктора рм-850

21

РМ-850-8-21

РМ-850-10-21

РМ-850-12,5-21

РМ-850-16-21

РМ-850-20-21

РМ-850-25-21 РМ-850-31,5-21

РМ-850-40-21

РМ-850-50-21

21 вариант сборки редуктора рм850

Цена

На цену редуктора РМ-850 влияет год производства (новый либо складских запасов), передаточное число и вариант сборки. Цена редуктора РМ-850 складского хранения с гарантией 12 месяцев - от 64000 грн с НДС, БУ - 34000 грн без НДС.

Выполним ремонт двухступенчатого цилиндрического редуктора РМ-850 до восстановления паспортных характеристик: замена валов, вал-шестерней, промежуточных шестерней, подшипников, восстановление посадочных мест, устранение течи масла.
