Коническо-цилиндрический редуктор КЦ1

 Коническо-цилиндрический редуктор КЦ1

Редуктор КЦ1 – общепромышленный двухступенчатый коническо-цилиндрический редуктор. Служит для увеличения крутящего момента и уменьшения частоты вращения различных машин, устройств и механизмов. Сфера применения редуктора КЦ1 – это подъемно-транспортное оборудование. Механизм конической передачи позволяет изменить направления оси вращения. КЦ1 обеспечивает крутящий момент 520-9000 Нм и диапазон передаточных чисел 6,3-28.

Технические характеристики с паспорта

Данный раздел включает общие характеристики редуктора КЦ1. Приведенная информация необходима при заказе, покупке, ремонте, эксплуатации, изготовлении запчастей. Ниже в таблице приведены значения: типоразмер, передаточные числа, вес, радиальная нагрузка и номинальный крутящий момент на выходном валу. Механизм КЦ1 рассчитан на продолжительный режим работы при 600;1000;1500 об/мин быстроходного вала. Работа с другими оборотами, мощность высчитывается путем интерполяции.

Технические характеристики редуктора КЦ1

Типоразмер

200

250

300

400

500

Передаточные числа

6,3;10;14;20;28

Радиальная нагрузка, на тихоходном валу, Н

5100

7000

12000

18000

25000

Номинальный крутящий момент на выходном валу, Нм

520

1200

2100

5300

9000

КПД, %

94

Масса, кг

186

391

474

980

1740

Кинематическая схема - чертеж

Конструкция двухступенчатого редуктора типа КЦ1 с пронумерованными запчастями.  Пригодится для самостоятельного разбора, заказа детали. ООО СЛЭМЗ изготавливает детали по чертежам заказчика, проводит ремонт устройств серии КЦ 1. Стоимость ремонта зависит от степени износа и повреждений.

чертеж и размеры коническо-цилиндрического редуктора кц1

устройство двухступенчатого редуктора кц-1

Расшифровка обозначения – маркировка

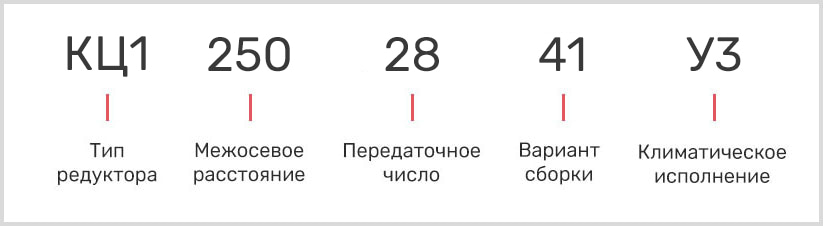

Пример обозначения и расшифровка трехступенчатого редуктора КЦ1

расшифровка маркировки коническо-цилиндрического редуктора кц1

Советы при покупке

Ключевые проблемы при покупке КЦ1– покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных редукторов ЦТНД по оптимальной цене:

  1. Сегодня, на рынке Украины можно купить новый либо редукторы КЦ1 складского хранения по хорошей цене. Не доверяйте продавцам утверждающим обратное.
  2. Покупайте двухступенчатый редуктор КЦ-1 только у экспертных поставщиков, которые обеспечат грамотную расконсервацию и испытания.
  3. Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно
  4. БУ – это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.

Цены на КЦ1в Украине

Купить КЦ 1 Вы сможете, обратившись к нашим специалистам. Сотрудничая с компанией СЛЭМЗ Вы получаете: работу с квалифицированными специалистами, которые сориентируют по цене, посоветуют и подберут редуктор исходя из технического процесса заказчика.

Каталог с фото

В разделе каталог представлены все модели серии КЦ-1. Для просмотра расширенных параметров, которые включают: габаритные чертежи, присоединительные размеры, особенности эксплуатации, цены, вес, схему и вариант сборки, фото, марки подшипников для каждого редуктора КЦ1 — переходите к конкретным моделям редукторов.


Испытания перед отправкой
Редуктор КЦ1-200
Редуктор КЦ1-200

от 24000 грн.

Испытания перед отправкой
Редуктор КЦ1-250
Редуктор КЦ1-250

от 24000 грн.

Испытания перед отправкой
Редуктор КЦ1-300
Редуктор КЦ1-300

от 29000 грн.

Испытания перед отправкой
Редуктор КЦ1-400
Редуктор КЦ1-400

от 39000 грн.

Испытания перед отправкой
Редуктор КЦ1-500
Редуктор КЦ1-500

от 79000 грн.
