Редуктор КЦ1-200

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:КЦ1-200
Тип:Коническо-цилиндрический
Расположение:Харьков, Украина
Габариты (ДхШхВ):900×300×435 мм
Вес:186 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 24000 грн.

Точные цены и помощь у консультанта



0 отзывов

Коническо-цилиндрический КЦ1-200 – это двухступенчатый редуктор узкого типа, предназначенный для увеличения крутящего момента и уменьшения частоты вращения в общепромышленных технологических процессах. За счет конической передачи позволяет менять направление оси вразение. Нашел широкое применение в работе с приводами подъемно-транспортного оборудования.

Далее в обзоре - информация с общими характеристиками КЦ1-200, советы экспертов СЛЭМЗ по подбору и покупке.

Технические характеристики

Наименование технических характеристик

Типоразмер редуктора

КЦ1-200-6,3

КЦ1-200-10 КЦ1-200-14 КЦ1-200-20 КЦ1-200-28

Передаточные числа

6,3

10 14 20 28
Допускаемая радиальная консольная нагрузка, Н 5100

Номинальный крутящий момент, Н.м

520

КПД

0,94

Масса

186

Режим работы Повторно-кратковременный S3

Эксплуатационные характеристики

Редуктор КЦ1-200 обладают повышенной надежностью в работе, высоким КПД до 97%, просты в обслуживании. Работают с постоянной и переменной нагрузками, в непрерывном и повторно-кратковременном режимах, нагрузка одного направления и реверсивная. Вращение валов в любую сторону. Используется в неагрессивной и невзрывоопасной среде. Частота вращения входного вала не превышает 1500 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³.

Помощь в покупке редукторов КЦ1-200

На базе Слобожанского завода Вы всегда сможете не только купить надежный КЦ1-200 по здоровой цене, но и произвести капитальный заводской ремонт, заказать тихоходный вал или зубчатую пару. Больше подробностей о ценах и характеристиках цилиндрических одноступенчатых редукторов по телефону.

Совет эксперта СЛЭМЗ

Фото консультанта по двигателям СЛЭМЗ

Ключевые проблемы при покупке КЦ1-200 – покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных КЦ1-200 по оптимальной цене:

  1. Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
  2. Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков — при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
  3. Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
  4. БУ – это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.

Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»

Цены

Рассматривайте цену в контексте соотношения с качеством. Самые дешевые в Украине КЦ1-200 редукторы БУ, с ценами от 11000 грн. Надежный неликвид с заводской подготовкой и гарантией - от 18000 грн. При этом, дефицитные компоновки и передатки могут увеличить стоимость до 40%.

Цена нового редуктора КЦ1-200 украинского или российского производств от 20000 грн. Оптимальное решение под ваш техпроцесс помогут найти консультанты «СЛЭМЗ». Для получения счета-фактуры или актуальных прайсов — звоните нам или отправляйте письменный запрос.

Справочные и эксплуатационные параметры

В разделе собрана паспортная техническая информация с габаритами, диаметрами валов, характеристиками зацепления, вариантами сборки. Эксплуатационные особенности – какие марки подшипников и какое масло заливать в редуктор КЦ1-200.

Чертеж и габариты КЦ1-200

Чертеж и диаметр тихоходного и быстроходного вала редуктора кц1-200

Редуктор

L/B/H

Ат

А1

А4

В1

В2

Н1

h L1 L2 M d
КЦ1-200

900/300/435

200

90

375

250

300

225

20 480 255 310 17

Типы и диаметры валов

коническое и цилиндрическое исполнение редуктора ц2у-100. входной и выходной. быстроходный, тихоходный вал

Исполнение КЦ1-200

Вал

l

l1

d

d1

b

t

Цилиндрический Выход 80 - 45 - 14

48,5

Конический Вход 110 82 40 М24*2,0 10 20,9

Редукторы КЦ1-200 имеют идентичные крепежные и присоединительные размеры. Незначительные отличия могут коснуться только внешнего вида корпуса. Конические тихоходные и быстроходные валы упрощают посадку шкивов ременной передачи. Цилиндрические валы - нестандартное исполнение для КЦ1-200 изготавливаемое под заказ.

Модельный ряд и передаточные числа

Варианты сборки – это схема компоновки и расположения основных элементов понижающего редуктора. Наиболее распространенные варианты сборок - 41, 42, 43.

Вариант сборки Передаточное число Схема

6,3

10

14

20

28

41

КЦ1-200-6,3-41

КЦ1-200-10-41

КЦ1-200-14-41

КЦ1-200-20-41

КЦ1-200-28-41

41 схема

42

КЦ1-200-6,3-42

КЦ1-200-10-42

КЦ1-200-14-42

КЦ1-200-20-42

КЦ1-200-28-42

42 схема

43

КЦ1-200-6,3-43

КЦ1-200-10-43

КЦ1-200-14-43

КЦ1-200-20-43

КЦ1-200-28-43

43 вариант сборки редуктора кц1-200

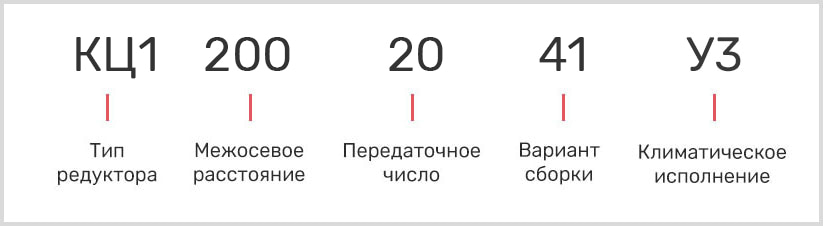

Условное обозначение при заказе

В расшифровке маркировки содержится информация о передаточном числе, варианте сборки, межосевом расстоянии, исполнение тихоходного вала и климатическом исполнении.

Расшифровка маркировки кц1-200

Оформление заказа и гарантия

Обратившись в ООО СЛЭМЗ, Вы купите новые редукторы КЦ1-200 по цене производителя либо надежные испытанные неликвиды складского хранения с гарантией 12 месяцев. Оплата с НДС и без, возможность вернуть товар в течении 14 дней, компетентный сервисный центр для постгарантийного обслуживания и доставка по Украине за 1-2 дня.
