Редуктор В-400

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:В-400
Тип:Крановый
Расположение:Харьков, Украина
Габариты (ДхШхВ):640×350×270 мм
Вес:104 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 8000 грн.

Точные цены и помощь у консультанта



0 отзывов

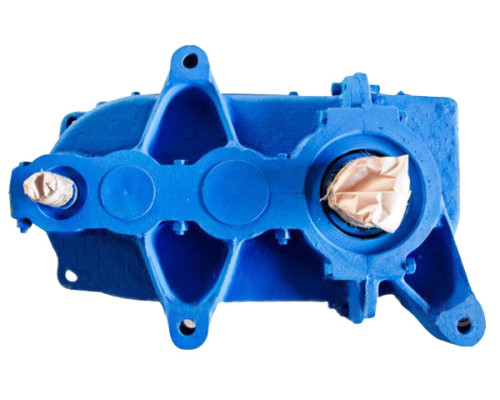

В-400 – это трехступенчатый крановый редуктор, предназначенный для увеличения крутящего момента и уменьшения частоты вращения в вертикальном или наклонном положении. Нашел широкое применение в работе с крановыми тележками и кранами, а также для общепромышленного назначения.

Далее в обзоре - информация с общими характеристиками В-400, советы экспертов СЛЭМЗ по подбору и покупке.

Технические характеристики

Наименование технических характеристик

Типоразмер редуктора

В-400-18

В-400-20 В-400-28 В-400-40 В-400-50

Передаточные числа

18

20 28 40 50

Допускаемая радиальная консольная нагрузка, Н

быстроходный вал

585

тихоходный вал

1850

Номинальный крутящий момент, Н.м

420

Допускаемый коэффициент номинального крутящего момента и радиальной нагрузки в режиме S3 (ПВ=16, 25, 40, 63%)

1

КПД

0,98

Масса

104

Режим работы Повторно-кратковременный S3

При работе в реверсивном режиме, т.е. при периодическом изменении направлений нагрузки номинальные крутящие моменты на выходном валу, указанные в таблице, должны быть снижены на 30%.

Эксплуатационные характеристики

Редуктор В-400 обладают повышенной надежностью в работе, высоким КПД до 98%, просты в обслуживании. Работают с постоянной и переменной нагрузками, в непрерывном и повторно-кратковременном режимах, нагрузка одного направления и реверсивная. Вращение валов в любую сторону. Используется в неагрессивной и невзрывоопасной среде. Частота вращения входного вала не превышает 1000 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³.

Скорость вращения входного вала, об/мин

Режим работы
ПВ. %

Передаточные числа

18

20

28

40

50

600

15

15,5

13,7

10,75

7,6

6

25

5,95

4,15

4,05

3,25

2,65

40

4,45

4,1

3,15

2,15

1,75

60

4,15

3,95

2,9

2

1,65

750

15

18,5

15,7

12,5

8,5

7,2

25

6,15

5,95

4,8

3,4

2,85

40

4,75

4,6

3,7

2,5

2,1

60

4,45

4,25

3,5

2,3

1,95

1000

15

21

18,1

16,5

11,5

9,15

25

7,5

7

6

3,95

3,5

40

6,25

5,55

4,6

3,1

2,7

60

5,6

4,95

4,15

2,75

2,55

Подготовка к эксплуатации редуктора В-400:

  1. Заполнить редуктор маслом
  2. Очистить посадочные и установочные поверхности от консервации с помощью ветоши,увлажненной бензином, керосином и другим растворителем.
  3. Редуктор установить на жесткую опору в горизонтальном положении. Надежно закрепить болтами класса прочности материала не ниже 5.8 по ГОСТ 1739.4-87. Предусмотреть свободный доступ к масломерной игле, пробкам и крышкам.
  4. Провернуть редуктор вхолостую. Проверить затяжку болтовых соединений,при необходимости подтянуть до упора с примерным усилием для резьбы.
  5. Залить в редуктор масло через отверстие, закрытое пробкой или смотровой крышкой до верхней риски масломерной иглы или до уровня контрольной пробки. При необходимости подвести к редуктору систему струйной проточной смазки.
  6. Сделать пробное включение двигателя без нагрузки на выходном валу редуктора и убедиться в нормальной работе.

Помощь в покупке редукторов В-400

На базе Слобожанского завода Вы всегда сможете не только купить надежный В-400 по здоровой цене, но и произвести капитальный заводской ремонт, заказать тихоходный вал или зубчатую пару. Больше подробностей о ценах и характеристиках цилиндрических одноступенчатых редукторов по телефону.

Совет эксперта СЛЭМЗ

Фото консультанта по двигателям СЛЭМЗ

Ключевые проблемы при покупке В-400 – покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных В-400 по оптимальной цене:

  1. Не все новые цилиндрические редукторы изготавливаются качественно и в соответствии с ГОСТ, а цена всегда высокая.
  2. Обязательно рассматривайте варианты складского хранения, но только от экспертных поставщиков — при грамотной расконсервации и испытаниях, редуктор не уступит в надежности новому.
  3. Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно.
  4. БУ – это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.

Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»

Цены

Рассматривайте цену в контексте соотношения с качеством. Самые дешевые в Украине В-400 это редукторы БУ, с ценами от 6000 грн. Надежный неликвид с заводской подготовкой и гарантией - от 14800 грн. При этом, дефицитные компоновки и передатки могут увеличить стоимость до 40%.

Цена нового редуктора В-400 украинского или российского производств от 16000 грн. Оптимальное решение под ваш техпроцесс помогут найти консультанты «СЛЭМЗ». Для получения счета-фактуры или актуальных прайсов — звоните нам или отправляйте письменный запрос.

Справочные и эксплуатационные параметры

В разделе собрана паспортная техническая информация с габаритами, диаметрами валов, характеристиками зацепления, вариантами сборки. Эксплуатационные особенности – какие марки подшипников и какое масло заливать в редуктор В-400.

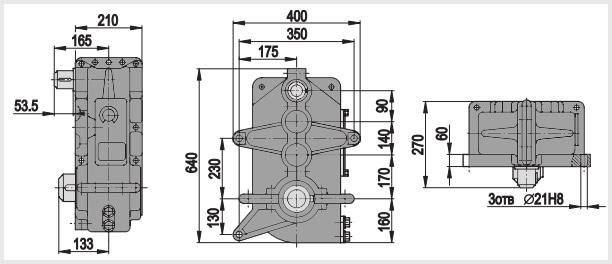

Чертеж и габариты В-400

Чертеж и диаметр тихоходного и быстроходного вала редуктора в400

Типы и диаметры валов

цилиндрическое исполнение редуктора в-400. входной и выходной. быстроходный, тихоходный вал вал

Редукторы В-400 имеют идентичные крепежные и присоединительные размеры. Незначительные отличия могут коснуться только внешнего вида корпуса. Конические тихоходные и быстроходные валы упрощают посадку шкивов ременной передачи. Цилиндрические валы - нестандартное исполнение для В-400 изготавливаемое под заказ.

Характеристики зацепления зубчатых передач

В таблице указаны все номинальные и фактические передаточные числа с параметрами зацепления зубчатых передач редуктора В-400: количество зубьев, ширина колес, модуль, межосевое расстояние. С помощью таблицы можно определить типоразмер, передаточное число, характеристики зацепления зубчатых передач.

Характеристика зацепления Значение для каждой передатки редукторов В-400

Передаточное число

фактическое

17,4

20,59

26,4

38,1

52,8

номинальное

18

20

28

40

50

1 ступень

Aw

90

B

30

z1

18

16

44

z2

42

44

46

m

3,0

Варианты сборки

Варианты сборки трехступенчатого кранового редуктора

Условное обозначение при заказе

В расшифровке маркировки содержится информация о передаточном числе, варианте сборки, межосевом расстоянии, исполнение тихоходного вала и климатическом исполнении.

Расшифровка маркировки в-400

Обслуживание

В данном разделе вы найдете сведения, которые будут полезны при проведении технического обслуживания.

Размеры подшипников В-400

Объем и марка заливаемого масла

Выходной вал

6218

Количество заливаемого масла

0,7

Количество

2

Марка масла

летнее

ИРП-150 ИТП-200 ТАП-15В

зимнее

ТСп-10

Входной вал

6207

Периодичность заливки масла

Через 90 дней

Количество

2

Оформление заказа и гарантия

Обратившись в ООО СЛЭМЗ, Вы купите новые редукторы В-400 по цене производителя либо надежные испытанные неликвиды складского хранения с гарантией 12 месяцев. Оплата с НДС и без, возможность вернуть товар в течении 14 дней, компетентный сервисный центр для постгарантийного обслуживания и доставка по Украине за 1-2 дня.
