Вертикальный крановый редуктор ВК
Редуктор ВК – это цилиндрический вертикальный крановый механизм с трехступенчатой передачей. Применяется при повторно-кратковременных режимах работы. Предназначены для работы в приводах кран-балок и небольших кранах, а также в опорных и подвесных кранах. Диапазон передаточных чисел от 10 до 125 и крутящий момент до 2400 Нм.
Технические характеристики с паспорта
Данный раздел включает общие характеристики трехступенчатого цилиндрического редуктора ВК. Приведенная информация необходима при заказе, покупке, ремонте, эксплуатации. Ниже в таблице приведены значения: типоразмер, передаточные числа, номинальный крутящий момент, вес и КПД редуктора ВК трех типоразмеров.
Технические характеристики редуктора ВК |
Типоразмер |
||
350 |
475 |
550 |
|
Передаточные числа |
10;16;31,5;50 |
20;28;50;112 |
18;31,5;71;125 |
Номинальный крутящий момент на тихоходном валу, Нм |
85…725 |
1300…1950 |
2000…2400 |
Частота вращения быстроходного вала, мин-1 |
1000…600 |
||
КПД, % |
91 |
||
Вес, кг |
120 |
215 |
279 |
Характеристики зацепления зубчатых передач
Характеристика |
Типоразмер редуктора ВК |
||||||||||||
350 |
475 |
550 |
|||||||||||
Передаточное число |
Фактическое |
49,5 |
30,56 |
14,67 |
10,69 |
109,61 |
52,92 |
29,06 |
19,68 |
126,78 |
66,28 |
32,9 |
17,72 |
Номинальное |
50 |
31,5 |
16 |
10 |
112 |
50 |
28 |
20 |
135 |
71,5 |
31,5 |
18 |
|
1 Ступень |
Awб |
90 |
105 |
140 |
|||||||||
В1 |
40 |
50 |
60 |
||||||||||
z1 |
11 |
16 |
12 |
21 |
11 |
18 |
11 |
18 |
|||||
z2 |
49 |
44 |
21 |
49 |
59 |
52 |
59 |
52 |
|||||
m |
3 |
3 |
4 |
||||||||||
2 Ступень |
Awп |
130 |
160 |
190 |
|||||||||
В2 |
35 |
40 |
60 |
||||||||||
z3 |
15 |
25 |
30 |
11 |
18 |
24 |
11 |
30 |
|||||
z4 |
50 |
40 |
35 |
69 |
62 |
56 |
65 |
46 |
|||||
m |
4 |
4 |
5 |
||||||||||
3 Ступень |
Awт |
130 |
210 |
220 |
|||||||||
В3 |
40 |
70 |
80 |
||||||||||
z5 |
15 |
13 |
11 |
||||||||||
z6 |
50 |
47 |
44 |
||||||||||
m |
4 |
7 |
8 |
Где
- Аwб, Аwп и Аwт – межосевое расстояние, мм
- B – ширина колеса, мм
- m – модуль зубьев, мм
- z – количество зубьев
- угол наклона зубьев ß=8°6’34”
Режимы работы
В таблица приведены режимы работы редуктора ВК. Мощность электродвигателя с различной частотой вращения, подводимой к быстроходному валу ВК. Указанные параметры необходимы при укомплектации редуктора электродвигателем и монтаже.
Типоразмер редуктора ВК |
Передаточное число |
Номинальное |
50 |
31,5 |
16 |
10 |
||||
Частота вращения, об/мин |
Рабочий режим, % |
Мощность, подводимая к выходному валу, кВт |
||||||||
ВК 350
|
600 |
ПВ=40 |
0,6 |
1 |
1,9 |
2,5 |
||||
ПВ=25 |
0,7 |
1,1 |
2,2 |
3 |
||||||
ПВ=15 |
0,8 |
1,3 |
2,6 |
3,4 |
||||||
750 |
ПВ=40 |
0,75 |
1,2 |
2,3 |
2,9 |
|||||
ПВ=25 |
0,9 |
1,4 |
2,8 |
3,4 |
||||||
ПВ=15 |
1 |
1,6 |
3,2 |
3,9 |
||||||
1000 |
ПВ=40 |
1 |
1,6 |
3 |
4,7 |
|||||
ПВ=25 |
1,2 |
1,8 |
3,5 |
4 |
||||||
ПВ=15 |
1,3 |
2,1 |
4 |
3,4 |
||||||
|
||||||||||
Типоразмер |
Передаточное число |
Номинальное |
112 |
50 |
28 |
20 |
||||
Частота вращения быстроходного вала об/мин |
Рабочий режим, % |
Мощность, подводимая к входному валу, кВт |
||||||||
ВК 475 |
600 |
ПВ=40 |
0,6 |
1 |
1,9 |
2,5 |
||||
ПВ=25 |
0,7 |
1,1 |
2,2 |
3 |
||||||
ПВ=15 |
0,8 |
1,3 |
2,6 |
3,4 |
||||||
750 |
ПВ=40 |
1,3 |
2,5 |
5,5 |
5,8 |
|||||
ПВ=25 |
1,5 |
3 |
6,5 |
7,1 |
||||||
ПВ=15 |
1,8 |
3,4 |
7,4 |
8,2 |
||||||
1000 |
ПВ=40 |
1,7 |
3,2 |
6,9 |
7,1 |
|||||
ПВ=25 |
2 |
3,8 |
8,1 |
8,3 |
||||||
ПВ=15 |
2,3 |
4,4 |
9,2 |
9,6 |
||||||
|
||||||||||
Типоразмер |
Передаточное число |
Номинальное |
135 |
71,5 |
31,5 |
18 |
||||
Частота вращения быстроходного вала об/мин |
Рабочий режим, % |
Мощность, подводимая к входному валу, кВт |
||||||||
ВК 550 |
600 |
ПВ=40 |
1,3 |
2,3 |
4,7 |
8,5 |
||||
ПВ=25 |
1,5 |
2,8 |
5,6 |
10 |
||||||
ПВ=15 |
1,7 |
3,2 |
6,4 |
11,5 |
||||||
750 |
ПВ=40 |
1,6 |
2,9 |
5,6 |
10,5 |
|||||
ПВ=25 |
1,9 |
3,4 |
6,6 |
12,3 |
||||||
ПВ=15 |
2,1 |
4 |
7,6 |
14,2 |
||||||
1000 |
ПВ=40 |
2,1 |
3,9 |
6,9 |
13,6 |
|||||
ПВ=25 |
2,5 |
4,5 |
8,2 |
16 |
||||||
ПВ=15 |
2,8 |
5,2 |
9,4 |
18,4 |

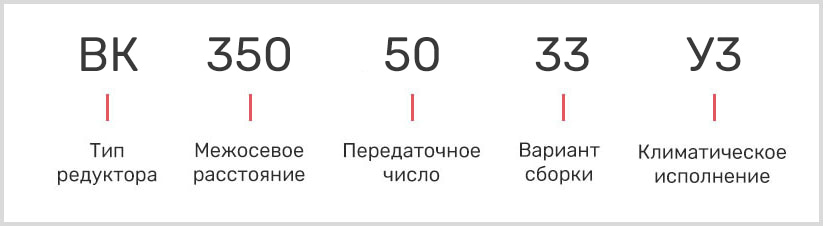

Расшифровка обозначения – маркировка
Пример обозначения и расшифровка трехступенчатого редуктора ВК
Советы при покупке
Ключевые проблемы при покупке устройства серии ВК – покупка низкокачественных БУ редукторов и безосновательная переплата. Причины - устоявшиеся стереотипы и ухищрения недобросовестных продавцов. Четыре правила покупки качественных редукторов ВК по оптимальной цене:
- Редукторы ВК производились на постсоветском пространстве. Сегодня на рынке Украины можно купить БУ либо неликвидные ВК редуктор складского хранения.
- Покупайте двухступенчатый редуктор В только у экспертных поставщиков, которые обеспечат грамотную расконсервацию и испытания.
- Уровень поставщика можно оценить по его возможности изготавливать вал-шестерни самостоятельно
- БУ – это лотерея, почти всегда слизанные шестерни и износ деталей на 60-70%.
Купить редуктор ВК
Купить редуктор ВК - Вы сможете, обратившись к нашим специалистам. Сотрудничая с компанией СЛЭМЗ Вы получаете: работу с квалифицированными специалистами, которые сориентируют по цене, посоветуют и подберут редуктор исходя из технического процесса заказчика.
