Муфта МЗ-1, МЗП-1

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:МЗ-1
Расположение:Харьков, Украина
Габариты (ДхШхВ):115×165×165 мм
Вес:11 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 2759 грн.

Точные цены и помощь у консультанта



1 отзывов

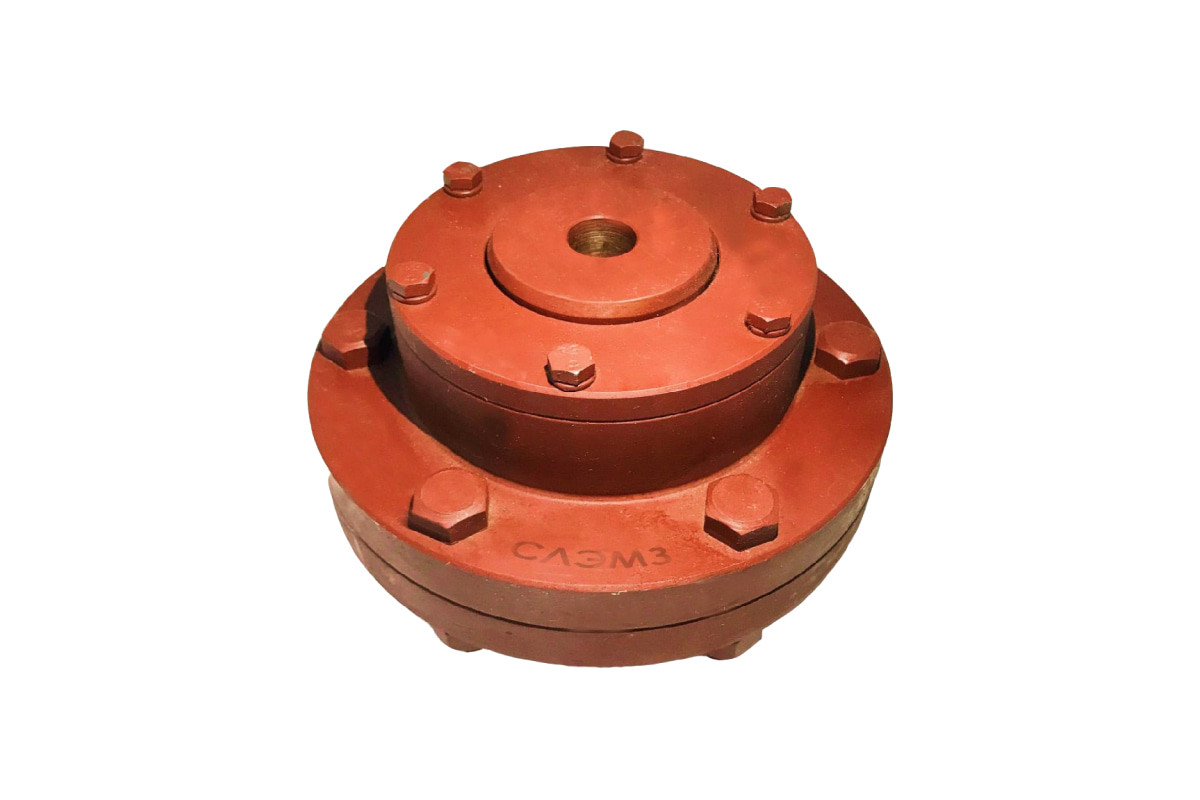

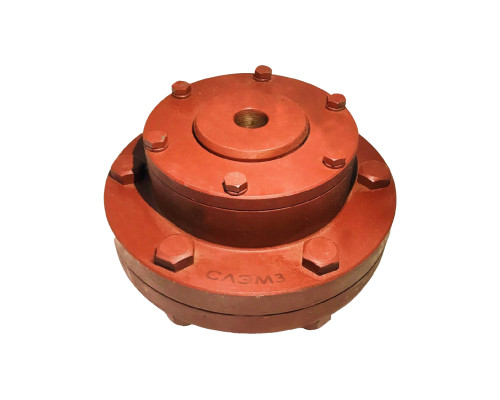

Муфта МЗ-1 - это жёсткая подвижная муфта общепромышленного назначения. Соединяет горизонтальные соосные валы, компенсирует радиальные смещения, перекосы. Максимальная частота вращения 6300 об/мин, крутящий момент <1000 Нм. Зубья производятся с эвольвентным зацеплением, угол 20°. Количество зубьев - 30 шт. Компенсирующее устройство для соединения соосных валов. Состоит из двух жестко соединенные полумуфт с подвижными втулками. Чертеж, габариты, конструкция соответствуют ГОСТ 5006-94.

Муфта МЗП-1 - это муфта с промежуточным валом, для соединения валов на расстоянии. Состоит из двух полумуфт: первая - полумуфта МЗ, вторая - глухая фланцевая.

Технические характеристики

Компенсация смещения валов достигается путем перекоса, относительно обойм, за счет боковых зазоров сферической поверхности выступов втулок.

конструкция мз-1

Технические характеристики

МЗ-1

МЗП-1

Максимальный крутящий момент, Н*м

1000

Частота вращения, не более, об/мин

6300

Число зубьев, шт

30

Модуль, мм

2,5

Длина, мм

115

Объем масла, л

0,2

Вес, кг

11

20,5

Чертеж и таблица размеров

Типоразмеры муфты МЗ-1 подбираются по диаметру вала, крутящему моменту. В стандартном исполнении МЗ-1 поставляются с черновым отверстием под расточку.

схема чертежа мз-1 мзп-1

Габаритные размеры, мм

На чертеже

МЗ-1-Н20, МЗП 1

Ширина муфты

D

165

Ширина обоймы

D2 110

Длина

L

115

Диаметр черновой под расточку

d

19

Минимальный d под расточку

20

Максимальный d под расточку

40

Расшифровка маркировки МЗ-1-Н20, где 1 - номинальный крутящий момент - 1000 Нм, Н20 - диаметр посадочных отверстий - 20мм без торцевого крепления на валах.

Конструкция МЗ-1 и ГОСТ

Муфта МЗ-1 состоит из двух полумуфт, состоящих из втулки и обоймы. В конструкцию МЗП-1 входит полумуфта МЗ и глухая фланцевая для запрессовки промежуточного вала. На обоймы устанавливаются крышки с манжетами. Зубья венцов входят в зацепление с обоймой. Производятся по ГОСТ 5006-55 и ГОСТ 5006-94, используются в крановых конструкциях, лебедках, редукторах.

конструкция зубчатой муфты мз-1

Определение износа конструкции зубчатой муфты МЗ:

  • недостаточная надежность пары трения;
  • коррозия;
  • поломка зубьев;
  • окисление;
  • схватывание первого рода;
  • абразивный износ.

Монтаж МЗ-1 на вал двигателя выполняется с помощью горячей или холодной посадки. Разбег ступицы ограничен упорным кольцом. Венец ступицы находится в зацеплении с сектором гильзы. От сползания ступицу предохраняет подгонная шайба с гайкой.

Цены производителя в Украине

Фото консультанта по двигателям СЛЭМЗСовет эксперта СЛЭМЗ

Альтернатива новым муфтам МЗ-1 и МЗП-1 производства СЛЭМЗ - складское хранение и БУ советских зубчатых полумуфт Дебальцевского завода «ДЗЗМ», БетонМаш, КонвеерМаш. Отличие в цене может достигать 40%.

При этом, высокие крутящие моменты редукторов на изношенных МЗ-1 становятся причиной повреждения подшипников и посадочных мест дорогостоящей крановой техники и лебедок. Для обеспечения длительной работы и долгосрочной экономии на цене - рекомендуем покупать новые зубчатые муфты МЗ-1.

Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ».

Купить зубчатую муфту МЗ-1 или МЗП-1

Для покупки новой муфты МЗ-1 или МЗП-1 Слобожанского завода без наценки - звоните специалистам СЛЭМЗ. Окажем помощь в подборе размеров и крутящего момента, предложим аналоги складского хранения. Большой ассортимент складских вариантов, широкий диапазон от производителей. Цены могут меняться, начиная от 1290 грн.
