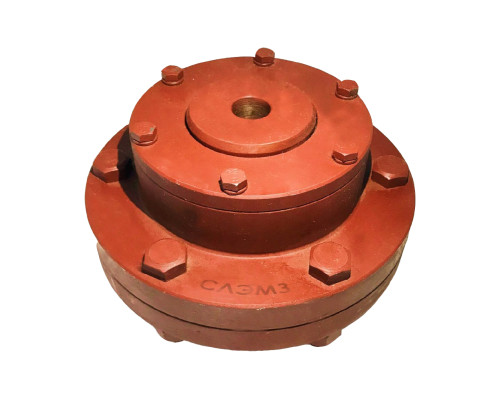

Муфта МЗ-3, МЗП-3

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:МЗ-3
Расположение:Харьков, Украина
Габариты (ДхШхВ):175×210×210 мм
Вес:25 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 4828 грн.

Точные цены и помощь у консультанта



1 отзывов

Муфта МЗ-3 - это жёсткая подвижная муфта общепромышленного назначения. Соединяет горизонтальные соосные валы, компенсирует радиальные смещения, перекосы. Максимальная частота вращения 4000 об/мин, крутящий момент <4000 Нм. Зубья производятся с эвольвентным зацеплением. Количество зубьев - 40 шт. Компенсирующее устройство для соединения соосных валов. Состоит из двух жестко соединенные полумуфт с подвижными втулками. Чертеж, габариты, конструкция соответствуют ГОСТ 5006-94.

Муфта МЗП-3 - это муфта с промежуточным валом, для соединения валов на расстоянии. Состоит из двух полумуфт: первая - полумуфта МЗ, вторая - глухая фланцевая.

Технические характеристики

Компенсация смещения валов достигается путем перекоса, относительно обойм, за счет боковых зазоров сферической поверхности выступов втулок.

конструкция мз-3

Технические характеристики

МЗ-3

МЗП-3

Максимальный крутящий момент, Н*м

4000

Частота вращения, не более, об/мин

4000

Число зубьев, шт

40

Модуль, мм

3,0

Длина, мм

175

Объем масла, л

0,4

Вес, кг

15

51

Чертеж и таблица размеров

Типоразмеры муфты МЗ-3 подбираются по диаметру вала, крутящему моменту. В стандартном исполнении МЗ-3 поставляются с черновым отверстием под расточку.

схема чертежа мз-3 мзп-3

Габаритные размеры, мм

На чертеже

МЗ-3-Н40, МЗП 3

Ширина муфты

D

210

Ширина обоймы

D2 160

Длина

L

175

Диаметр черновой под расточку

d

39

Минимальный d под расточку

40

Максимальный d под расточку

65

Расшифровка маркировки МЗ-3-Н40, где 3 - номинальный крутящий момент - 4000 Нм, Н40 - диаметр посадочных отверстий - 40мм без торцевого крепления на валах.

Конструкция МЗ-3 и ГОСТ

Муфта МЗ-3 состоит из двух полумуфт, состоящих из втулки и обоймы. В конструкцию МЗП-3 входит полумуфта МЗ и глухая фланцевая для запрессовки промежуточного вала. На обоймы устанавливаются крышки с манжетами. Зубья венцов входят в зацепление с обоймой. Производятся по ГОСТ 5006-55 и ГОСТ 5006-94, используются в крановых конструкциях, лебедках, редукторах.

конструкция зубчатой муфты мз-3

Определение износа конструкции зубчатой муфты МЗ:

  • недостаточная надежность пары трения;
  • коррозия;
  • поломка зубьев;
  • окисление;
  • схватывание первого рода;
  • абразивный износ.

Монтаж МЗ-3 на вал двигателя выполняется с помощью горячей или холодной посадки. Разбег ступицы ограничен упорным кольцом. Венец ступицы находится в зацеплении с сектором гильзы. От сползания ступицу предохраняет подгонная шайба с гайкой.

Цены производителя в Украине

Фото консультанта по двигателям СЛЭМЗСовет эксперта СЛЭМЗ

Альтернатива новым муфтам МЗ-3 и МЗП-3 производства СЛЭМЗ - складское хранение и БУ советских зубчатых полумуфт Дебальцевского завода «ДЗЗМ», БетонМаш, КонвеерМаш. Отличие в цене может достигать 40%.

При этом, высокие крутящие моменты редукторов на изношенных МЗ-3 становятся причиной повреждения подшипников и посадочных мест дорогостоящей крановой техники и лебедок. Для обеспечения длительной работы и долгосрочной экономии на цене - рекомендуем покупать новые зубчатые муфты МЗ-3.

Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ».

Купить зубчатую муфту МЗ-3 или МЗП-3

Для покупки новой муфты МЗ-3 или МЗП-3 Слобожанского завода без наценки - звоните специалистам СЛЭМЗ. Окажем помощь в подборе размеров и крутящего момента, предложим аналоги складского хранения. Большой ассортимент складских вариантов, широкий диапазон от производителей. Цены могут меняться, начиная от 4160 грн.
