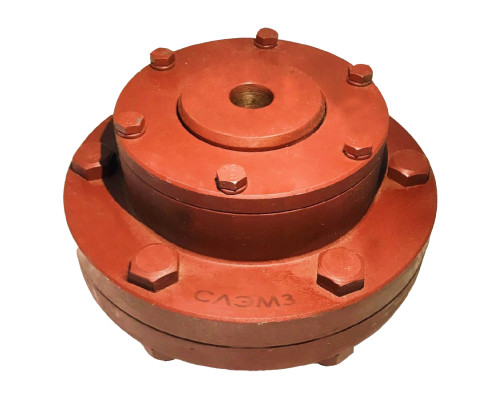

Муфта МЗ-5, МЗП-5

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:МЗ-5
Расположение:Харьков, Украина
Габариты (ДхШхВ):240×280×280 мм
Вес:57 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 8590 грн.

Точные цены и помощь у консультанта



1 отзывов

Муфта МЗ-5 - это жёсткая подвижная муфта общепромышленного назначения. Соединяет горизонтальные соосные валы, компенсирует радиальные смещения, перекосы. Максимальная частота вращения 2800 об/мин, крутящий момент <10000 Нм. Зубья производятся с эвольвентным зацеплением. Количество зубьев - 56 шт. Компенсирующее устройство для соединения соосных валов. Состоит из двух жестко соединенные полумуфт с подвижными втулками. Чертеж, габариты, конструкция соответствуют ГОСТ 5006-94.

Муфта МЗП-5 - это муфта с промежуточным валом, для соединения валов на расстоянии. Состоит из двух полумуфт: первая - полумуфта МЗ, вторая - глухая фланцевая.

Технические характеристики

Компенсация смещения валов достигается путем перекоса, относительно обойм, за счет боковых зазоров сферической поверхности выступов втулок.

Технические характеристики

МЗ-5

МЗП-5

Максимальный крутящий момент, Н*м

10000

Частота вращения, не более, об/мин

2800

Число зубьев, шт

56

Модуль, мм

3,0

Длина, мм

240

Объем масла, л

0,7

Вес, кг

57

115

конструкция мз-5

Чертеж и таблица размеров

Типоразмеры муфты МЗ-5 подбираются по диаметру вала, крутящему моменту. В стандартном исполнении МЗ-5 поставляются с черновым отверстием под расточку.

Габаритные размеры, мм

На чертеже

МЗ-5-Н50, МЗП 5

Ширина муфты

D

280

Ширина обоймы

D2 210

Длина

L

240

Диаметр зубьев, черновой под расточку

d

49

Минимальный d под расточку

50

Максимальный d под расточку

100

схема чертежа мз-5 мзп-5

Расшифровка маркировки МЗ-5-Н50, где 5 - номинальный крутящий момент - 10000 Нм, Н50 - диаметр посадочных отверстий - 50мм без торцевого крепления на валах.

Конструкция МЗ-5 и ГОСТ

Муфта МЗ-5 состоит из двух полумуфт, состоящих из втулки и обоймы. В конструкцию МЗП-5 входит полумуфта МЗ и глухая фланцевая для запрессовки промежуточного вала. На обоймы устанавливаются крышки с манжетами. Зубья венцов входят в зацепление с обоймой. Производятся по ГОСТ 5006-55 и ГОСТ 5006-94, используются в крановых конструкциях, лебедках, редукторах.

конструкция зубчатой муфты мз-5

Определение износа конструкции зубчатой муфты МЗ:

  • недостаточная надежность пары трения;
  • коррозия;
  • поломка зубьев;
  • окисление;
  • схватывание первого рода;
  • абразивный износ.

Монтаж МЗ-5 на вал двигателя выполняется с помощью горячей или холодной посадки. Разбег ступицы ограничен упорным кольцом. Венец ступицы находится в зацеплении с сектором гильзы. От сползания ступицу предохраняет подгонная шайба с гайкой.

Цены производителя в Украине

Фото консультанта по двигателям СЛЭМЗСовет эксперта СЛЭМЗ

Альтернатива новым муфтам МЗ-5 и МЗП-5 производства СЛЭМЗ - складское хранение и БУ советских зубчатых полумуфт Дебальцевского завода «ДЗЗМ», БетонМаш, КонвеерМаш. Отличие в цене может достигать 40%.

При этом, высокие крутящие моменты редукторов на изношенных МЗ-5 становятся причиной повреждения подшипников и посадочных мест дорогостоящей крановой техники и лебедок. Для обеспечения длительной работы и долгосрочной экономии на цене - рекомендуем покупать новые зубчатые муфты МЗ-5.

Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ».

Купить зубчатую муфту МЗ-5 или МЗП-5

Для покупки новой муфты МЗ-5 или МЗП-5 Слобожанского завода без наценки - звоните специалистам СЛЭМЗ. Окажем помощь в подборе размеров и крутящего момента, предложим аналоги складского хранения. Большой ассортимент складских вариантов, широкий диапазон от производителей. Цены могут меняться, начиная от 8550 грн.
