Муфта МЗП

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:МЗП
Расположение:Харьков, Украина
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 3100 грн.

Точные цены и помощь у консультанта



0 отзывов

Муфта МЗП - это соединительная муфта зубчатого типа для передачи вращения и крутящего момента между двумя соосными валами на расстоянии, посредством промежуточного вала. Состоит из двух полумуфт: первая - с зубчатой втулкой, обоймой с зубчатым зацеплением, вторая - фланцевая. Для установки одного промежуточного вала используется комплект из двух муфт типа МЗП. Передает крутящий момент, компенсирует угловые, радиальные и осевые смещения валов. Передаваемый крутящий момент зависит от типоразмера муфты, диапазон 1000 - 250000 Н*м согласно ГОСТ 50895-96, ГОСТ 5006-83. Рекомендуемая температура - не более 120°С.

Каталог с таблицей технических характеристик

В таблице указаны основные характеристики - крутящий момент, частота вращения, вес, ГОСТ и маркировка муфт.

Модель промежуточной муфты МЗП Технические характеристики
Диаметр (d) Допустимый крутящий момент, Н*м Максимальная частота вращения, об/мин Вес, кг Обозначение ГОСТ 5006-94
черновой под расточку min max
MЗП-1 19 20 40 1000 6300 20,5 1000-1-У2
MЗП-2 29 30 55 1600 5000 31 1600-1-У2
MЗП-3 34 35 60 2500 4000 51 2500-1-У2
MЗП-4 39 40 65 4000 3350 76 4000-1-У2
MЗП-5 44 45 80 6300 2800 115 6300-1-У2
MЗП-6 49 50 100 10000 2500 170 10000-1-У2
MЗП-7 59 60 120 16000 2120 218 16000-1-У2
MЗП-8 69 70 140 25000 1900 337 25000-1-У2
MЗП-9 79 80 150 40000 1700 355 40000-1-У2
MЗП-10 89 90 160 63000 1400 505 63000-1-У2
MЗП-11 109 110 200 71000 1250 750 71000-1-У2
MЗП-12 114 115 220 100000 1130 1050 100000-1-У2
MЗП-13 134 135 250 150000 1000 1500 150000-1-У2
MЗП-14 154 155 280 200000 900 1850 200000-1-У2
MЗП-15 174 175 320 250000 800 2400 25000-1-У2

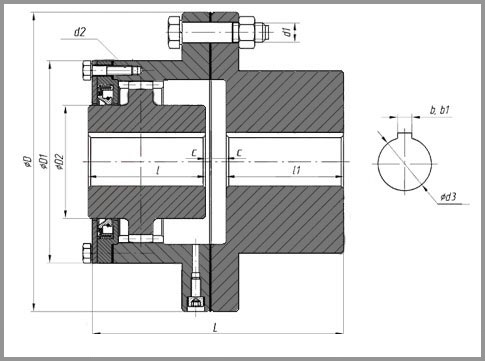

Габаритные размеры с чертежом

Габаритные размеры МЗ и МЗП одинаковые, отличие в массе муфты - МЗП за счет цельной полумуфты вес значительно больше.

размеры муфты с промежуточным валом мзп

муфта мзп фото

Маркировка

Габаритные размеры зубчатой муфты МЗП

d не более

D

D1

D2

L

l

c

d1

d2

МЗП1

40

170

110

55

111

55

2,5

М12

М6

МЗП2

50

185

125

70

141

70

2,5

М12

М6

МЗП3

60

220

150

90

175

85

2,5

М16

М6

МЗП4

75

250

175

110

215

105

2,5

М16

М6

МЗП5

90

290

200

130

243

115

5

М20

М6

МЗП6

105

320

230

140

259

125

5

М22

М6

МЗП7

120

350

260

170

289

140

5

М24

М6

МЗП8

140

380

290

190

329

160

5

М24

М6

МЗП9

160

430

330

210

339

165

5

М27

М6

МЗП10

180

490

390

260

369

180

5

М27

М8

МЗП11

220

545

445

300

409

200

5

М27

М8

МЗП12

250

590

490

340

489

240

5

М27

М8

МЗП13

280

680

555

380

529

260

7,5

М30

М8

МЗП14

320

730

610

420

567

280

7,5

М36

М10

МЗП15

360

780

660

480

647

320

7,5

М36

М10

Конструкция

Муфта МЗП состоит из двух полумуфт, жестко скрепленных между собой болтами. Одна из полумуфт имеет зубчатое зацепление, что позволяет компенсировать перекосы и смещения. Вторая полумуфта - глухая фланцевая, предназначена для запрессовки промежуточного вала. Чаще всего МЗП используются для соединения валов электродвигателей и редукторов. В Украине производится согласно ГОСТ 5006 - 94 (ДСТУ 2742 - 94). Подробное устройство и схема монтажа изображенная на чертеже.

схема монтажа устройства мзп

  • 1 - втулка;
  • 2 - обойма;
  • 3 - фланцевая полумуфта;
  • 4 - промежуточный вал.

Муфты типа МЗП предусматривают заправку смазкой. Кратковременная работа МЗП без масла, чревата износом зубьев и дальнейшим выходом муфты из строя. Утечку масла предотвращает резиновый сальник, размещенный между венцами и зубчатой обоймой.

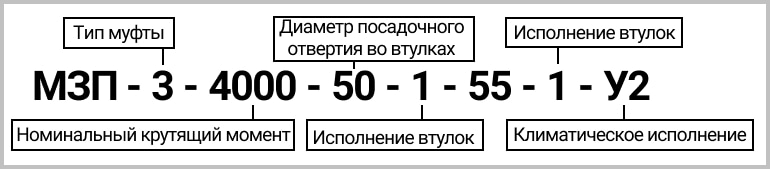

Расшифровка обозначения

Маркировка имеет сокращенное название МЗП, исполнение втулки, диаметр посадочного отверстия, номинальный крутящий момент, климатическое исполнение.

Обозначение маркировки фланцевой мзп с промежуточным валом

Купить муфту МЗП от производителя в Украине

Типоразмер муфты МЗП подбирается по передаваемому крутящему моменту, частоте вращения и посадочным размерам отверстий под валы. Муфты поставляются с черновой расточкой, возможна поставка с чистовой обработкой посадочных мест - по утвержденному чертежу с заказчиком.

Фото консультанта по двигателям СЛЭМЗСовет эксперта СЛЭМЗ

Альтернатива новым муфтам МЗП производства СЛЭМЗ - складское хранение и БУ советских зубчатых полумуфт Дебальцевского завода «ДЗЗМ», БетонМаш, КонвеерМаш. Отличие в цене может достигать 40%.

При этом, высокие крутящие моменты редукторов на изношенных МЗП становятся причиной повреждения подшипников и посадочных мест дорогостоящей крановой техники и лебедок. Для обеспечения длительной работы и долгосрочной экономии на цене - рекомендуем покупать новые зубчатые муфты МЗП.

Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ».

Цена промежуточной муфты

Цена муфты МЗП зависит от размера, начинается от 3200 грн с НДС. Купить муфту МЗП, уточнить наличие, получить консультацию или актуализировать стоимость нужной модели можно связавшись с нами по телефону или почте.

Муфты МЗП работают с высоким крутящим моментом и частотой вращения. Покупка муфты БУ или после ремонта подвергает опасности жизни людей и гарантирует поломку оборудования. Для обеспечения длительной и качественной работы, рекомендуем покупать новые муфты МЗП.
