Фітинги для металевих труб

Фітинги для труб – це деталь трубопроводу, що встановлюється для з'єднання різних діаметрів, поворотів, кутів, розгалуження, перекриття магістралі, переходів на різьблення. Фітинги для труб із металу Ду15-Ду1200 виготовляють - сталеві, нержавіючі, латунні, чавунні, мідні, металопластикові. З'єднання з трубою фланцеве, приварне, різьбове, обтискне, штуцерне, компресійне, електрозварне.

Металеві фітинги використовують у комунальних, побутових, сільських господарствах, нафтогазових, хімічних, харчових, сантехнічних трубопроводах.

Каталог з'єднувальних фітингів

Фітинги виготовляють не тільки для з'єднання різних труб, але і для аварійного перекриття магістралі, ремонтних робіт. Фітинги однакового діаметра називають прямими, з'єднання різних DN перехідними.

Види фітингів для труб із металу:

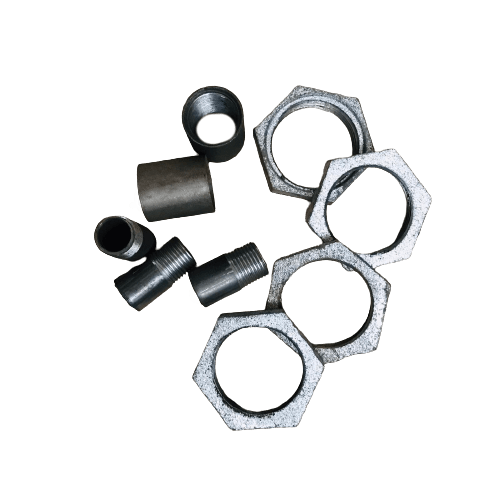

• Сгон, американка – різьбова деталь у вигляді труби, з одного боку коротке різьблення (до 6 витків), з іншого – довге (20-30 витків). Поєднує нерухомі труби, умовний прохід 8-80мм. Американка з накидною гайкою є швидкороз'ємною. Виробництво згідно з ГОСТ 8969-75.
• Муфта пряма - найоптимальніший варіант з'єднання прямих ділянок, різьблення зовнішнє/внутрішнє, діаметр однаковий, прохід 8-150мм, ГОСТ 8966-75.
• Муфта перехідна - відрізок труби з різними діаметрами на кінцях, різьба зовнішня/внутрішня, форма трубна або конічна циліндрична.
• Штуцер - різьбовий відрізок труби для гнучких труб, шлангів. Застосовується у поливі, водо/газопостачанні.
• Різьблення - роз'ємний патрубок з циліндричним різьбленням, монтується з ущільненнями - стрічка ФУМ, герметик, сантехнічна нитка, лляне пасмо.

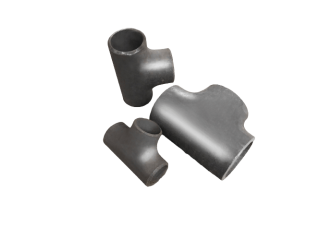

• Трійник перехідний та прямий – приварний елемент, що складається з трьох патрубків одного або різного діаметру. Використовують для розгалуження, перенаправлення магістралі, умовний діаметр 15-1000мм, ГОСТ 17376-2001.
• Контргайка – додаткова гайка, що накручується на один болт поверх основної, захищає від розкрутки, вібрацій, ударів, виготовлення ГОСТ 8968-75.
• Барило - фітинг різьбовий подовжуючий, вид - двостороннє зовнішнє трубне циліндричне різьблення.

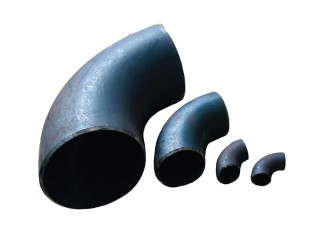

• Відвід - або коліно, приварний вигнутий відрізок труби для зміни потоку середовища, кути вигину 30/45/60/90/180°, виробництво DIN 2605, ГОСТ 17375-2001 (ІСО 3419-81), діаметри ДУ15-1200.

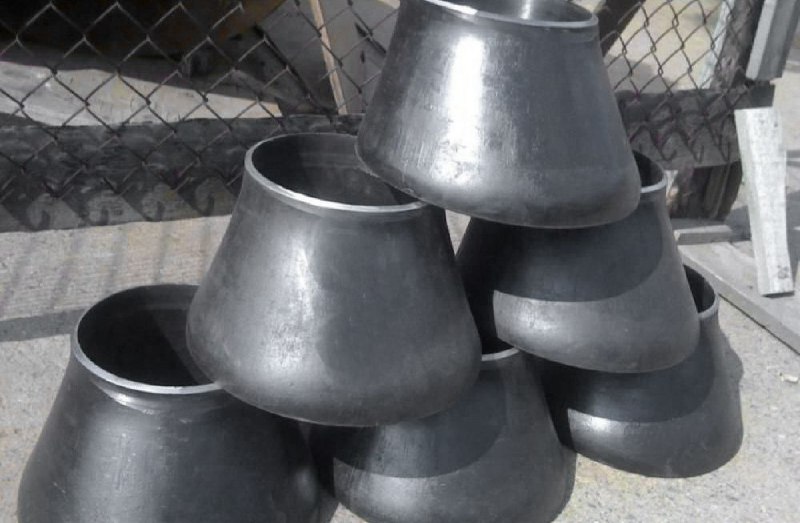

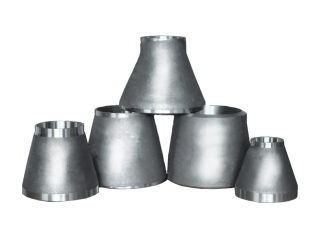

• Перехід – труба з різними ДУ торців, кріплення приварне, фланцеве, форми концентричні, ексцентричні, ДУ20-1000. ГОСТ 17378-2001 (ІСО 3419-81), ГОСТ 17380-2001.
• Заглушка - еліптична деталь для закриття кінцевих відгалужень труб, перекриття потоку робочого середовища, DN15-400.
• Хрестовина – рівнопрохідний патрубок із чотирма торцями для поділу потоків середовища. Кріплення приварне, фланцеве, розміри 15-500 мм.
• Ніпель - сполучна роз'ємна із зовнішнім циліндричним різьбленням деталь. Сталевий з/без покриття, Діаметр умовний 8-50мм, ГОСТ 8967-75.

Особливості виготовлення прямих та кутових фітингів

Вид фітинга під час монтажу підбирають виходячи зі спеціалізації ділянки магістралі. Важливі фактори – матеріал, тиск та умовний діаметр труби. Матеріал фітингу вибирають індивідуально під робоче середовище трубопроводу – луг, вода, пара, газ, бензин, нафта, каналізація, абразив, хімічні суміші, олія. Тиск у магістралі вагомий фактор для вибору марок стали деталі, фітинги виробляють із тиском РУ 6/10/16/25/63.

Характеристики трубопровідних фітингів

Експлуатаційні параметри металевих фітингів – з'єднання з трубою, марки сталі, умовні діаметри в таблиці.

Металеві фітинги ДУ250, ДУ300, ДУ350, ДУ400, ДУ500 для магістралей

Дрібні побутові трубопроводи – квартирне опалення, шланги для поливу, у сантехніці використовують фітинги діаметрами ДУ-15/20/25/32/40/50/65/80/100/125/150, кріплення найчастіше різьбове, обтискне, компресійне. Промислові газові, нафтові, хімічні, водозабезпечення, каналізаційні магістралі найчастіше застосовують фітинги для труб з умовними діаметрами ДУ200/250/300/350/400/500/600/700/800/1000/1200.

Фітинги для труб Ду-150 та вище монтують з трубою фланцями, приварюванням. Дані сполуки забезпечують безперервний потік робочого середовища, високий тиск, перешкоджають проривам та гідроударам.

Навіщо потрібні фітинги?

Ціни фітингів для труб в Україні

Ціна фітингів обтискних, приварних, електрозварних, різьбових, фланцевих залежить від діаметра патрубка, матеріалу виготовлення, робочого тиску та способу кріплення з трубою – різьблення, приварювання, фланці. Ціни фітингів для труб наведені у таблиці. Для кожного фітинга з металу ціна вказана за мінімальний і максимальний діаметр, що виготовляється.

Купити фітинги з металу

Купити металеві фітинги для труб – переходи, трійники, заглушки, відводи, різьблення, штуцери, ніпелі, муфти, контргайки. В наявності з'єднання різьбові, приварні, фланцеві, компресійні, обтискні. Діаметри від ДУ15 розміри від 1 дюйма. Виготовимо фітинги ДУ200, ДУ250, ДУ300, ДУ500, ДУ800. Слобожанський завод допоможе купити фітинги в Україні під технічний процес за вигідними цінами. Ціни фітингів для труб із металу від 1грн. Виробляємо фітинги сталеві, нержавіючі, чавунні, латунні, оцинковані.
