Сталевий відвід Ду-400 90/60/45/30/180°

Испытания перед отправкой
Лідер продажу!

Купити з доставкою по Україні

Ціна: від 29876 грн.

Точні ціни та допомога у консультанта

0 відгуків
Модель:Отвод Ду400
Розташування:Киев, Харьков, Украина
Вага:117 кг
Гарантія:12 месяцев
Наявність:Є в наявності

Сталевий відвід Ду400 - це відрізок труби, з кутом вигину 30°, 45°, 60°, 90°, 180° для зміни напрямку потоку робочого середовища в магістралі. Номінальний прохід 400 мм, зовнішній прохід 406,4 мм та 426 мм, з'єднання з трубою приварне, різьбове. Приварні крутовигнуті сталеві відводи ДУ 400 з товщиною стінки виконання 1 - 8,8/12,5 мм, виконання 2 - 8/9/10/11/12/13/14/15/16/17/18/20/22/ 24/26/28/30/32/34 мм. Відводи Ду-400 належать до категорії фітинги, КМЧ (комплект монтажних частин). Виробництво згідно з DIN 2605, ГОСТ 17375-2001 (ІСО 3419-81). Зварні відводи Ду400 застосовують для зміни кута труби в трубопроводі, комунально-мережевих та житлових трубах, водопроводах, нафтогазових секторах, системах опалення, енергетиці, у магістралях перегону бензину, нафти, олії, води, пари, газу.

Характеристики відводів Ду 400

Сталеві відводи ДУ-400 30°, 45°, 60°, 90°, 180° виготовляються зі сталі – низьколегованої, вуглецевої, нержавіючої, марок 3, 10, 20 09г2с, 17г1с, 08х18н10т, 12 Робоча температура -70 ° С до +450 ° С, тиск до 16 МПа. Типи відводів ДУ-400 ковані приварні, емальовані, оцинковані, нержавіючі, з водогазопровідних труб, гнуті, безшовні, різьбові, довгоплечіе. Універсальними та більш затребуваними вважаються сталеві кути Ду400 під 90 градусів. Характеристики вказані у таблиці.

Експлуатаційні характеристики відводів Ду-400

Номінальний прохід

Характеристики сталевих відводів ДУ400

Зовнішній діаметр

Товщина стінки

Кут вигину

Тиск

Приєднання

Робоча температура

Вага відведення, кг
ДУ400 406,4 8,8 30 °, 45 °, 60 °, 90 °, 180 ° до 16 МПа Приварне, різьбове від -70°С до +450°С 82
12,5 117
426 8 78
9 87
10 97
11 107
12 117
13 126
14 135
15 145
16 154
17 164
18 173
20 192
22 210
24 230
26 249
28 268
30 286
32 306
34 324
Безшовні відводи ДУ-400
Гнутий відвід ДУ400
Сталевий відвід з різьбленням
Відвід крутовигнутий Ду 400

Діаметри сталевих відводів:

Креслення

Приварні сталеві відводи Ду 400 для вигину напрямку магістралі виробляють з виконанням 1 і 2. Креслення розмірів відведення ДУ400 – товщина стінки торця, зовнішній та внутрішній діаметр, розміри торців переходів та трійників, радіус кривизни осьової лінії.

Креслення приєднувальних розмірів відводів ДУ400

Розміри відводів Ду 400
Умовний діаметр Розміри сталевих відводів Ду 400 виконання 1 та 2, мм
DN D T F=R W H C B
ДУ400 406,4 8,8 610 - 254 1220 813
12,5
426 8 600 346 248 1200 813
9
10
11
12
13
14
15
16
17
18
20
22
24
26
28
30
32
34

Позначення з креслення сталевих відводів Ду400:

  • F – розмір між площиною одного торця із центром іншого з кутом 90°
  • Т в - Товщина стінки не торцевих перерізів
  • R – радіус вигину
  • Т – товщина стінки відведення на торцях
  • D – зовнішній діаметр торця

Фітинги для зміни кута труби магістралі

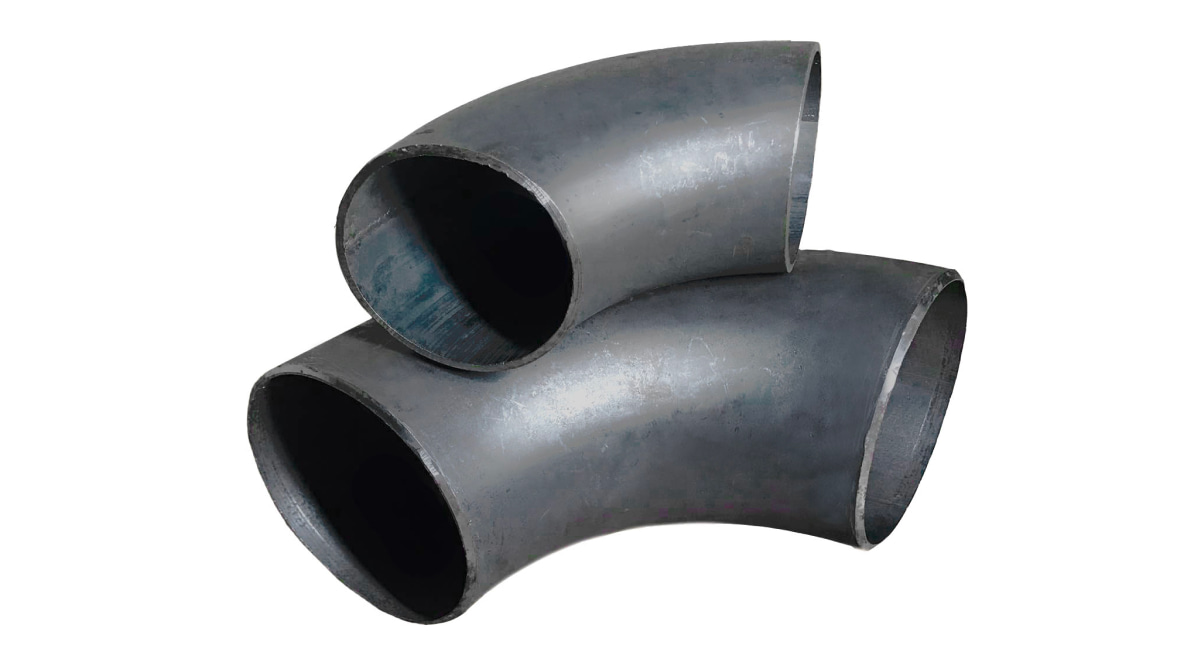

Відвід Ду-400 фото

Розшифровка маркування

Умовне позначення відведення Ду 400 повинне включати основні параметри та умови виготовлення сталевого відведення Ду-400. Маркування набивають на відводі методом тиснення, випалювання, лазером, що вказується на кожному індивідуально або в документах партії.

Маркування гнутих відводів Ду-400

Значення маркування відведення ДУ 400:

  • 90 - кут вигину в градусах
  • 1 - виконання відведення
  • 426 - загальний зовнішній діаметр відведення
  • 11 – товщина стінки
  • 20 – марка сталі

Кутки Ду-400

Ціна сталевого відводу Ду 400

Ціна відведення Ду400 з кутом вигину 90 ° від 29876 грн. Вартість сталевих відводів Ду-400 з кривизною 45 °, 90 °, 180 ° залежить від якості матеріалів, марки сталі, умовного проходу трубопроводу. Ризики купівлі БУ фітингів відводів ДУ-400:

  • Деформація торців
  • Корозія, іржа
  • Гідроудари
  • Прорив магістралі трубопроводу
  • Відсутність гарантії
  • Вихід з ладу супутнього обладнання - засувок, вентилів, клапанів, кранів
  • Не герметичність
  • "Другосортний" матеріал заготовок

Купити відвід Ду400

На базі Слобожанського заводу можна купити відводи Ду400 з низьколегованої, вуглецевої, нержавіючої сталі, оцинковані та емальовані з кутом згинання 45/90/180 градусів. Під замовлення виконаємо відводи Ду-400 зі складними дефіцитними кутами вигину 30 °, 60 °, відведення Ду-400 високого тиску, можливе виготовлення фланцевих колін Ду400. Ціна відводів Ду 400 від 29 876 грн. Фахівці СЛЕМЗ перед покупкою сталевого відводу Ду400 допоможуть підібрати товщину торця, кут вигину, вид та тип труби індивідуально під Вашу магістраль та робоче середовище.
