Сталевий відвід Ду-450 90/60/45/30/180°
Купити з доставкою по Україні
Точні ціни та допомога у консультанта
| Модель: | Отвод Ду450 |
| Розташування: | Киев, Харьков, Украина |
| Вага: | 119 кг |
| Гарантія: | 12 месяцев |
| Наявність: | Є в наявності |
Сталевий відвід Ду450 - це відрізок труби з кутом вигину 30°, 45°, 60°, 90°, 180° для зміни напрямку потоку робочого середовища в магістралі. Номінальний прохід 450 мм, зовнішній прохід 457 мм, з'єднання з приварною трубою, різьбове. Приварні крутовигнуті сталеві відводи ДУ 450 з товщиною стінки виконання 1 - 10 мм. Відводи Ду-450 відносять до категорії фітинги КМЧ (комплект монтажних частин). Виробництво згідно з DIN 2605, ГОСТ 17375-2001 (ІСО 3419-81). Зварні відводи Ду450 застосовують для зміни кута труби в трубопроводі, комунально-мережевих та житлових трубах, водопроводах, нафтогазових секторах, системах опалення, енергетиці, у магістралях перегону бензину, нафти, олії, води, пари, газу.
Характеристики відведення Ду 450
Сталеві відводи ДУ-450 30°, 45°, 60°, 90°, 180° виготовляються зі сталі – низьколегованої, вуглецевої, нержавіючої, марок 3, 10, 20 09г2с, 17г1с, 08х18н10т, 12 Робоча температура -70 ° С до +450 ° С, тиск до 16 МПа. Типи відводів ДУ-450 ковані приварні, емальовані, оцинковані, нержавіючі, з водогазопровідних труб, гнуті, безшовні, різьбові, довгоплечіе. Універсальними та більш затребуваними вважаються сталеві кути Ду450 під 90 градусів. Характеристики вказані у таблиці.
|
Номінальний прохід |
Характеристики сталевих відводів ДУ450 |
||||||
|
Зовнішній діаметр |
Товщина стінки |
Кут вигину |
Тиск |
Приєднання |
Робоча температура |
Вага відводу, кг |
|
| ДУ450 | 457 | 10 | 30 °, 45 °, 60 °, 90 °, 180 ° | до 16 МПа | Приварне, різьбове | від -70°С до +450°С | 119 |
Діаметри сталевих відводів:
Креслення
Приварні сталеві відводи Ду 450 для вигину напрямку магістралі виробляють тільки з виконанням 1. Креслення розмірів відведення ДУ450 – товщина стінки торця, зовнішній та внутрішній діаметр, розміри торців переходів та трійників, радіус кривизни осьової лінії.
| Умовний діаметр | Розміри сталевих відводів Ду 450 виконання 1, мм | ||||||
| DN | D | T | F=R | W | H | C | B |
| ДУ450 | 457 | 10 | 686 | - | 286 | 1372 | 914 |
Позначення з креслення сталевих відводів Ду450:
- F – розмір між площиною одного торця із центром іншого з кутом 90°
- Т в - Товщина стінки не торцевих перерізів
- R – радіус вигину
- Т – товщина стінки відведення на торцях
- D – зовнішній діаметр торця

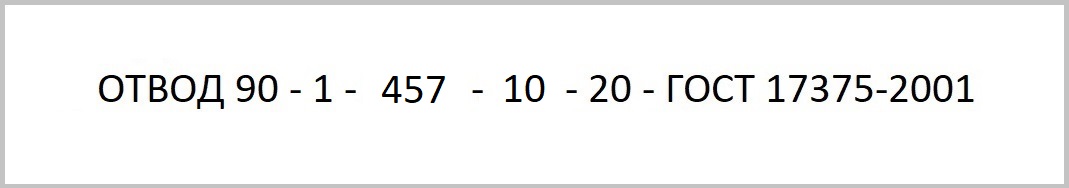

Розшифровка маркування
Умовне позначення відводів Ду 450 повинне включати основні параметри та умови виготовлення сталевого відведення Ду-450. Маркування набивають на відводі методом тиснення, випалювання, лазером, що вказується на кожному індивідуально або в документах партії.
Значення маркування відведення ДУ 450:
- 90 - кут вигину в градусах
- 1 - виконання відведення
- 457 - загальний зовнішній діаметр відведення
- 10 – товщина стінки
- 20 – марка сталі
Ціна сталевого відводу Ду 450
Ціна відведення Ду450 з кутом вигину 90 ° від 36980 грн. Вартість сталевих відводів Ду-450 з кривизною 45 °, 90 °, 180 ° залежить від якості матеріалів, марки сталі, умовного проходу трубопроводу. Ризики купівлі БУ фітингів відводів ДУ-450:
- Деформація торців
- Корозія, іржа
- Гідроудари
- Прорив магістралі трубопроводу
- Відсутність гарантії
- Вихід з ладу супутнього обладнання - засувок, вентилів, клапанів, кранів
- Не герметичність
- "Другосортний" матеріал заготовок
Купити відвід Ду450
На базі Слобожанського заводу можна купити відводи Ду450 з низьколегованої, вуглецевої, нержавіючої сталі, оцинковані та емальовані з кутом згинання 45/90/180 градусів. Під замовлення виконаємо відводи Ду-450 зі складними дефіцитними кутами вигину 30 °, 60 °, відведення Ду-450 високого тиску, можливе виготовлення фланцевих колін Ду450. Ціна відводів Ду 450 від 36 980 грн. Фахівці СЛЕМЗ перед покупкою сталевого відводу Ду450 допоможуть підібрати товщину торця, кут вигину, вид та тип труби індивідуально під Вашу магістраль та робоче середовище.
