Сталевий відвід Ду-50 90/60/45/30/180°
Купити з доставкою по Україні
Точні ціни та допомога у консультанта
| Модель: | Отвод Ду50 |
| Розташування: | Киев, Харьков, Украина |
| Габарити (ДхШхВ): | 60×152×106 мм |
| Вага: | 1 кг |
| Гарантія: | 12 месяцев |
| Наявність: | Є в наявності |
Сталевий відвід Ду50 - це відрізок труби з кутом вигину 30°, 45°, 60°, 90°, 180° для зміни напрямку потоку робочого середовища в магістралі. Номінальний прохід 50 мм, зовнішній діаметр 57 мм, 60,3 мм, з'єднання з приварною трубою, різьбове. Приварні крутовигнуті сталеві відводи ДУ 50 з товщиною стінки виконання 1 - 2,9/4/5,6 мм, виконання 2 - 2,5/3/3,5/4/4,5/5/5,5/6 мм . Відведення Ду-50 відносять до категорії фітинги, КМЧ (комплект монтажних частин). Виробництво згідно з DIN 2605, ГОСТ 17375-2001 (ІСО 3419-81). Зварні відводи Ду50 застосовують для зміни кута труби в трубопроводі, комунально-мережевих та житлових трубах, водопроводах, нафтогазових секторах, системах опалення, енергетиці, у магістралях перегону бензину, нафти, олії, води, пари, газу.
Характеристики відведення діаметру 50
Сталеві відводи ДУ-50 30°, 45°, 60°, 90°, 180° виготовляються із сталі – низьколегованої, вуглецевої, нержавіючої, марок 3, 10, 20 09г2с, 17г1с, 08х18н10т, 12х. Робоча температура -70 ° С до +450 ° С, тиск до 16 МПа. Типи відводів ДУ-50 ковані приварні, емальовані, оцинковані, нержавіючі, з водогазопровідних труб, гнуті, безшовні, різьбові, довгоплечіе. Універсальними та більш затребуваними вважаються сталеві кути Ду50 під 90 градусів. Характеристики вказані у таблиці.
|
Номінальний прохід |
Характеристики сталевих відводів ДУ50 |
||||||
|
Зовнішній діаметр |
Товщина стінки |
Кут вигину |
Тиск |
Приєднання |
Робоча температура |
Вага, кг |
|
| ДУ50 | 60,3 | 2,9 | 30 °, 45 °, 60 °, 90 °, 180 ° | до 16 МПа | Приварне, різьбове | від -70°С до +450°С | 0,5 |
| 4 | 0,67 | ||||||
| 5,6 | 0,89 | ||||||
| 57 | 2,5 | 0,4 | |||||
| 3 | 0,5 | ||||||
| 3,5 | 0,6 | ||||||
| 4 | 0,7 | ||||||
| 4,5 | 0,7 | ||||||
| 5 | 0,8 | ||||||
| 5,5 | 0,9 | ||||||
| 6 | 1 | ||||||
Діаметри сталевих відводів:
Креслення відводів Ду-50 90°, 45°, 60°, 180°
Приварні сталеві відводи Ду 50 для згинання напрямку магістралі виробляють з виконанням 1 і 2. Креслення розмірів відводу ДУ50 - товщина стінки торця, зовнішній і внутрішній діаметр, розміри торців переходів і трійників, радіус кривизни осьової лінії.
| Умовний діаметр | Розміри сталевих відводів Ду 50 виконання 1 та 2, мм | ||||||
| DN | D | T | F=R | W | H | C | B |
| 50 | 60,3 | 2,9 | 76 | - | 35 | 152 | 106 |
| 4 | |||||||
| 5,6 | |||||||
| 57 | 2,5 | 75 | 43 | 30 | 150 | 104 | |
| 3 | |||||||
| 3,5 | |||||||
| 4 | |||||||
| 4,5 | |||||||
| 5 | |||||||
| 5,5 | |||||||
| 6 | |||||||
Позначення з креслення сталевих відводів Ду50:
- F – розмір між площиною одного торця із центром іншого з кутом 90°
- Т в - Товщина стінки не торцевих перерізів
- R – радіус вигину
- Т – товщина стінки відводу на торцях
- D – зовнішній діаметр торця

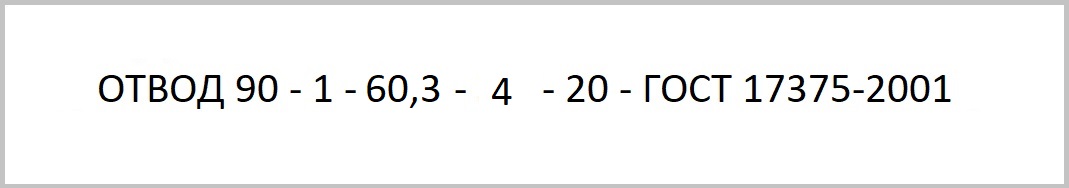

Розшифровка маркування
Умовне позначення відводу Ду 50 повинне включати основні параметри та умови виготовлення сталевого відводу Ду-50. Маркування набивають на відводі методом тиснення, випалювання, лазером, що вказується на кожному індивідуально або в документах партії.
Значення маркування відведення ДУ 50:
- 90 - кут вигину в градусах
- 1 - виконання відведення
- 60,3 – загальний зовнішній діаметр
- 4 – товщина стінки
- 20 – марка сталі
Ціна сталевого відводу Ду 50
Ціна відведення Ду50 з кутом вигину 90 ° від 100 грн. Вартість сталевих відводів Ду-50 з кривизною 45 °, 90 °, 180 ° залежить від якості матеріалів, марки сталі, умовного проходу трубопроводу. Ризики купівлі БУ фітингів відводів ДУ50:
- Деформація торців
- Корозія, іржа
- Гідроудари
- Прорив магістралі трубопроводу
- Відсутність гарантії
- Вихід з ладу супутнього обладнання - засувок, вентилів, клапанів, кранів
- Не герметичність
- "Другосортний" матеріал заготовок
Купити відвід Ду-50
На базі Слобожанського заводу можна купити відводи Ду50 з низьколегованої, вуглецевої, нержавіючої сталі, оцинковані та емальовані з кутом згинання 45/90/180 градусів. Під замовлення виконаємо відводи Ду-50 зі складними дефіцитними кутами вигину 30 °, 60 °, відведення Ду 50 високого тиску, можливе виготовлення фланцевих колін Ду50. Ціна відводів Ду 50 від 100 грн. Фахівці СЛЕМЗ перед покупкою сталевого відведення Ду-50 допоможуть підібрати товщину торця, кут вигину, вид та тип труби індивідуально під Вашу магістраль та робоче середовище.
