Сталевий відвід Ду-500 90/60/45/30/180°

Испытания перед отправкой
Лідер продажу!

Купити з доставкою по Україні

Ціна: від 39980 грн.

Точні ціни та допомога у консультанта

0 відгуків
Модель:Отвод Ду500
Розташування:Киев, Харьков, Украина
Вага:225 кг
Гарантія:12 месяцев
Наявність:Є в наявності

Сталевий відвід Ду500 - це відрізок труби з кутом вигину 30°, 45°, 60°, 90°, 180° для зміни напрямку потоку робочого середовища в магістралі. Номінальний прохід 500 мм, зовнішній прохід 508 мм, 530 мм, з'єднання з приварною трубою, різьбове. Приварні крутовигнуті сталеві відводи ДУ 500 з товщиною стінки виконання 1 - 11 мм, виконання 2 - 9/10/11/12/13/14/15/16/17/18/20/22/24/26/28/30/ 32/34/36 мм. Відводи Ду-500 належать до категорії фітинги, КМЧ (комплект монтажних частин). Виробництво згідно з DIN 2605, ГОСТ 17375-2001 (ІСО 3419-81). Зварні відводи Ду500 застосовують для зміни кута труби в трубопроводі, комунально-мережевих та житлових трубах, водопроводах, нафтогазових секторах, системах опалення, енергетиці, у магістралях перегону бензину, нафти, олії, води, пари, газу.

Характеристики відведення Ду 500

Сталеві відводи ДУ-500 30°, 45°, 60°, 90°, 180° виготовляються зі сталі – низьколегованої, вуглецевої, нержавіючої, марок 3, 10, 20 09г2с, 17г1с, 08х18н10т, 12 Робоча температура -70 ° С до +450 ° С, тиск до 16 МПа. Типи відводів ДУ-500 ковані приварні, емальовані, оцинковані, нержавіючі, з водогазопровідних труб, гнуті, безшовні, різьбові, довгоплечіе. Універсальними та більш затребуваними вважаються сталеві кути Ду500 під 90 градусів. Характеристики вказані у таблиці.

Експлуатаційні характеристики відводів Ду-500

Номінальний прохід

Характеристики сталевих відводів ДУ500

Зовнішній діаметр

Товщина стінки

Кут вигину

Тиск

Приєднання

Робоча температура

Вага відведення, кг
ДУ500 508 11 30 °, 45 °, 60 °, 90 °, 180 ° до 16 МПа Приварне, різьбове від -70°С до +450°С 162
530 9 138
10 153
11 168
12 183
13 198
14 212
15 227
16 242
17 256
18 270
20 298
22 327
24 356
26 385
28 413
30 440
32 467
34 494
36 520
Безшовні відводи ДУ-500
Гнутий відвід ДУ500
Сталевий відвід з різьбленням
Відвід крутовигнутий Ду 500

Діаметри сталевих відводів:

Креслення

Приварні сталеві відводи Ду 500 для вигину напрямку магістралі виробляють з виконанням 1 і 2. Креслення розмірів відведення ДУ500 – товщина стінки торця, зовнішній та внутрішній діаметр, розміри торців переходів та трійників, радіус кривизни осьової лінії.

Креслення приєднувальних розмірів відводів ДУ500

Розміри відведення Ду 500
Умовний діаметр Розміри сталевих відводів Ду 500 виконання 1 та 2, мм
DN D T F=R W H C B
ДУ500 508 11 762 - 318 1524 1016
530 9 750 433 310 1500 1015
10
11
12
13
14
15
16
17
18
20
22
24
26
28
30
32
34
36

Позначення із креслення сталевих відводів Ду500:

  • F – розмір між площиною одного торця із центром іншого з кутом 90°
  • Т в - Товщина стінки не торцевих перерізів
  • R – радіус вигину
  • Т – товщина стінки відведення на торцях
  • D – зовнішній діаметр торця

Фітинги для зміни кута труби магістралі

Розшифровка маркування

Умовне позначення відводу Ду 500 повинне включати основні параметри та умови виготовлення сталевого відведення Ду-500. Маркування набивають на відводі методом тиснення, випалювання, лазером, що вказується на кожному індивідуально або в документах партії.

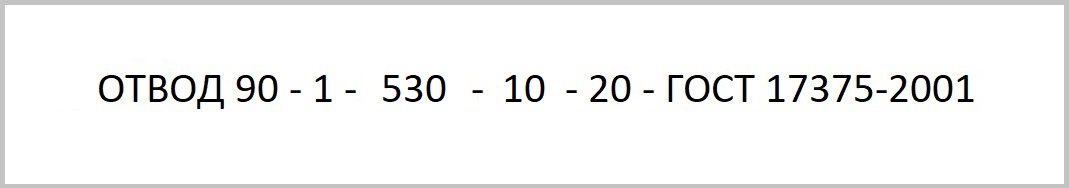

Маркування гнутих відводів Ду-500

Значення маркування відведення ДУ 500:

  • 90 - кут вигину в градусах
  • 1 - виконання відведення
  • 530 - загальний зовнішній діаметр відведення
  • 10 – товщина стінки
  • 20 – марка сталі

Кутки Ду-500

Ціна сталевого відводу Ду 500

Ціна відведення Ду500 з кутом вигину 90 ° від 39980 грн. Вартість сталевих відводів Ду-500 з кривизною 45 °, 90 °, 180 ° залежить від якості матеріалів, марки сталі, умовного проходу трубопроводу. Ризики купівлі БУ фітингів відводів ДУ-500:

  • Деформація торців
  • Корозія, іржа
  • Гідроудари
  • Прорив магістралі трубопроводу
  • Відсутність гарантії
  • Вихід з ладу супутнього обладнання - засувок, вентилів, клапанів, кранів
  • Не герметичність
  • "Другосортний" матеріал заготовок

Купити відвід Ду500

На базі Слобожанського заводу можна купити відводи Ду500 з низьколегованої, вуглецевої, нержавіючої сталі, оцинковані та емальовані з кутом згинання 45/90/180 градусів. Під замовлення виконаємо відводи Ду-500 зі складними дефіцитними кутами вигину 30 °, 60 °, відведення Ду-500 високого тиску, можливе виготовлення фланцевих колін Ду500. Ціна відводів Ду 500 від 39 980 грн. Фахівці СЛЕМЗ перед покупкою сталевого відведення Ду500 допоможуть підібрати товщину торця, кут вигину, вид та тип труби індивідуально під Вашу магістраль та робоче середовище.
