Сталевий відвід Ду-65 90/60/45/30/180°
Купити з доставкою по Україні
Точні ціни та допомога у консультанта
| Модель: | Отвод Ду65 |
| Розташування: | Киев, Харьков, Украина |
| Габарити (ДхШхВ): | 200×76×138 мм |
| Вага: | 1 кг |
| Гарантія: | 12 месяцев |
| Наявність: | Є в наявності |
Сталевий відвід Ду65 - це відрізок труби з кутом вигину 30°, 45°, 60°, 90°, 180° для зміни напрямку потоку робочого середовища в магістралі. Номінальний прохід 65 мм, зовнішній прохід 76 мм, 76,1 мм, з'єднання з приварною трубою, різьбове. Приварні крутовигнуті сталеві відводи ДУ 65 з товщиною стінки виконання 1 - 2,9/5/7,1 мм, виконання 2 - 3/3,5/4/4,5/5/5,5/6/7/8 мм . Відведення Ду-65 відносять до категорії фітинги, КМЧ (комплект монтажних частин). Виробництво згідно з DIN 2605, ГОСТ 17375-2001 (ІСО 3419-81). Зварні відводи Ду65 застосовують для зміни кута труби в трубопроводі, комунально-мережевих та житлових трубах, водопроводах, нафтогазових секторах, системах опалення, енергетиці, у магістралях перегону бензину, нафти, олії, води, пари, газу.
Характеристики відведення Ду 65
Сталеві відводи ДУ-65 30°, 45°, 60°, 90°, 180° виготовляються зі сталі – низьколегованої, вуглецевої, нержавіючої, марок 3, 10, 20 09г2с, 17г1с, 08х18н10т, 12х. Робоча температура -70 ° С до +450 ° С, тиск до 16 МПа. Типи відводів ДУ-65 ковані приварні, емальовані, оцинковані, нержавіючі, з водогазопровідних труб, гнуті, безшовні, різьбові, довгоплечіе. Універсальними та більш затребуваними вважаються сталеві кути Ду65 під 90 градусів. Характеристики вказані у таблиці.
|
Номінальний прохід |
Характеристики сталевих відводів ДУ65 |
||||||
|
Зовнішній діаметр |
Товщина стінки |
Кут вигину |
Тиск |
Приєднання |
Робоча температура |
Вага, кг |
|
| ДУ65 | 76,1 | 2,9 | 30 °, 45 °, 60 °, 90 °, 180 ° | до 16 МПа | Приварне, різьбове | від -70°С до +450°С | 0,79 |
| 5 | 1,5 | ||||||
| 7,1 | 1,8 | ||||||
| 76 | 3 | 0,8 | |||||
| 3,5 | 1 | ||||||
| 4 | 1,1 | ||||||
| 4,5 | 1,3 | ||||||
| 5 | 1,4 | ||||||
| 5,5 | 1,6 | ||||||
| 6 | 1,7 | ||||||
| 7 | 2 | ||||||
| 8 | 2,2 | ||||||
Діаметри сталевих відводів:
Креслення
Приварні сталеві відводи Ду 65 для вигину напрямку магістралі виробляють з виконанням 1 і 2. Креслення розмірів відводів ДУ65 – товщина стінки торця, зовнішній та внутрішній діаметр, розміри торців переходів та трійників, радіус кривизни осьової лінії.
| Умовний діаметр | Розміри сталевих відводів Ду 65 виконання 1 та 2, мм | ||||||
| DN | D | T | F=R | W | H | C | B |
| 65 | 76,1 | 2,9 | 95 | - | 44 | 190 | 133 |
| 5 | |||||||
| 7,1 | |||||||
| 76 | 3 | 100 | 57 | 41 | 200 | 138 | |
| 3,5 | |||||||
| 4 | |||||||
| 4,5 | |||||||
| 5 | |||||||
| 5,5 | |||||||
| 6 | |||||||
| 7 | |||||||
| 8 | |||||||
Позначення з креслення сталевих відводів Ду65:
- F – розмір між площиною одного торця із центром іншого з кутом 90°
- Т в - Товщина стінки не торцевих перерізів
- R – радіус вигину
- Т – товщина стінки на торцях
- D – зовнішній діаметр торця

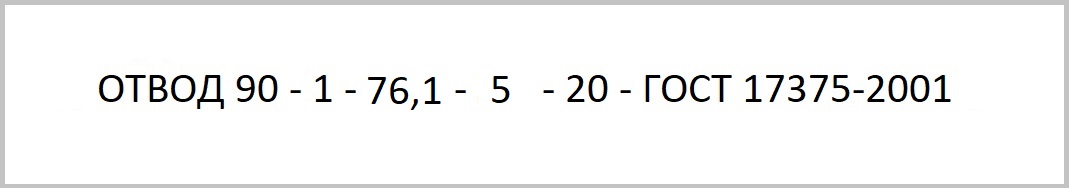

Розшифровка маркування
Умовне позначення відведення Ду 65 має включати основні параметри та умови виготовлення сталевого відведення Ду-65. Маркування набивають на відводі методом тиснення, випалювання, лазером, що вказується на кожному індивідуально або в документах партії.
Значення маркування відводу дистанційного керування 65:
- 90 - кут вигину в градусах
- 1 - виконання відведення
- 76,1 - загальний зовнішній діаметр відведення
- 5 – товщина стінки
- 20 – марка сталі
Ціна сталевого відводу Ду 65
Ціна відведення Ду65 з кутом вигину 90 ° від 135 грн. Вартість сталевих відводів Ду-65 з кривизною 45 °, 90 °, 180 ° залежить від якості матеріалів, марки сталі, умовного проходу трубопроводу. Ризики купівлі БУ фітингів відводів ДУ65:
- Деформація торців
- Корозія, іржа
- Гідроудари
- Прорив магістралі трубопроводу
- Відсутність гарантії
- Вихід з ладу супутнього обладнання - засувок, вентилів, клапанів, кранів
- Не герметичність
- "Другосортний" матеріал заготовок
Купити відвід Ду65
На базі Слобожанського заводу можна купити відводи Ду65 з низьколегованої, вуглецевої, нержавіючої сталі, оцинковані та емальовані з кутом згинання 45/90/180 градусів. Під замовлення виконаємо відводи Ду-65 зі складними дефіцитними кутами вигину 30 °, 60 °, відведення Ду65 високого тиску, можливе виготовлення фланцевих колін Ду65. Ціна відводів Ду 65 від 135 грн. Фахівці СЛЕМЗ перед покупкою сталевого відведення Ду65 допоможуть підібрати товщину торця, кут вигину, вид та тип труби індивідуально під Вашу магістраль та робоче середовище.
