Сталевий відвід Ду-80 90/60/45/30/180°
Купити з доставкою по Україні
Точні ціни та допомога у консультанта
| Модель: | Отвод Ду80 |
| Розташування: | Киев, Харьков, Украина |
| Вага: | 3 кг |
| Гарантія: | 12 месяцев |
| Наявність: | Є в наявності |
Сталевий відвід Ду80 - це відрізок труби з кутом вигину 30°, 45°, 60°, 90°, 180° для зміни напрямку потоку робочого середовища в магістралі. Номінальний прохід 80 мм, зовнішній прохід 88,9 мм, 89 мм, з'єднання з приварною трубою, різьбове. Приварні крутовигнуті сталеві відводи ДУ 80 з товщиною стінки виконання 1 - 3,2/5,6/8 мм, виконання 2 - 3/3,5/4/4,5/5/5,5/6/7/8 мм . Відводи Ду-80 відносять до категорії фітинги, КМЧ (комплект монтажних частин). Виробництво згідно з DIN 2605, ГОСТ 17375-2001 (ІСО 3419-81). Зварні відводи Ду80 застосовують для зміни кута труби в трубопроводі, комунально-мережевих та житлових трубах, водопроводах, нафтогазових секторах, системах опалення, енергетиці, у магістралях перегону бензину, нафти, олії, води, пари, газу.
Характеристики відведення Ду 80
Сталеві відводи ДУ-80 30°, 45°, 60°, 90°, 180° виготовляються із сталі – низьколегованої, вуглецевої, нержавіючої, марок 3, 10, 20 09г2с, 17г1с, 08х18н10т, 12х. Робоча температура -70 ° С до +450 ° С, тиск до 16 МПа. Типи відводів ДУ-80 ковані приварні, емальовані, оцинковані, нержавіючі, з водогазопровідних труб, гнуті, безшовні, різьбові, довгоплечіе. Універсальними та більш затребуваними вважаються сталеві кути Ду80 під 90 градусів. Характеристики вказані у таблиці.
|
Номінальний прохід |
Характеристики сталевих відводів ДУ80 |
||||||
|
Зовнішній діаметр |
Товщина стінки |
Кут вигину |
Тиск |
Приєднання |
Робоча температура |
Вага, кг |
|
| ДУ80 | 88,9 | 3,2 | 30 °, 45 °, 60 °, 90 °, 180 ° | до 16 МПа | Приварне, різьбове | від -70°С до +450°С | 1,2 |
| 5,6 | 2,1 | ||||||
| 8 | 2,8 | ||||||
| 89 | 3 | 1,2 | |||||
| 3,5 | 1,4 | ||||||
| 4 | 1,5 | ||||||
| 4,5 | 1,7 | ||||||
| 5 | 1,9 | ||||||
| 5,5 | 2,1 | ||||||
| 6 | 2,3 | ||||||
| 7 | 2,7 | ||||||
| 8 | 3 | ||||||
Діаметри сталевих відводів:
Креслення
Приварні сталеві відводи Ду 80 для вигину напрямку магістралі виробляють з виконанням 1 і 2. Креслення розмірів відводу ДУ80 – товщина стінки торця, зовнішній та внутрішній діаметр, розміри торців переходів та трійників, радіус кривизни осьової лінії.
| Умовний діаметр | Розміри сталевих відводів Ду 80 виконання 1 та 2, мм | ||||||
| DN | D | T | F=R | W | H | C | B |
| ДУ80 | 88,9 | 3,2 | 114 | - | 51 | 228 | 159 |
| 5,6 | |||||||
| 8 | |||||||
| 89 | 3 | 120 | 69 | 50 | 240 | 165 | |
| 3,5 | |||||||
| 4 | |||||||
| 4,5 | |||||||
| 5 | |||||||
| 5,5 | |||||||
| 6 | |||||||
| 7 | |||||||
| 8 | |||||||
Позначення з креслення сталевих відводів Ду80:
- F – розмір між площиною одного торця із центром іншого з кутом 90°
- Т в - Товщина стінки не торцевих перерізів
- R – радіус вигину
- Т – товщина стінки на торцях
- D – зовнішній діаметр торця
Розшифровка маркування
Умовне позначення відведення Ду 80 має включати основні параметри та умови виготовлення сталевого відводу Ду-80. Маркування набивають на відводі методом тиснення, випалювання, лазером, що вказується на кожному індивідуально або в документах партії.

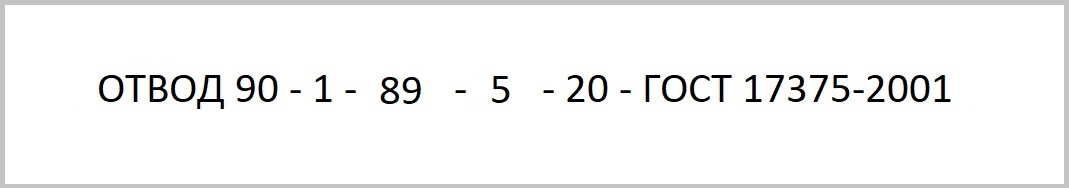

Значення маркування відводу ДУ 80:
- 90 - кут вигину в градусах
- 1 - виконання відведення
- 89 - загальний зовнішній діаметр відведення
- 5 – товщина стінки
- 20 – марка сталі
Ціна сталевого відводу Ду 80
Ціна відводу Ду80 з кутом вигину 90 ° від 171 грн. Вартість сталевих відводів Ду-80 з кривизною 45 °, 90 °, 180 ° залежить від якості матеріалів, марки сталі, умовного проходу трубопроводу. Ризики купівлі БУ фітингів відводів ДУ80:
- Деформація торців
- Корозія, іржа
- Гідроудари
- Прорив магістралі трубопроводу
- Відсутність гарантії
- Вихід з ладу супутнього обладнання - засувок, вентилів, клапанів, кранів
- Не герметичність
- "Другосортний" матеріал заготовок
Купити відвід Ду80
На базі Слобожанського заводу можна купити відводи Ду80 з низьколегованої, вуглецевої, нержавіючої сталі, оцинковані та емальовані з кутом згинання 45/90/180 градусів. Під замовлення виконаємо відводи Ду-80 зі складними дефіцитними кутами вигину 30 °, 60 °, відведення Ду80 високого тиску, можливе виготовлення фланцевих колін Ду80. Ціна відводів Ду 80 від 171 грн. Фахівці СЛЕМЗ перед покупкою сталевого відведення Ду80 допоможуть підібрати товщину торця, кут вигину, вид та тип труби індивідуально під Вашу магістраль та робоче середовище.
