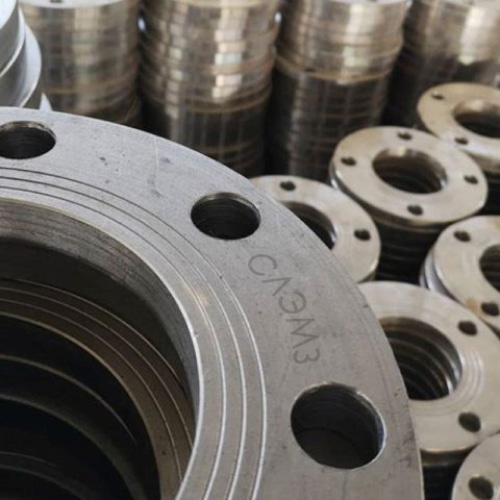

Вільні фланці на кільці приварені

Name: Фланці вільні
Brand: СЛЭМЗ
Rating: 4.9 (9 reviews)

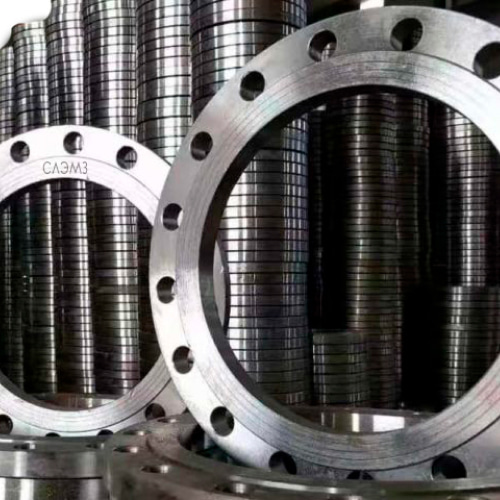

Фланці вільні – це приварні деталі кріплення, з'єднання трубопроводу. Складається з приварного та вільного кільця. Діаметри ДУ 15-500 мм, тиск РУ 6-25 кгс/ ^см2 . Температура робочого середовища -30 ^про С до +300 ^про С. Виробляємо згідно з ГОСТ 12822-80, 33259, DIN 2642, марки сталі 20, КП, 40, вуглецева сталь, алюміній. Вільні фланці монтуються на трубопровід за допомогою приварного кільця, відбортовок (бортшайб), не контактують із робочим середовищем.

Вільні фланці призначені для формування швидкознімних фланцевих з'єднань на трубах. Застосовується в хімічній, газовій, харчовій, нафтогазовій промисловості для з'єднання апаратів, приладів, трубопроводів, теплотрас, водопроводів, гарячого/холодного водопостачання, каналізації, агрегатації насосних станцій.

Креслення фланців на приварному кільці

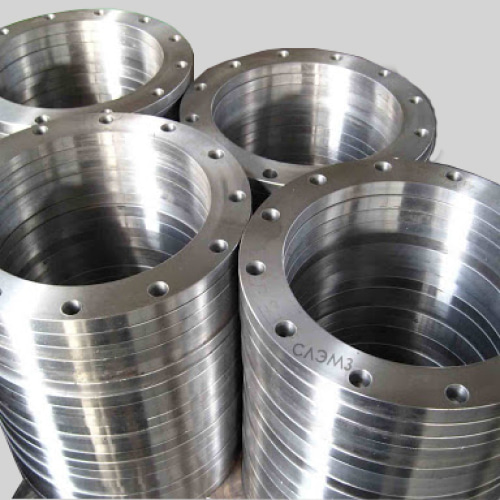

Вільні фланці конструктивно складаються з вільного та приварного кільця. Використовуються для монтажу та стикування ПЕ, поліетиленових, поліпропіленових труб. Встановлюються за допомогою відбортувань, не контактують з робочим середовищем.

Креслення вільних фланців під пе втулку

Значення на кресленні вільних фланців:

D1 - міжосьова відстань кріплення;
D – зовнішній діаметр;
db – діаметр внутрішній;
D2 – діаметр притискної поверхні;
b – товщина кільця;
b1 – товщина приварного кільця.

Розміри, вага

У таблиці вказані приєднувальні розміри сталевих вільних фланців на приварному кільці для тисків Ру 0,1/0,6/1,0/16/25 - міжосьова відстань, вага фланця, кільця приварного, кількість отворів, зовнішній/внутрішній, притискний діаметр, товщина .

Ру 0,1-0,6
Ду	Розміри вільних фланців Ру0,1-0,6, мм						вага, кг
Ду	Позначення	dв	Dо	b	b1	N, шт	Фланця	Кільця
15	1 - 15 - 6	19	20	10	8	4	0,33	0,06
20	1 - 20 - 6	26	27	10	10		0,41	0,12
25	1 - 25 - 6	33	34	12	10		0,6	0,16
32	1 - 32 - 6	39	41	12	10		0,87	0,21
40	1 - 40 - 6	46	48	12	10		1,01	0,27
50	1 - 50 - 6	59	61	12	12		1,11	0,35
65	1 - 65 - 6	78	80	14	14		1,55	0,55
80	1 - 80 - 6	91	93	14	14		2,05	0,73
100	1 - 100 - 6	110	112	14	14		2,38	0,88
125	1 - 125 - 6	135	138	14	14	8	2,84	1,27
150	1 - 150 - 6	161	164	16	16		3,72	1,53
200	1 - 200 - 6	222	225	18	18		4,93	2,06
250	1 - 250 - 6	273	279	20	18	12	6,38	2,53
300	1 - 300 - 6	325	331	24	20		10,35	3,4
350	1 - 350 - 6	377	383	28	20		13,5	3,71
400	1 - 400 - 6	426	433	32	24	16	17,04	5,14
500	1 - 500 - 6	530	537	38	26	16	25,44	7,05

Ру 1,0
DN	Розміри фланців на приварному кільці РУ1,0, мм						маса, кг
DN	Позначення	dв	Dо	b	b1	N, шт	Фланця	Кільця
15	1 - 15 - 10	19	20	12	10	4	0,58	0,11
20	1 - 20 - 10	26	27	14	12		0,82	0,2
25	1 - 25 - 10	33	34	14	12		0,96	0,27
32	1 - 32 - 10	39	41	16	12		1,49	0,34
40	1 - 40 - 10	46	48	18	12		1,92	0,42
50	1 - 50 - 10	59	61	18	14		2,27	0,62
65	1 - 65 - 10	78	80	20	16		3,01	0,9
80	1 - 80 - 10	91	93	22	16		3,77	1,1
100	1 - 100 - 10	110	112	24	16	8	4,55	1,31
125	1 - 125 - 10	135	138	26	18		6,09	1,96
150	1 - 150 - 10	161	164	26	18		7,5	2,18
200	1 - 200 - 10	222	225	26	20		9,02	2,94
250	1 - 250 - 10	273	279	28	22	12	11,3	3,78
300	1 - 300 - 10	325	331	30	22	12	13,87	4,24
350	1 - 350 - 10	377	383	32	24	16	18,02	6,33
400	1 - 400 - 10	426	433	34	26	16	24,38	8,15
500	1 - 500 - 10	530	537	38	28	20	33,25	10,58

Ру 1,6
Ду	Розміри фланців під пе втулку Ру16, мм						маса, кг
Ду	Маркування	dв	Dо	b	b1	N, шт	Фланця	Кільця
15	1 - 15 - 16	19	20	14	12	4	0,67	0,13
20	1 - 20 - 16	26	27	16	14		0,93	0,24
25	1 - 25 - 16	33	34	16	14		1,1	0,31
32	1 - 32 - 16	39	41	18	16		1,68	0,46
40	1 - 40 - 16	46	48	20	16		2,13	0,56
50	1 - 50 - 16	59	61	20	16		2,54	0,71
65	1 - 65 - 16	78	80	22	18		3,31	1,01
80	1 - 80 - 16	91	93	24	18		4,11	1,23
100	1 - 100 - 16	110	112	26	20	8	4,93	1,64
125	1 - 125 - 16	135	138	28	20		6,56	2,18
150	1 - 150 - 16	161	164	28	22		8,08	2,67
200	1 - 200 - 16	222	225	28	22	12	9,36	3,24
250	1 - 250 - 16	273	279	30	24		13,09	4,12
300	1 - 300 - 16	325	331	32	24		17,09	5,51
350	1 - 350 - 16	377	383	34	26	16	22,08	7,97
400	1 - 400 - 16	426	433	36	28	16	29,08	10,12
500	1 - 500 - 16	530	537	42	30	20	49,26	16,18

Ру 25
Діаметр умовний	Габарити сталевих вільних фланців, мм						вага, кг
Діаметр умовний	Маркування	dв	Dо	b	b1	N, шт	Фланця	Кільця
15	1 - 15 - 25	19	20	16	14	4	0,77	0,15
20	1 - 20 - 25	26	27	18	16		1,05	0,27
25	1 - 25 - 25	33	34	18	16		1,24	0,36
32	1 - 32 - 25	39	41	20	16		1,87	0,46
40	1 - 40 - 25	46	48	22	18		2,35	0,56
50	1 - 50 - 25	59	61	22	18		2,79	0,79
65	1 - 65 - 25	78	80	21	20	8	3,43	1,12
80	1 - 80 - 25	91	93	26	20		4,25	1,37
100	1 - 100 - 25	110	112	28	22		6,19	1,95
125	1 - 125 - 25	135	138	30	24		8,82	2,61
150	1 - 150 - 25	161	164	30	24		10,52	3,29
200	1 - 200 - 25	222	225	30	24	12	12,62	4,31
250	1 - 250 - 25	273	279	32	26	12	17,72	6,01
300	1 - 300 - 25	325	331	34	26	16	22,82	7,45
350	1 - 350 - 25	377	383	38	28		31,73	10,43
400	1 - 400 - 25	426	433	42	30		42,51	13,06
500	1 - 500 - 25	530	537	50	32	20	61,57	19,21

Конструкція вільних фланців

Вільні фланці складаються із двох кілець. Конструкція вільних фланців на приварному кільці:

Вільний фланець - плоска кругла сталева деталь з отворами, розташованими по колу фланця. Кількість отворів змінюється залежно від діаметра для закріплення гвинтами, гайками. Вільний фланець встановлюється на кінець труби.
Приварне кільце - круглий плоский елемент із сталі, приварюється двома швами всередині та зовні до іншого кінця труби. Приварне кільце має гладку внутрішню поверхню та фаску для забезпечення якісного зварного з'єднання з трубою.

Вільні фланці так само встановлюються на трубопровід за допомогою відбортувань (бортшайб). Конструкція вільних фланців на відбортуванні:

Вільний фланець.
Відбортування або бортшайба - кругла приварна з виступом деталь зі сталі, нерва, алюмінію. Виготовляється методом штампування. Вид комірного фланця без отворів. Вільний фланець надягає на відбортовку і приварюється до магістралі.

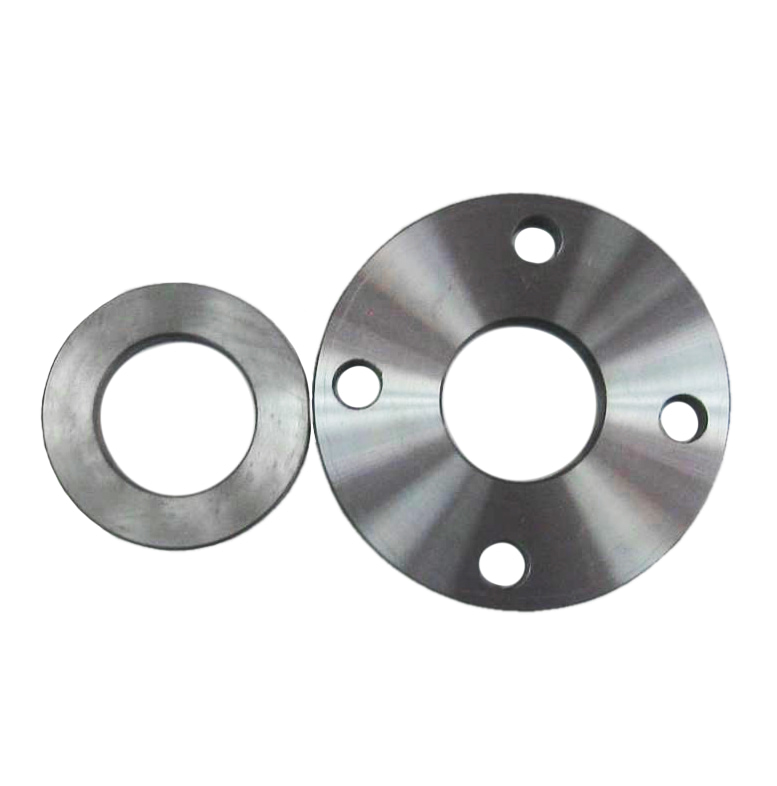

Фланець вільний під приварювання з кільцем

Виробництво, ГОСТ, виконання

Вільні фланці виготовляємо зі сталі марок 20, 40 КП, габаритно-приєднувальні розміри, креслення, конструкція згідно з ГОСТ 12822-80, 33259 та європейських стандартів DIN 2642.

Варіанти виконання приварного кільця:

сполучний виступ,
виступ,
западина,
шип,
паз,
під фторопласт із шипом,
під фторопласт із пазом.

Методи виготовлення із сталі вільних фланців:

Лиття - розплавлений метал заливають у форму, після застигання проводиться механічна обробка відлитої заготовки;
Газова або плазмова різка - заготовка вирізається з листа металу, потім обробляється, шліфується на верстаті.

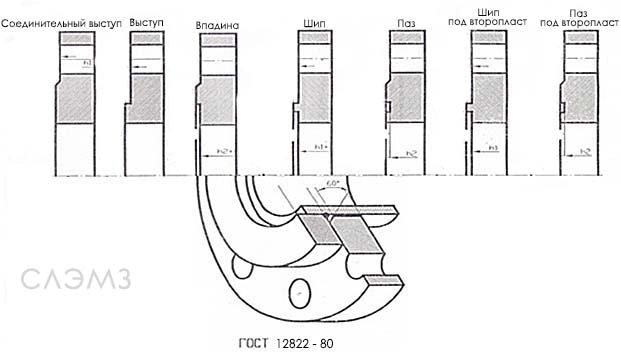

Типи виконання вільного фланця зі сталі для трубопроводу

Згідно з ГОСТ 33259, 12822 виробляємо сталеві вільні фланці під ПЕ втулки, призначені для роз'ємних з'єднань поліетиленових трубопроводів. В наявності на складі також плоскі фланці , комірцеві фланці , заглушки , засувки . Арматуру, відповідно до стандарту DIN, виготовляємо на замовлення за технічними завданнями, кресленнями.

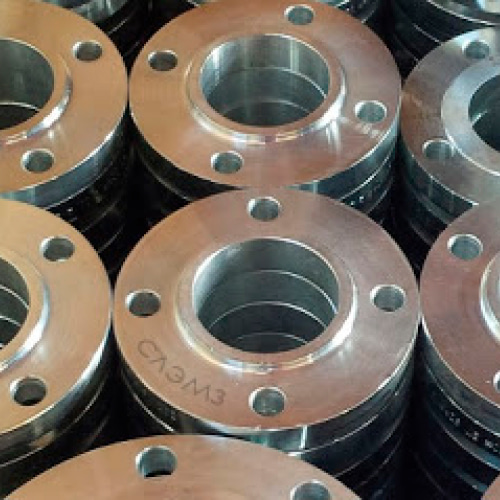

Фланець приварний вільний на трубу 100 16 80

Купити вільні фланці

Купити сталеві вільні фланці на приварному кільці у Слобожанського заводу. Умовні діаметри ДУ 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500. Ціна вільних фланців залежить від розмірів, виконання, марки стали відбортовки та приварного кільця. Підберемо вільні фланці на приварному кільці/відбортовці зі сталі під номінальний тиск РУ 0,1-25, тип і розмір арматури, робоче середовище. Слобожанський Завод також виробляє вентилі , засувки, клапани зворотні , крани кульові , дискові затвори, електроприводи. Контроль якості ВТК Слобожанського Заводу унеможливлює брак та наявність дефектів.
