Кран кульовий

Кульовий кран – це вид запірної арматури із запірним сферичним елементом. Пристрій – повнопрохідний, стандартнопрохідний, двоходовий, триходовий. Корпус – чавунний, сталевий, латунний, нержавіючий, бронзовий, поліпропіленовий. Спосіб монтажу – кран кульовий фланцевий , муфтовий, під приварювання, комбінований, штуцерний, цапковий. Кульовий кран застосовується на сталевих, пластикових, ПВХ трубопроводах діаметром Ду 15-1400 мм, з тиском Ру-16 – Ру-63 бар для води, пари, повітря, нафтопродуктів, газу.

Вага шарового крана від 3 до 30 тонн. Середній ресурс – 10000 циклів. Середній термін служби для рідких середовищ – 10 років, для газу – 30 років. Область застосування кульових кранів – гаряче, холодне водопостачання, опалення, каналізації, пожежогасіння.

Каталог кранів – розміри, характеристики, марки

ГОСТ та характеристики, маркування, ціна та каталог кульових кранів:;

• Виготовлення за ГОСТ 9702-87, ГОСТ 21345-2005;
• ГОСТ 16549-71 для коркових чавунних;
• Фланцеві кульові пристрої – ГОСТ 28343-89;
• Умовний діаметр проходу Dn від 15 до 1400 мм (1/2 – 55 дюймів);
• Номінальний тиск Pn від 16 до 63 МПа;
• Температура робочої рідини до 260 ° С;
• Управління - ручне, з електроприводом, з циліндричним редуктором, черв'ячним, пневмоприводом;
• Будівельна довжина від 36-990 мм згідно з ГОСТ 28908-91;
• Країни-виробники – Україна, Італія, Іспанія, Словаччина, Китай, країни СНД;
• Влаштування корпусу - цільнозварної, розбірної, трискладової;
• Установка – підземна, надземна;
• Клас герметичності "А" за ГОСТ 9544-93;
• Кліматичне виконання - УХЛ1 за ГОСТ 15150, не нижче -35 ° С;
• Вимоги щодо заходів безпеки при транспортуванні та експлуатації - ДСТУ ГОСТ 12.2.085:2007, ДСТУ 2456;
• Випробовуються на міцність тиском 1,5 Pn, герметичність 1,1 Pn повітрям 0,6 Pn.

Таблиця фігур та каталог кульових кранів з технічними характеристиками, розмірами та маркуваннями, вагою, монтажним виконанням, діаметром Dn, тиском Pn.

Каталог кульових кранів за умовним діаметром проходу Ду

• Кран Ду-15
• Кран Ду-20
• Кран Ду-25
• Кран Ду-32
• Кран Ду-40
• Кран Ду-50
• Кран Ду-65
• Кран Ду-80
• Кран Ду-100
• Кран Ду-125
• Кран Ду-150
• Кран Ду-200

Влаштування кульових кранів

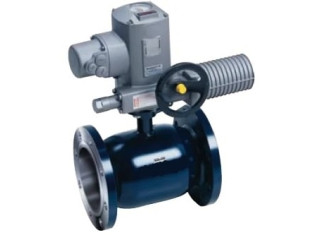

У корпусі кульового крана встановлений запірний елемент – фіксована або рухома куля з наскрізним отвором. При обертанні штока отвір кульового затвора збігається з напрямком руху і відкриває прохід для робочої рідини або перекриває її. Пристрій кульового крана складається з корпусних деталей, ручки управління, кульового затвора, кільця, що контрастує, прокладок, набивок, ущільнювачів, гайок і штока. Пристрій діаметром отвору – повнопрохідні, неповнопрохідні (стандартнопрохідні). Муфтові кульові крани виробляють із внутрішнім і зовнішнім різьбленням. Монтаж комбінованих кульових кранів - зварювання-фланець, різьблення-зварювання в стик. Кульові крани для газу з латунним замикаючим пристроєм відповідають ГОСТ 21345-2005, 9702-87 використовують на газопроводах високого тиску. Монтаж кульових кранів під приварювання здійснюється згідно з ГОСТ 16037 дуговим, газовим зварюванням. Кульові крани з електроприводом - автоматизований пристрій, що запобігає нештатним витокам на підприємствах. Матеріали та позначення корпусів кульових кранів:

Кульовий кран – сучасна альтернатива засувці. Ціна кульового крана нижче за рахунок менших габаритів та маси, а однакова будівельна довжина забезпечує зручність заміни кульового пристрою. У нашому каталозі шарових кранів Ви зможете підібрати потрібну модель на заміну, дізнатися ціну, розрахувати доставку.

Рекомендації з експлуатації та протипоказання з паспорта кульового крана:

• забороняється використовувати поза межами значень паспортних параметрів;
• усувати дефекти за наявності тиску у магістралі;
• використовувати як регулюючий пристрій;
• перенесення, стропування за ручку або важіль редуктора;
• перед монтажем патрубки газопроводу очищаються від шлаку, іржі, окалини;
• перед установкою оглянути, перевірити кульову засувку на герметичність, переконатися у відсутності заклинювання;
• передбачаються опори та компенсатори для зниження навантаження на виріб від водопроводу;
• робоче середовище не повинно містити механічних домішок, щоб не пошкодити поверхню кульової пробки;
• кульовий запірний пристрій повинен бути відкритий при гідровипробуваннях трубопроводу на міцність;
• рекомендується регулярний огляд кульової арматури, періодичне відкриття-закриття для очищення затвора;
• зберігати у сухому приміщенні з примусовою вентиляцією, на відстані не менше 1 метра від джерел тепла;
• патрубки закриваються заглушками.

Креслення

Розшифровка маркування кульового крана

Марка кульового крана вказана на корпусі згідно з ГОСТ 4666-75 у вигляді тавра, оливки або наноситься на шильдик, табличку.

Ремонт та заміна кранів кульових

Ціліснозварні сталеві кульові крани не підлягають ремонту, в кранах з розбірним корпусом можна замінити кільця, ущільнення. Латунні кульові крани ремонтопридатні, але їх ніхто не лагодить, через низьку ціну нових на заміну, простіше і швидше купити новий кульовий кран з гарантією від виробника. Як усунути дефекти та несправності кульових кранів:

1. Втрата герметичності. Причина – ушкодження, нещільне прилягання ущільнень сфери. Усувається підтяжкою болтів або заміною ущільнень;
2. Кран не тримає. Причина - абразивне зношування кульового елемента. Слід замінити шаровий затвор, поставити сітчастий фільтр на вході;
3. Течити по штоку. Причня - пошкодження, знос ущільнення штока. Необхідно підтягнути притискну гайку сальника або замінити сальник;
4. Не відкривається/закривається. Причина – прикипання кульового елемента. Необхідне розбирання, чищення поверхонь, заміна торцевого ущільнення. Періодично слід відкривати, закривати.

Рейтинг виробників та ціни кульових кранів

Чинники, що впливають на ціну кульового крана - тиск, діаметр, стан, пристрій, виробник. Країни-виробники кульових кранів – Італія, Туреччина, Україна, Китай, Польща, Словаччина, Іспанія. Популярні заводи-виробники кульових кранів:

Каталог та рейтинг виробників враховує ціну кульових кранів, якість та строки постачання. Для професійного підбору та актуалізації оптових та роздрібних цін кульових кранів – зв'яжіться з менеджером .

Ми запропонуємо кілька варіантів цін та маркувань із каталогу кульових кранів від українських. європейських, китайських виробників. Проконсультуємо про переваги, характеристики, ГОСТ кульових кранів, вартість та терміни доставки, способи демонтажу старих запірних пристроїв та монтажу в трубопровід нових, надамо креслення, розміри, вагу, монтажну довжину, допоможемо у проектуванні 3D-моделі кульового крана. Менеджер озвучить знижки на комплекти монтажних частин для кульових кранів – переходи, муфти, бочки, відводи, різьблення, болти, прокладки, фланці у відповідь (КОФ). Купуйте сталеві шарові крани всіх Ду, заслінки поворотні батерфляй, зворотні латунні, сталеві клапани вигідно у СЛЕМЗ за актуальною ціною.

Вартість

Вартість кульового крана визначає також його пристрій, матеріали корпусу та ущільнень, ремнтопридатність. Принципи формування вартості кульового крана:

• Ціна кульової засувки зі стандартним проходом нижча, ніж з повним за рахунок менших габаритів та витрат на матеріали під час виготовлення. Стандартнопрохідні оптимальніше експлуатувати в трубопроводах, де напір води є некритичним. Повнопрохідні встановлюються в системах зниження гідравлічного опору, мають вище ККД;
• Ціна чавунних та сталевих приблизно однакова. Найдорожчі – нержавіючі;
• Пристрій розбірних складніший, ніж у цільнозварних, ціна вища, проте ремонт такої кульової арматури найчастіше затратний і технічно складний.

Де купити кульові крани - оптом та в роздріб

У Слобожанського заводу Ви можете купити шаровий кран діаметром від Ду-15 до Ду-200 мм на тиск Ру-16, Ру-25, Ру-40. Допомога у підборі з каталогу кульових кранів:

• По монтажу – фланцеві, міжфланцеві, муфтові, приварні, комбіновані;
• За матеріалами – сталеві, чавунні, бронзові, латунні, нержавіючі;
• По устрою – повнопрохідні, стандартнопрохідні, цільнозварні;
• По управлінню - ручні, з редуктором, крани з чвертьоборотним електроприводом;
• По робочому середовищі – газові для води, нафтопродуктів;
• За ціною та брендом з каталогу.

Усі кульові крани проходять перевірку ВТК, випробування на міцність повітрям, водою, ультразвуком, відповідають ГОСТ та ТУ. Комплект поставки – кульовий кран із паспортом, гарантією, сертифікатом відповідності (на вимогу). Доставка Новою поштою, САТом, Делівері, самовивозом з Харкова з фото запірних пристроїв перед відправкою. Щоб дізнатися ціну кульового крана оптом та в роздріб, вибрати зручну форму оплати, купити кульовий кран із каталогу – зв'яжіться з менеджером Слобожанського заводу прямо зараз!
