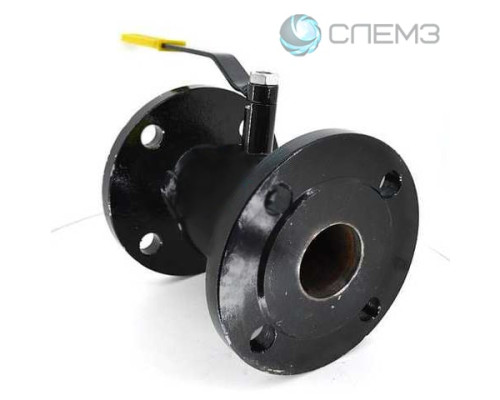

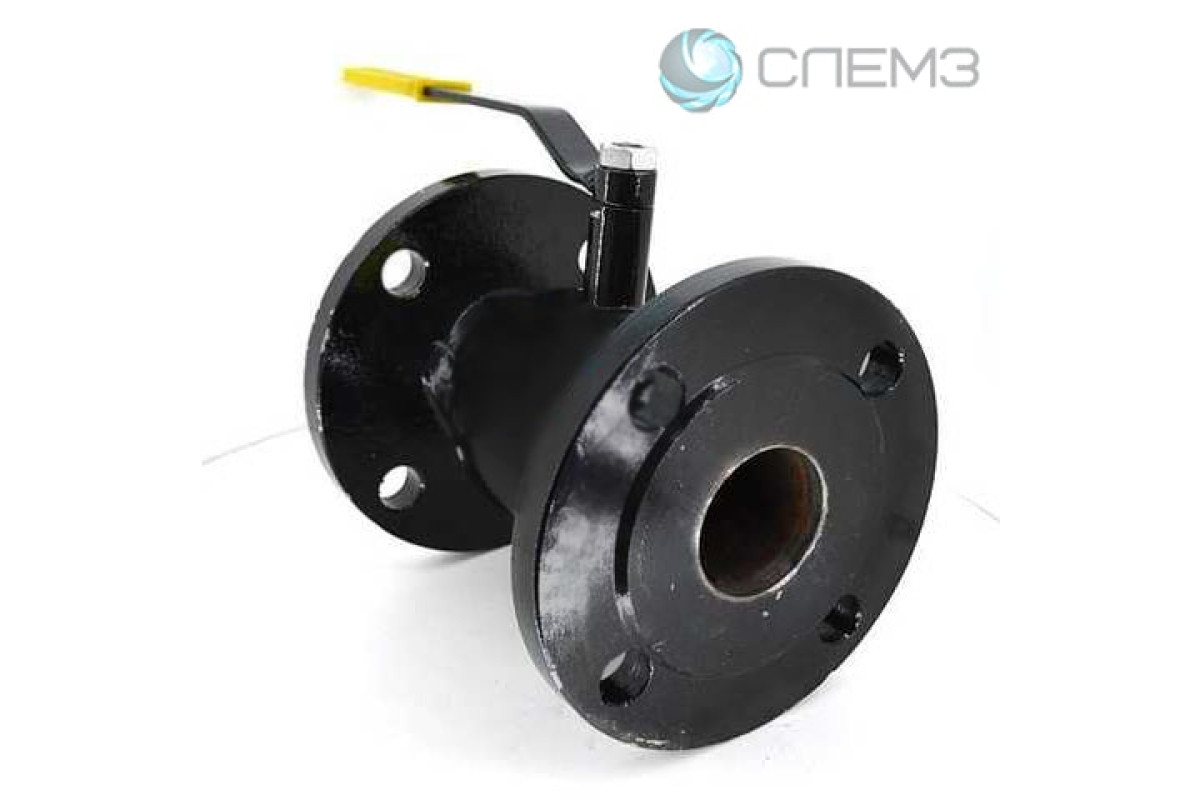

Кульовий кран 11с38п Ду125
Купити з доставкою по Україні
Точні ціни та допомога у консультанта
| Модель: | 11c38п Ду125 Ру40 |
| Тип: | Стальной, фланцевый |
| Умовний діаметр, Ду: | |
| Розташування: | Харьков, Украина |
| Габарити (ДхШхВ): | 325×270×169 мм |
| Вага: | 29 кг |
| Гарантія: | 12 месяцев |
| Наявність: | Є в наявності |
Кульовий кран 11с38п Ду125 – цільнозварний сталевий повнопрохідний фланцевий діаметром 125 мм. Будівельна довжина – 325 мм. Умовний тиск Ру16, Ру25, Ру40 бар. Виробник – Україна. Ціна шарового крана 11с38п Ду-125 - від 10074 грн. Характеристики, вага, розміри згідно з ГОСТ, ТУ - ТУ У 29.1-23392043-001. Аналог на заміну - стандартно-прохідний газовий кульовий затвор 11с32п. Робоче середовище за паспортом – вода, пара, газ, нафтопродукти.
Технічні характеристики кульового крана 11с38п Ду125
Параметри та технічні характеристики кульового крана 11с38п Ду-125 – габарити, вага, креслення з розмірами з паспорта, пристрій, принцип роботи, розшифровка маркування, інструкція та посібник з експлуатації, клас герметичності, виробники та ціна кульового пристрою.
|
Параметри |
Технічні характеристики кульового крана 11с38п Ду125 |
||
|
Умовний діаметр |
Мм |
125 |
|
|
Дюйм |
5 |
||
|
Діаметр проходу, мм |
125 |
||
|
Тиск |
Бар |
40 |
|
|
Кгс/см² |
|||
|
МПа |
4 |
||
|
Клас герметичності |
"А" (відсутність протікання) |
||
|
Кріплення |
Фланець/фланець |
||
|
Робоче середовище |
Вода, пара, нафтопродукти, інертні гази |
||
|
t робочого середовища, °С |
-35...+180 |
||
|
Встановлення |
Надземна |
||
Модифікації та аналоги сталевої кульової засувки:
- 11с338п Ду-125 з редуктором;
- 11с938п Dn125 під електропривод;
- 11с32п стандартнопрохідний;
- 11с36п Ду125 Ру16.
Влаштування кульового крана 11с38п Ру40, Ру25 повнопрохідного
Креслення, запчастини та пристрій кульового крана 11с38п Ду125:
- Куля – сталь 20х17;
- Шток із сталі марки 20х13;
- Корпус - сталь 20;
- Кільце ущільнювача – фторопласт Ф4К20;
- Сталева втулка - 08х13;
- Тарілчаста пружина – ст65г;
- Опорна шайба - сталь 3сп;
- Ущільнення штока – фторопласт Ф4;
- Штифт – ст45;
- Металевий фланець – 3СП;
- Ручка – 3СП;
- Гайка.
Призначення, принцип повнопрохідного крана 11с38п 125/125
Згідно з паспортом кульова засувка застосовується на трубопроводах як запірний пристрій. Застосування як регулюючої арматури суворо забороняється. Сталевий шаровий 11с38п Ду125 відкривається поворотом важеля проти годинникової стрілки до упору. Закриття фланцевого крана здійснюється поворотом ручки за годинниковою стрілкою.
Габаритні розміри фланцевого крана 11с38п Ду125 із паспорта
Таблиця монтажних та габаритних розмірів сталевого крана 11с38п Ду125 – будівельна довжина, висота, ширина, діаметр фланця, вага.
|
Габарит |
Розміри кульового 11с38п Ду125 сталевого, мм |
Діаметр фланця, отворів, мм |
Вага, маса, кг |
|||
|
DF1 |
DF2 |
DF3 |
n |
|||
|
Dn |
125 |
270 |
220 | 26 | 8 | 29,6 |
|
D |
||||||
|
L |
325 |
|||||
|
H |
169 |
|||||
|
A |
543 |
|||||
Розшифровка маркування сталевого кульового крана
Умовне позначення та розшифрування маркування фланцевого крана:
- 11 – тип трубопровідної арматури;
- С – матеріал корпусу;
- 38 - № моделі;
- П – матеріал ущільнення;
- Ду-125 – умовний діаметр проходу;
- Pn40 – номінальний тиск.
Інструкція та посібник з експлуатації
Інструкція з монтажу, посібник з експлуатації повнопрохідного кульового затвора 125 мм:
- Встановлюється на трубопроводі у будь-якому положенні;
- Термін служби – 10 років на рідкому середовищі, 30 років для газу;
- Середнє напрацювання – 10000 циклів;
- Вимоги щодо безпеки під час експлуатації та транспортування згідно з ГОСТ 12.2.085:2007, ДСТУ 2456;
- Перед монтажем кульового затвора очистити трубопровід від іржі, окалини, піску;
- При установці виключити навантаження, вібрації від трубопроводу, передбачити компенсатори та опори;
- Робоче середовище не повинно містити механічних включень;
- Щоб уникнути несправностей, кілька разів на рік проводиться 2-3 цикли відкриття/закриття.
Паспорт 11с38п 125 мм
Завантажити паспорт кульового фланцевого крана .
Ціна кульового крана 11с38п Ду125 в Україні
Ціна кульового крана 11с38п 125 мм сталевого формується виходячи з виробника, матеріалів вузлів, року виготовлення, стану (новий, б/в, із зберігання), додаткових комплектуючих – комплекти фланців у відповідь КОФ, монтажних частин КМЧ. Щоб отримати актуальну ціну фланцевого регулятора, можливість купити зі знижкою від прайсу, прорахувати ціну доставки – зверніться до менеджера Слобожанського заводу.
|
Ціна шарового крана 11с38п Ду125 фланцевого, грн |
Виробник |
| 10074 |
Україна |
Купити кульовий кран 11с38п фланцевий в Україні
У СЛЕМЗ Ви зможете купити кульовий кран 11с38п Ду125 Ру40 за ціною заводу, підібрати аналог на заміну. Фланцеві кульові затвори діаметром 125 мм випробовуються на міцність тиском 1,5 МПа, герметичність 1,1 МПа, пневмовипробування – 0,6 МПа. Комплект поставки - повнопрохідний кульовий запірний пристрій, паспорт з інструкцією, кресленнями, посібник з експлуатації. Параметри, технічні характеристики, габаритні розміри та вага відповідають ГОСТ та ТУ. Ми запропонуємо кілька цін від українських, європейських китайських виробників, поділимося відгуками. Можливість вибрати зручну форму оплати та доставки кульового газового крана 11с38п Ду125 – Новою поштою, САТ, Делівері, самовивіз із Харкова, Києва.
