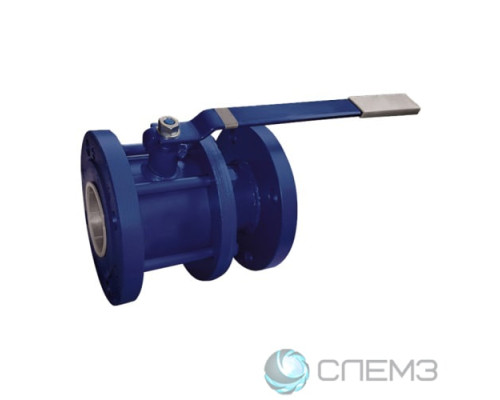

Кульовий кран 11с41п Ду125 Ру16
Купити з доставкою по Україні
Точні ціни та допомога у консультанта
| Модель: | 11с41п Ду125 Ру16 |
| Тип: | Стальной, фланцевый |
| Умовний діаметр, Ду: | |
| Розташування: | Харьков, Украина |
| Габарити (ДхШхВ): | 255×245×150 мм |
| Вага: | 28 кг |
| Гарантія: | 12 месяцев |
| Наявність: | Є в наявності |
Кульовий кран 11с41п Ду125 Ру16 - сталевий фланцевий газовий запірний діаметром проходу 125 мм. Корпус - розбірний, ремонтопридатний. Умовний тиск за паспортом Ру-16 бар. Купити кульовий кран 11с41п 125 мм, 11с67п Pn16 можна за ціною від 7286 грн. Пристрій – повнопрохідний 125/125 мм. Технічні характеристики, вага, розміри відповідають ГОСТ, ТУ – ТУ У 29.1-23392043-001. Застосування – газові господарства, водопостачання, ЖКГ, тепломережі.
Технічні характеристики кульового крана 11с41п Ду125 мм Ру16 фланцевого
Технічні характеристики кульового крана 11с41п Ду125 Ру16 з паспорта – вага та габарити, креслення з розмірами, пристрій, принцип роботи, розшифровка маркування, інструкція з монтажу, заміни, ремонту, посібник з експлуатації, клас герметичності, виробник та ціна кульового пристрою Ду-125 Ру -16.
|
Параметри |
Технічні характеристики кульового крана 11с41п Ду125 Ру16 фланцевого |
|||
| Повнопрохідний | Стандартнопрохідний | |||
|
Умовний діаметр |
Мм |
125 |
||
|
Дюйм |
4 |
|||
|
Діаметр проходу, мм |
125 |
100 | ||
|
Тип проходу |
Повнопрохідний |
|||
|
Тип корпусу |
Розбірний |
|||
|
Тиск |
Бар |
16 |
||
|
Кгс/см² |
||||
|
МПа |
1,6 |
|||
|
Клас герметичності |
"А" (відсутність протікання) |
|||
|
Кріплення |
Фланець/фланець |
|||
|
Управління |
Ручне |
|||
|
Робоче середовище |
Вода, пара, нафтопродукти, інертні гази, природний газ |
|||
|
t робочого середовища, °С |
-35...+180 |
|||
|
Встановлення |
Надземна |
|||
|
Гарантія |
12 місяців |
|||
Типи виконань та аналоги газового кульового крана 11с41п:
- 11с341п Dn125 з редуктором;
- 11с941п Dn-125 під електропривод;
- 11с42п Ду 125 Ру16 цільнозварної;
- 11с67п 125 мм Ру16 газовий.
Мають аналогічні приєднувальні розміри з фланцевими клиновими засувками.
Креслення з паспорта та влаштування кульового крана 11с41п сталевого
Запчастини та пристрій кульового крана 11с41п Ду125:
- Куля, марка сталі 20х17;
- Шток із сталі марки 20х13;
- Корпус – сталь 20;
- Фторопластове кільце ущільнювача кулі – Ф4К20;
- Прокладання штока - фторопласт Ф4;
- Фторсиліканове кільце ущільнювача штока;
- Сталевий фланець – 3СП;
- Шпилька;
- Сталевий гровер 125г;
- Низька гайка;
- Гайка.
Розміри, вага та габарити фланцевого крана 11с41п Ду125 Ру-16
Габарити та вага, габаритні та приєднувальні розміри фланцевого кульового крана 11с41п Ду-125 Ру16 для монтажу у трубопровід – будівельна довжина, висота з паспорта, ширина, діаметр фланця, вага, довжина важеля.
|
Габарит |
Розміри кульового крана 11с41п Ду125 фланцевого, мм |
Діаметр фланця, отворів, мм |
Вага (маса) кг |
|||||||||||
|
DF1 |
DF2 |
DF3 |
n |
125/100 | 125/125 | |||||||||
|
Dn |
125 |
245 |
270 | 210 |
18 |
8 |
28,7 |
42,2 | 33,1 | |||||
|
D |
100 | 125 | ||||||||||||
|
L |
255 |
255 | 356 | |||||||||||
|
H |
150 |
190 | 169 | |||||||||||
|
A |
543 |
543 | 315 | |||||||||||
Призначення, принцип роботи кульового крана 11с41п Ду125 Ру16 сталевого
Згідно з паспортом фланцевий кран 11с41п 125 мм Ру16 заборонено застосовувати як регулюючий пристрій, тільки як запірний. Кульовий фланцевий Ду125 Ру16 відкривається поворотом рукоятки проти годинникової стрілки до упору, закривається поворотом ручки за годинниковою стрілкою.
Розшифровка маркування газового крана 11с41п Ру16
Умовне позначення та розшифровка маркування газового кульового затвора 11с41п Ру16:
- 11 – тип трубопровідної арматури
- С – матеріал деталей корпусу
- 41 – номер моделі
- П – матеріал ущільнення
- Ду-125 – умовний діаметр проходу, мм
- Pn16 – номінальний тиск (Бар, кгс/см²)
Інструкція та посібник з експлуатації
Інструкція з монтажу з паспорта, посібник з експлуатації кульового крана 11с38п 125 мм Ру16:
- Положення під час монтажу на трубопровід – горизонтально, вертикально
- Характеристики довговічності з паспорта – 10 років для рідкого середовища, 30 років для газу
- Повний середній ресурс – 10 000 циклів
- Газовий кульовий кран випробуваний водою тиском 1,5 МПа на міцність, 1,1 МПа на герметичність
- Регламент безпеки транспортування та експлуатації згідно з ГОСТ 12.2.085:2007, ДСТУ 2456
- Кульовий пристрій 11с41п монтується в трубопровід після очищення від іржі, окалини, бруду.
- Запірний пристрій не повинен піддаватися навантаженням та вібрації від трубопроводу, передбачаються додаткові опори та компенсатори.
- Робоче середовище має бути чистим без механічних включень
- Ремонт, заміна, монтаж, демонтаж кульового пристрою заборонено за наявності тиску у магістралі
- Щоб уникнути виникнення несправностей кілька разів на рік проводити 2-3 цикли відкриття/закриття
Паспорт 11с41п
Завантажити паспорт кульового фланцевого крана .
Ціна кульового крана 11с41п 125 мм Ру16 повнопрохідного фланцевого, стандартнопрохідного
Ціна кульового крана 11с41п 125 мм Ру16 залежить від заводу-виробника, характеристик комплектуючих, рік випуску, стан (новий, б/в, із зберігання), ціни монтажних частин КМЧ і комплектів фланців у відповідь КОФ. Для актуалізації ціни кульової засувки Ду125 фланцевої, розрахунку ціни доставки, можливість купити кульовий кран 11с41п Ду125 нижче за прайсову ціну – зверніться до відділу продажу Слобожанського заводу.
|
Ціна шарового крана 11с38п Ду125 Ру16 фланцевого, грн |
Виробник |
||
|
Повнопрохідний |
Стандартнопрохідний |
||
| 12696 | 7286 | Україна | |
Купити кульовий кран 11с41п Ду125 Ру16, 11с67п сталевий фланцевий в Україні
СЛЕМЗ запропонує Вам купити кульовий кран 11с41п Ду125 Ру16 за ціною заводу-виробника з комплектом фланців у відповідь КОФ. Пропонуємо декілька цін кульового фланцевого пристрою Ду-125 Ру-16 українських, європейських, китайських виробників. У ціну включений повнопрохідний газовий сталевий кран 11с41п 125/125 мм Pn16, паспорт, інструкція з монтажу, посібник з експлуатації, сертифікат відповідності. Гарантія відповідності технічних характеристик, габаритних розмірів, ваги діючим ГОСТ та ТУ. Усі запірні кульові крани 11с41п діаметром 125 мм Ру16 перевіряються на міцність та герметичність водою та повітрям. Вам залишається обрати зручну форму оплати та доставки – Новою поштою, САТ, Делівері, самовивозом з Харкова, Києва.
