Кульовий кран 11с52п Ду15 Ру16
Купити з доставкою по Україні
Точні ціни та допомога у консультанта
| Модель: | 11c52п Ду15 Ру16 |
| Тип: | Стальной, фланцевый |
| Умовний діаметр, Ду: | |
| Розташування: | Харьков, Украина |
| Габарити (ДхШхВ): | 100×95×73 мм |
| Вага: | 1 кг |
| Гарантія: | 12 месяцев |
| Наявність: | Є в наявності |

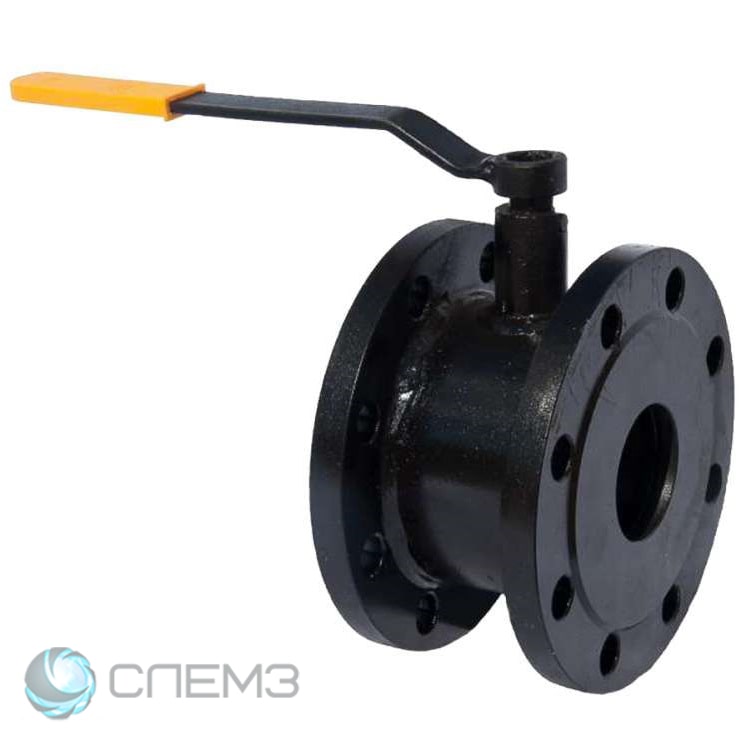

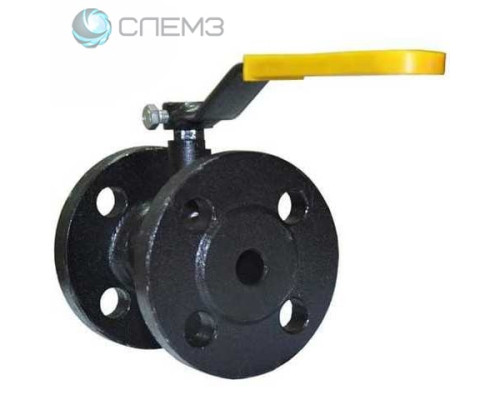

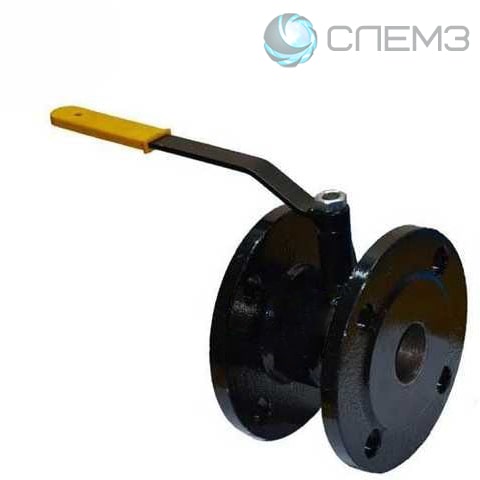

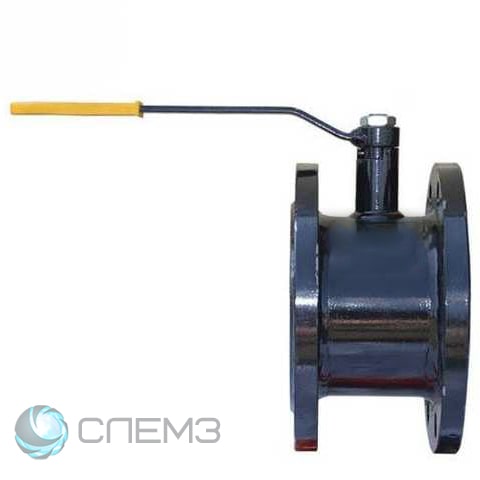

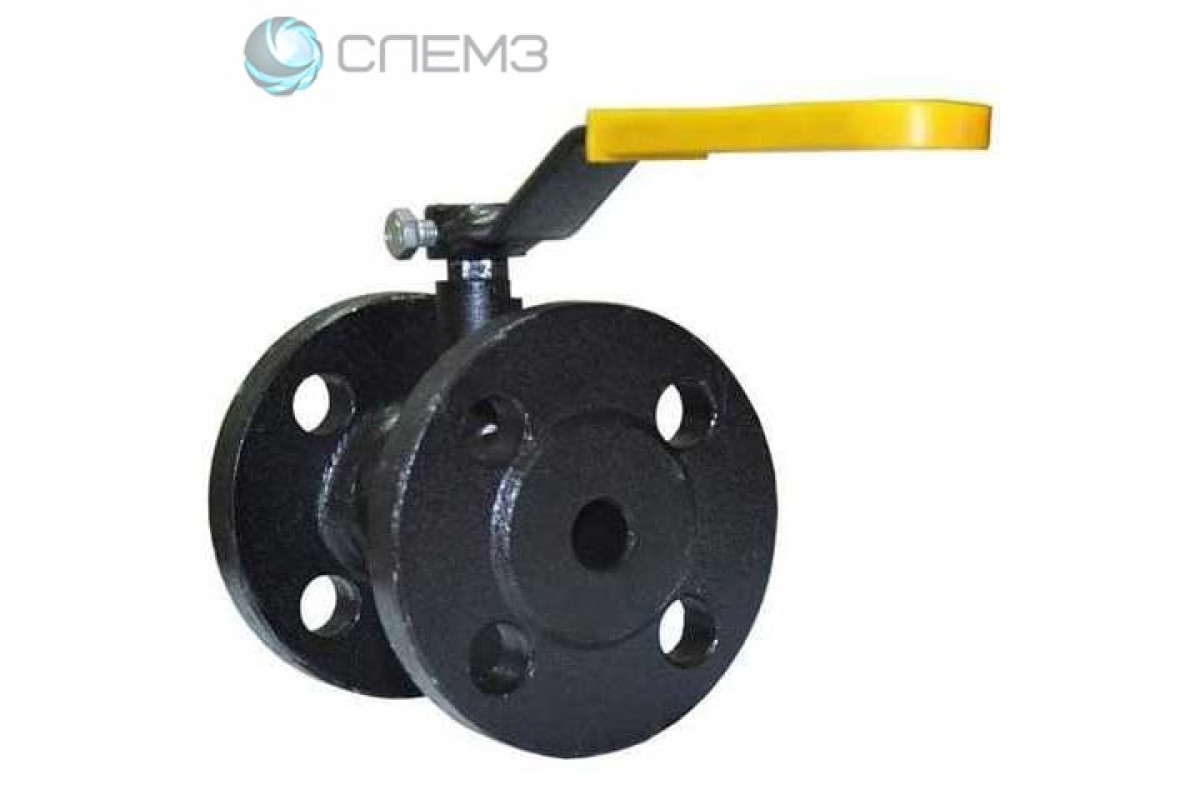

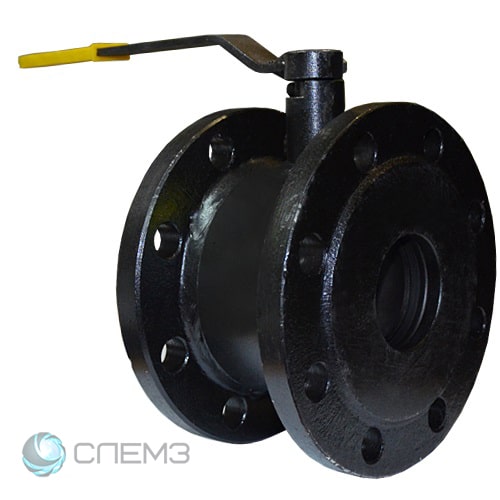

Кульовий кран 11с52п Ду15 Ру16 – сталевий фланцевий кран діаметром 15 мм. Корпус - цільнозварний, укорочений, з малою будівельною довжиною - 100 мм. Умовний тиск за паспортом 16 бар. Купити кульовий кран 11с52п Ду-15 Ру16 можна за ціною від 1152 грн. Пристрій - стандартний 15/10 мм, повнопрохідний 15/15 мм. Характеристики, вага, розміри відповідають ГОСТ, ТУ – ТУ У 29.1-23392043-001. Застосування – для води, пари, газу, нафтопродуктів.
Технічні характеристики кульового крана 11с52п 15 мм Ру16 сталевого
Параметри з паспорта та технічні характеристики кульового крана 11с52п діаметром 15 мм – креслення з габаритними розмірами з паспорта, пристрій, принцип роботи, розшифровка маркування, інструкція з монтажу та посібник з експлуатації, клас герметичності, виробники та ціна кульового крана 11с52п Ду15.
|
Параметри |
Технічні характеристики кульового крана 11с52п 15 мм Ру16 фланцевого |
|||
|
Умовний діаметр |
Мм |
15 |
||
|
Дюйм |
1/2 |
|||
|
Діаметр проходу, мм |
15 |
10 |
||
|
Тип проходу |
Повнопрохідний |
Стандартнопрохідний |
||
|
Тиск |
Бар |
16 |
||
|
Кгс/см² |
||||
|
МПа |
1,6 |
|||
|
Клас герметичності |
"А" (відсутність протікання) |
|||
|
Кріплення |
Фланець/фланець |
|||
|
Робоче середовище |
Вода, пара, нафтопродукти, інертні гази |
|||
|
t робочого середовища, °С |
-35...+180 |
|||
|
Встановлення |
Надземна |
|||
|
Гарантія |
12 місяців |
|||
Типи виконань та аналоги сталевого кульового крана 11с52п 15 мм:
- 11с352п з редуктором
- 11с952п під електропривод
- 11с42п Ду15 Ру16 фланцевий
- 11нж42п Ду15 Ру16 нержавіючий
Влаштування кульового крана 11с52п діаметром 15 мм фланцевого
Запчастини та пристрій кульового крана 11с52п діаметром 15 мм:
- Пробка у вигляді кулі – сталь 20х17
- Сталевий шток – 20х13
- Сталевий корпус – Ст20
- Кільце ущільнювача кулі – фторопласт Ф4К20
- Сталева втулка - 08х13
- Тарілчаста пружина – ст65г
- Сталева опорна шайба - 3сп
- Ущільнення штока – фторопласт Ф4
- Сталевий штифт – ст45
- Сталевий фланець – 3СП
- Ручка зі сталі – 3СП
- Гайка

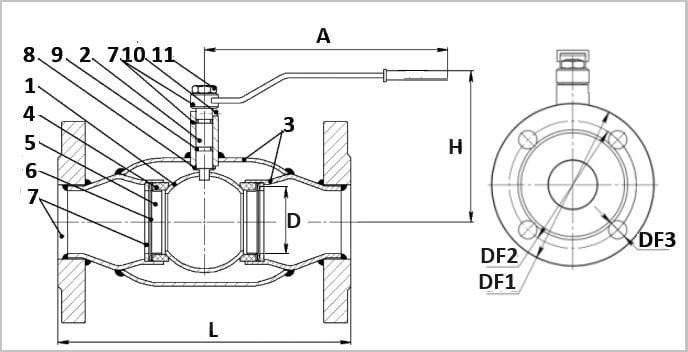

Габаритні розміри сталевого крана 11с52п Ду15, креслення з паспорта
Монтажні габарити та габаритні розміри сталевого крана 11с52п Ду15 Ру16 – будівельна довжина, висота з паспорта, ширина, діаметр фланця, вага, довжина рукоятки.
|
Габарит |
Розміри кульового крана 11с52п Ду15 сталевого, мм |
Діаметр фланця, отворів, мм |
Вага, маса, кг |
|||||
| Стандартний 15/10 | Повнопрохідний 15/15 |
DF1 |
DF2 |
DF3 |
n |
15/10 | 15/15 | |
|
Dn |
15 |
95 |
65 |
14 |
4 |
1,9 |
||
|
D |
10 | 15 | ||||||
|
L |
100 |
|||||||
|
H |
73 |
75 | ||||||
|
A |
124 |
|||||||
Призначення, принцип роботи кульового крана 11с52п Ду15 Ру16 сталевого
За паспортом кульовий кран 11с52п 15 мм Ру16 можна використовувати на трубопроводах тільки як запірний пристрій. Експлуатація як регулюючої арматури суворо заборонена. При повороті важеля проти годинникової стрілки до упору відбувається відкриття фланцевого шарового крана 11с52п Ду15 Ру16, закривається поворотом ручки за годинниковою стрілкою.
Розшифровка маркування сталевого крана 11с52п Ру16 діаметром 15 мм
Умовне позначення та розшифровка маркування фланцевого крана 11с52п 15 мм Ру16:
- 11 – вид трубопровідної арматури
- С – матеріал корпусу
- 38 - типорозмір
- П – матеріал ущільнення
- Ду-15 – умовний діаметр
- Pn16 – номінальний тиск
Інструкція та посібник з експлуатації
Інструкція з монтажу з паспорта, посібник з експлуатації сталевого кульового крана 11с52п 15 мм Ру16:
- Настановне положення на трубопроводі – горизонтально, вертикально
- Характеристики надійності з паспорта – 10 років для рідин, 30 років для газу
- Середнє напрацювання на відмову – 10000 циклів
- Заходи безпеки під час перевезення та експлуатації за ГОСТ 12.2.085:2007, ДСТУ 2456
- Перед монтажем кульового пристрою 11с52п трубопровід очищається від іржі, окалини, піску.
- За наявності навантажень на арматуру та вібрації трубопроводу встановлюються опори та компенсатори
- Робоче середовище має бути чистим без механічних включень
- Перевіряти на несправності 2-3 циклами відкриття/закриття кілька разів протягом року

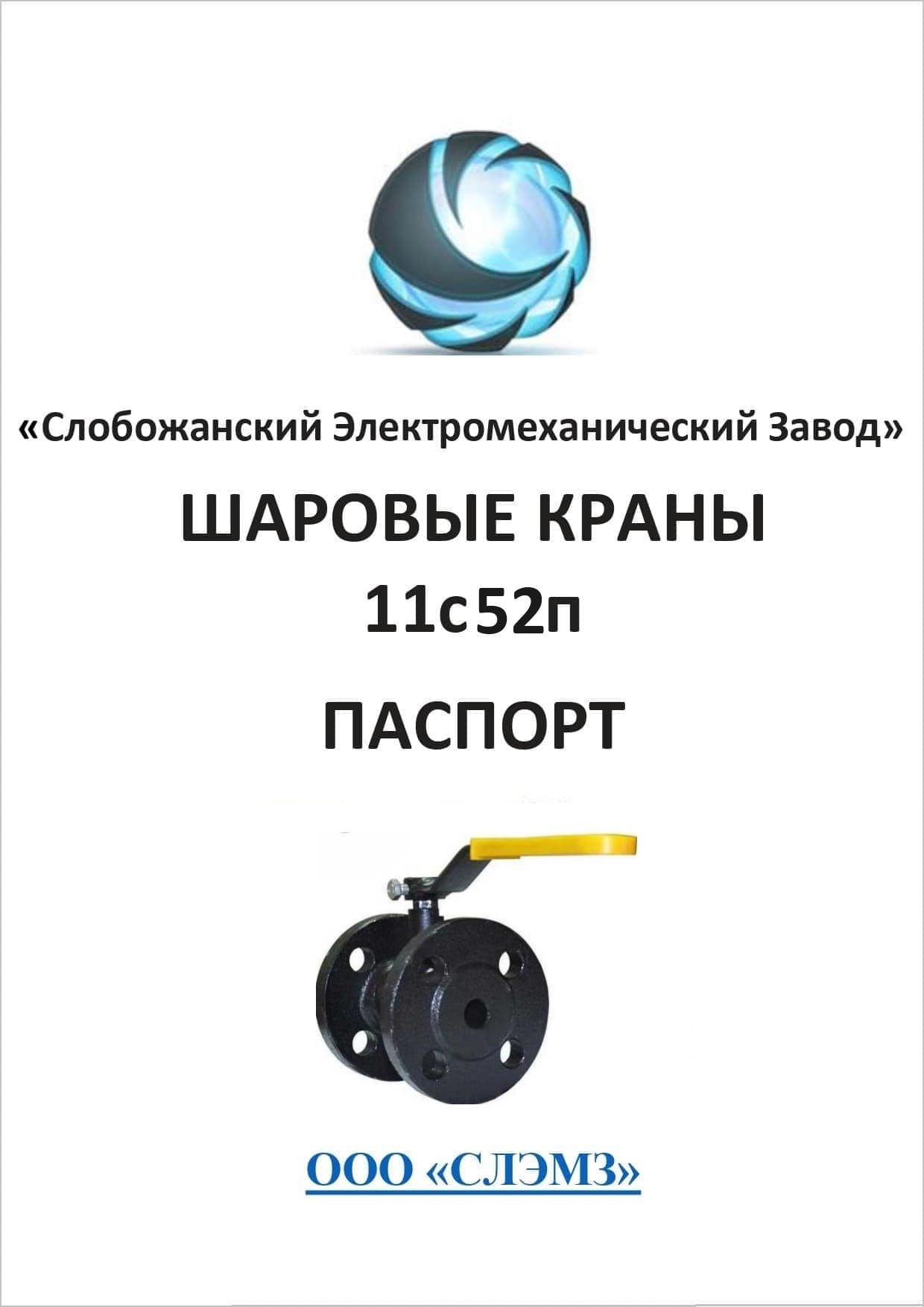

Паспорт 11с52п 15 мм Ру16
Завантажити паспорт кульового фланцевого крана .
Ціна кульового крана 11с52п 15 мм Ру16 фланцевого
На ціну кульового крана 11с52п 15 мм Ру16 впливають виробник, характеристики вузлів, рік виробництва, стан (новий, б/в, із зберігання), необхідність купити комплектуючі – комплекти фланців у відповідь КОФ, монтажних частин КМЧ. Щоб отримати актуальну ціну фланцевого крана 11с52п Ду15, ціну перевезення, можливість купити за ціною, нижчою за прайс – зверніться до менеджера СДЕМЗ.
|
Ціна кульового крана 11с52п Ду15 Ру16 сталевого, грн |
Виробник |
|
|
Стандартнопрохідний |
Повнопрохідний |
|
|
1152 |
1270 |
Україна |
Купити кульовий кран 11с52п 15 мм Ру16 сталевий в Україні
Телефонуйте у відділ продажу Слобожанського заводу, щоб купити кульовий кран 11с52п 15 мм Ру16 укорочений за заводською ціною або підібрати аналог на заміну. Ви зможете вибрати найкращу ціну кульового карана 11с52п Ду15 Ру16 виробництва України, Європи, Китаю, зручну форму оплати та перевізника - Нова пошта, САТ, Делівері, самовивіз з Харкова, Києва. Фланцеві сталеві крани 11с52п Ру16 проходять пневмо- та гідровипробування на міцність та герметичність тиском до 1,5 МПа, перевірку на відповідність ГОСТ та ТУ технічних характеристик, габаритних розмірів, ваги. Кульовий кран 11с52п Ру16 діаметром 15 мм поставляється з паспортом, інструкцією, монтажним кресленням, посібником з експлуатації у стандартному та повнопрохідному виконанні.
