Крани кульові комбіновані

Комбінований кран – вид сталевого кульового крана із комбінованим способом монтажу до трубопроводу. Тип приєднання - зварювання-фланець, під приварювання-муфта. Використовується в магістральних газопроводах та водопроводі з номінальним тиском Ру (Pn) 10-40 кгс/см² для води, газу, пари, нафтопродуктів із температурою до 180 °С. Умовний діаметр Ду(Dn) 15-200 мм. Управління – ручне, із пневмо-, електроприводом, редуктором. ГОСТ та ТУ комбінованих кранів:

• виготовлення - ТУ У 29.1-23392043-001
• клас герметичності - "А" ДСТУ EN 12266-1:2015
• кліматичне виконання - УХЛ1 згідно з ГОСТ 15150
• вимоги до безпеки - ДСТУ ГОСТ 12.2.085:2007, ДСТУ 2456

Технічні характеристики

Каталог та технічні характеристики кульових кранів комбінованих – типи та маркування, діаметр та тиск, розміри та креслення, пристрій та принцип роботи, посібник з експлуатації та монтажу.

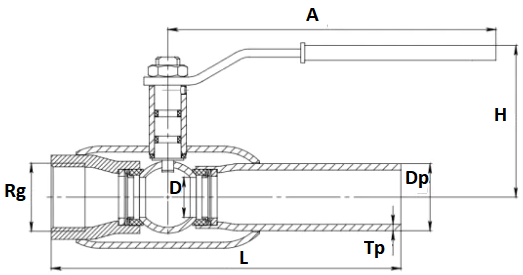

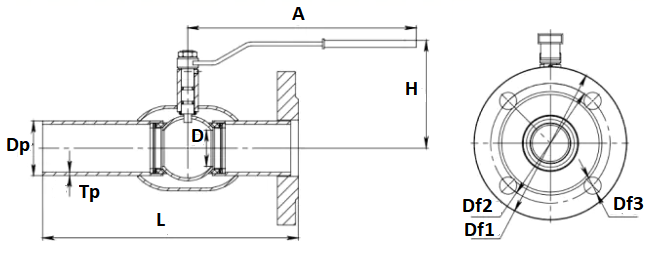

Креслення та розміри комбінованого крана фланець-зварювання та зварювання-різьблення

Креслення та габаритні розміри комбінованого кульового крана типу зварювання/фланець та різьблення/зварювання з технічного паспорта. Будівельна довжина, розмір ручки, діаметр фланця та патрубка, розміри різьблення для монтажу до трубопроводу.

Пристрій та принцип роботи

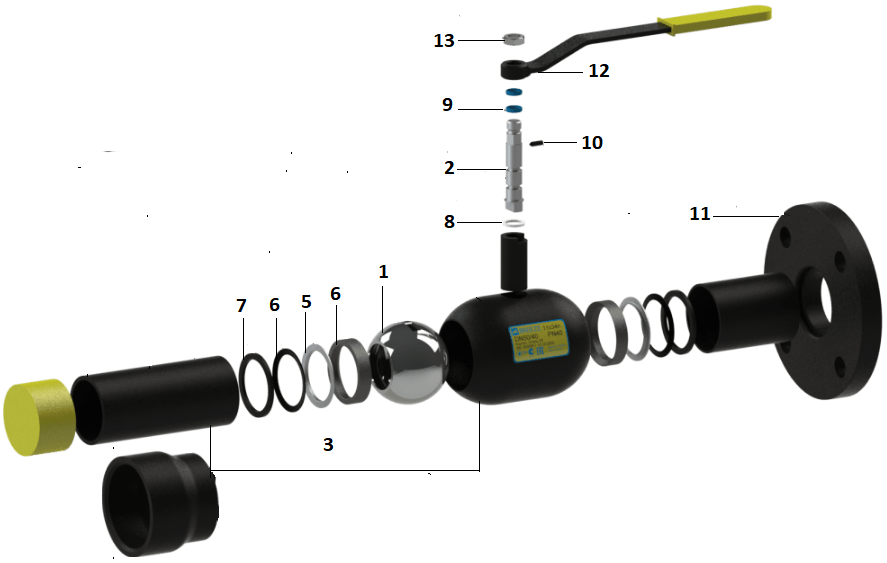

Матеріали деталей, схема пристрою комбінованого крана кульового типу:

Інструкція з експлуатації

Рекомендації та протипоказання з інструкції з експлуатації комбінованого крана:

• Термін служби – понад 10 років для рідких середовищ, не менше 30 для газу
• Повний середній ресурс – 10 000 циклів
• Монтажне положення при встановленні будь-яке
• Перед встановленням трубопровід очищається від піску, бруду, окалини.
• Не повинен зазнавати навантажень від трубопроводу
• Робоче середовище не повинно містити механічних домішок, здатних пошкодити кульову пробку
• Щоб уникнути заклинювання, кілька разів на рік проводиться 2-3 цикли відкриття-закриття.
• Заборонено монтаж, демонтаж, ремонт виробу за наявності робочого середовища, тиску у магістралі

Ціна

Ціна комбінованого кульового крана визначаються діаметром Dn, тиском Pn, робочим середовищем, температурою, виробником комбінованого крана, типом приводу, формою оплати та кількістю кульових кранів у замовленні. В асортименті шарові крани комбінованого типу провідних виробників - LD, Breeze, Interval.

Купити комбінований кульовий кран

У Слобожанського заводу Ви можете купити комбінований кульовий кран сталевий - фланець-зварювання, зварювання-різьблення з діаметром Ду 15-200 мм, для газопроводів та водопроводів з тиском Ру 25-40 кгс/см². Підбирає комбіновані крани для газу, води, нафтопродуктів. Комплект постачання – комбінований кран кульового типу ручний, з електроприводом, редуктором, паспорт з інструкцією з експлуатації, гарантія, сертифікат відповідності. Стандартнопрохідні цільнозварні комбіновані крани перевіряються ВТК на міцність, щільність та герметичність водою та повітрям.
