Крани кульові Ду-100

Габаритні розміри та діаметри в мм газових кульових кранів Ду-100

Позначення шарових кранів Ду100:

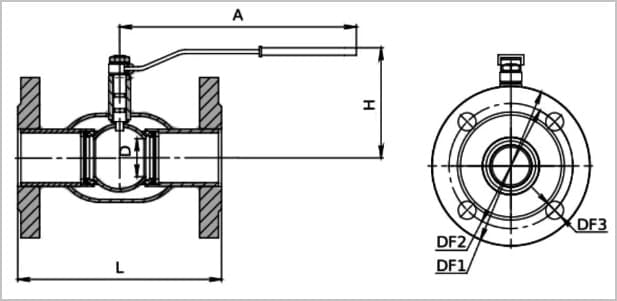

Пристрій та креслення кульових кранів 100 мм фланцевих, під приварювання

Запірний елемент кульового крана Ду-100 – плаваюча або зафіксована в опорах куля з наскрізним отвором. Сферичний затвор закріплений осі. У відкритому положенні вісь отвору та трубопроводу збігаються, затвор перекриває потік поворотом рукоятки на 90°. Конструкція та деталі кульового крана Ду-100 – корпусні деталі, ручка, затвор кульового типу, прокладки, сальникове набивання, ущільнення, шпиндель, гайки. Установка – надземна, підземна (з подовженим штоком). Влаштування кульового крана Ду-100 мм:

• Повнопрохідні. Діаметр проходу дорівнює номінальному діаметру трубопроводу;
• Стандартнопрохідні. Діаметр звуженого проходу менший, ніж у магістралі.

Штуцерні, муфтові крани Ду-100 з різьбленням усередині, зовні використовуються на газових магістралях високого тиску (ГОСТ 21345-2005, ГОСТ 9702-87). Типи комбінованих кульових кранів 4 дюйми - фланцевий / приварний, різьбовий / під приварювання. Крани Ду-100 під приварювання вварюються в трубопровід згідно з ГОСТ 16037 зварюванням газового, дугового типу. Крани Dn100 сталеві фланцеві, міжфланцеві, укорочені, виготовляються за ГОСТом 28343-89. Монтаж до трубопроводу за допомогою фланців у відповідь. Кран Ду-100 – сучасний аналог засувки з меншими габаритами, зручним керуванням, меншою ціною, тривалим ресурсом. Позначення та матеріальні виконання ущільнювальних кілець крана Ду-100:

Ціліснозварний кран Ду-100 неремонтопридатний. У розбірних кульових кранах Ду-100 замінюються кільця, ущільнення, але низька ціна нового пристрою робить ремонт недоцільним. Напрацювання на відмову до 10 000 циклів, термін служби для рідких середовищ – 10 років, для газу – до 30 років. Тиск при випробуванні крана Ду-100 мм на міцність – 1,5 МПа, на герметичність – 1,1 МПа водою, повітрям – 0,6 МПа. Несправності кульового крана Ду 100 мм, причини та методи ремонту.

Технічні характеристики приварних, муфтових, фланцевих кранів DN-100

У таблиці з технічними характеристиками вказані основні марки шарових кранів Ду-100 фланцевих, під приварювання, різьбових. Муфтові кульові крани Ду-100 з кріпленням В-В внутрішня-внутрішня, В-Н внутрішня-зовнішня, Н-Н зовнішня-зовнішня.

Зустрічаються модифікації кульового крана Ду-100 мм: трискладовий, двоскладовий, литий, моноблочний, укорочений, із майданчиком під привід. Матеріали запчастин – сталь марки 100Л, нержавіюча сталь, чавун, латунь. За типом кульові Ду-100 діляться на двоходові та триходові. До ряду особливостей можна віднести моделі: з американкою, на високий тиск Ру40, з важелем, з розбірним корпусом, зі спуском повітря, для манометра. Поширено кульові крани Ду-100 виробництва України, Китаю, Туреччини, Польщі, Італії, КНР, Іспанії. Бренди та виробники з контрольованою ціною кульового крана Ду-100:

Breeze;
Genebre;
Fado;
Ayvaz;
Qingdao;
Efar;
Zetkama;
Valtec;
Valvo;
Danfoss;
Gross;
F.I.V.;
Pingyilu;
11б27п1.

Монтаж та порядок встановлення

Регламент установки на водопровід із паспорта кульової засувки Ду-100:

1. Візуальний огляд розмірів внутрішніх порожнин водопровідного шарового затвора;
2. Очищення магістралі від піску, пилу, бруду, окалини, іржі;
3. Огляд трубопровідної ділянки на відсутність перекосів, вигинів, вібрації, стискування;
4. Виключити вплив маси теплопроводу на болтові та кріпильні з'єднання;
5. Установка фланців у відповідь металевих плоских без перекосів;
6. Відкриття/закриття пристрою на предмет безперебійної роботи частин, що рухаються;
7. Випробування на герметичність відповідно до ГОСТ 2874 для води, ГОСТ 17433 для повітря, газу при t<40;
8. Почергова підтяжка сталевих болтів для щільного прилягання паронітової/біконітової прокладки до дзеркал на фланцях.

Ціна кранів кульових Ду100

На ціну кульового крана Ду-100 впливає його конструкція, робоче середовище та тиск, тип проходу матеріали корпусу та ущільнень, спосіб монтажу, об'єм партії та вартість доставки. Як формується ціна крана Ду-100:

• стандартнопрохідні кульові засувки мають менші габарити і масу, а відповідно дешевші за повнопрохідні.
• у сталевої, чавунної арматури ціна приблизно однакова. Найдорожчі – нержавіючі, латунні, бронзові

• розбірні пристрої дорожчі за цільозварні, хоча їх ремонт технічно складний, невиправдано витратний

Ціни на кульові крани Ду-100 фланцеві, приварні актуальні на 01.06.2023. Є можливість придбати з ПДВ, без як приватна особа, фізична особа або отримати вантаж післяплатою з передоплатою за транспортні витрати.
