Крани кульові Ду20

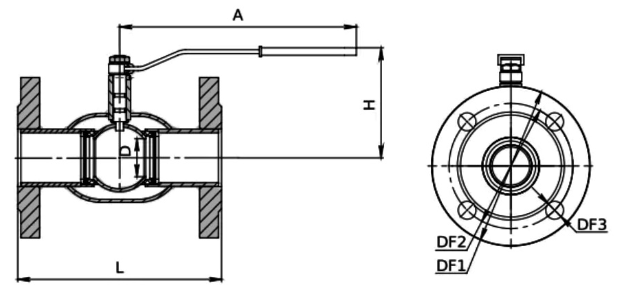

Габаритні розміри та діаметри в мм газових кульових кранів Ду20

Позначення кульових кранів Ду20:

Пристрій та креслення кульових кранів Ду-20

Запірний елемент кульового крана Ду20 – плаваюча або зафіксована в опорах куля з наскрізним отвором. Кульовий затвор закріплений на штоку. У відкритому положенні вісь отвору та трубопроводу збігаються, затвор перекриває потік поворотом рукоятки на 90°. Конструкція та деталі кульового крана Ду-20 – корпусні деталі, ручка, затвор кульового типу, прокладки, сальникове набивання, ущільнення, шток, гайки. Установка – надземна, підземна (з подовженим штоком). Влаштування кульового крана Ду20 мм:

• Повнопрохідні. Діаметр проходу Ду20 дорівнює номінальному діаметру трубопроводу 20 мм;
• Стандартнопрохідні. Діаметр звуженого проходу менший, ніж у магістралі.

Повнопрохідні муфтові латунні шарові крани Ду20 11б27п1 Ру16 з внутрішнім, зовнішнім різьбленням для газових магістралей високого тиску (ГОСТ 21345-2005, ГОСТ 9702-87). Типи комбінованих кульових кранів Ду20 - фланець/приварювання, муфтовий/зварювання. Кульові до рани Ду-20 під приварювання вварюються у трубопроводів відповідно до ГОСТ 16037 зварювання газового, дугового типу. Кульові крани Ду20 сталеві фланцеві, міжфланцеві, укорочені, виготовляються за ГОСТом 28343-89. Монтаж до трубопроводу фланцями у відповідь. Кульовий кран Ду-20 – сучасний аналог засувки з меншими габаритами, зручним керуванням, меншою ціною, тривалим ресурсом. Позначення та матеріальні виконання ущільнювальних кілець кульового крана Ду-20:

Кульовий кран Ду-20 із цільнозварним корпусом неремонтопридатний. У повнопрохідних латунних кранах муфтових Ду20 11б27п1 Ру-16 можна замінити кільця, ущільнення, але низька ціна муфтового пристрою робить ремонт недоцільним. Напрацювання на відмову до 10 000 циклів, термін служби для рідких середовищ – 10 років, для газу – до 30 років. Тиск при випробуваннях кульового крана Ду-20 мм на міцність – 1,5 МПа, герметичність – 1,1 МПа водою, повітрям – 0,6 МПа. Несправності кульового крана Ду20 мм, причини та методи ремонту.

Технічні характеристики сталевих, латунних муфтових кранів Ду20

Таблиця технічних характеристик, марки кульових кранів Ду20 муфтових 11б27п1 Ру16, фланцевих стандартно- та повнопрохідних. Муфтові шарові крани 11б27п1 Ду-20 повнопрохідні з кріпленням В-В внутрішня-внутрішня, В-Н внутрішня-зовнішня, Н-Н зовнішня-зовнішня.

Модифікації кульового крана Ду-20: трискладовий, двоскладовий, литий, моноблочний, укорочений, водорозбірний, з підводним майданчиком. Матеріали корпусу – сталь марки 25Л, нержавіюча сталь, чавун, латунь. Типи кульових кранів Ду20 - двоходові та триходові. Моделі та особливості конструкції Ду20: з американкою, на високий тиск Ру40, з важелем, розбірні, зі спуском повітря, для/під манометр. Кульові крани Ду-20 виготовляються в Україні, Китаї, Туреччині, Польщі, Італії, КНР, Іспанії. Бренди та виробники з контрольованою ціною кульового крана Ду20:

Монтаж та порядок встановлення крана Ду-20

Регламент установки на водопровід із паспорта кульового крана Ду20:

1. Візуальний огляд розмірів внутрішніх порожнин водопровідної кульової засувки Ду-20;
2. Очищення магістралі від піску, пилу, бруду, окалини, іржі;
3. Огляд трубопровідної ділянки на відсутність перекосів, вигинів, вібрації, стискування;
4. Виключити вплив маси теплопроводу на болтові та кріпильні з'єднання;
5. Установка фланців у відповідь Ду-20 металевих плоских без перекосів;
6. Перевірка відкриттям/закриттям пристрою Ду20 на предмет безперебійної роботи частин, що рухаються;
7. Випробування на герметичність кульового крана Ду20 відповідно до ГОСТ 2874 для води, ГОСТ 17433 для повітря, газу при t<40;
8. Почергова підтяжка сталевих болтів для щільного прилягання паронітової/біконітової прокладки до дзеркал на фланцях;
9. Норми безпеки експлуатації та транспортування – ДСТУ 2456; * ДСТУ ГОСТ 12.2.085:2007.

Ціна кранів кульових Ду20 повнопрохідних, стандартнопрохідних

На ціну шарового крана Ду-20 впливає конструкція, робоче середовище, тиск, стандартний або повнопрохідний матеріали ущільнень, тип монтажу, об'єм партії, вартість доставки. Як формується ціна кульового крана Ду20:

• стандартнопрохідні кульові крани Ду20 мають менші габарити і масу, а відповідно дешевші за повнопрохідні;
• ціна сталевої та чавунної арматури приблизно однакова. Найдорожчі – нержавіючі, муфтові латунні 11б27п1 Ду20, бронзові;

• ціна розбірних пристроїв Ду-20 вище, ніж у цільнозварних, хоча їх ремонт технічно складний, невиправдано витратний

Ціни на кульові крани Ду-20 з латуні та стали актуальними на 01.06.2023. Є можливість купити з ПДВ, як фізична особа, отримати вантаж післяплатою з передоплатою за транспортні витрати.

Купити кульові крани Ду20 в Україні

У Слобожанського заводу Ви можете купити крани кульові Ду20 на тиск Pу16, Ру25, Ру40 сталеві фланцеві та під приварювання, латунні муфтові 11б27п1 Ду-20, чавунні з паспортом за низькою ціною українського, європейського, китайського виробництва з механічним ручним керуванням. Ми запропонуємо декілька варіантів цін крана Ду20, озвучимо переваги, відгуки, дефекти, дамо консультацію щодо способів демонтажу старих пристроїв Ду-20, монтажу в трубопровід, схеми встановлення монтажної довжини, розбору по деталях, розмірах, розшифровці, вазі, ГОСТ, надамо сертифікат, 3д модель, фото партії перед відправкою, розрахуємо вартість кульового крана Ду-20 та терміни доставки САТ, Новою Поштою, Делівері, самовивозом у Харкові міжфланцевих, фланцевих, муфтових запірних пристроїв Ду-20. У СЛЕМЗ Ви також зможете купити заслінки поворотні батерфляй Ду20, зворотні міжфланцеві клапани. Отримуйте знижки при купівлі комплектів монтажних частин - переходи, муфти, бочки, відводи, різьблення, болти, прокладки, американки, штуцери, фланці у відповідь Ду-20 (КОФ). Купуйте вигідно повнопрохідні кульові крани Ду20 (3/4 дюйма) у СЛЕМЗ для газу латунні, сталеві за актуальною ціною, всі розміри латунного 11б27п1 в наявності.
