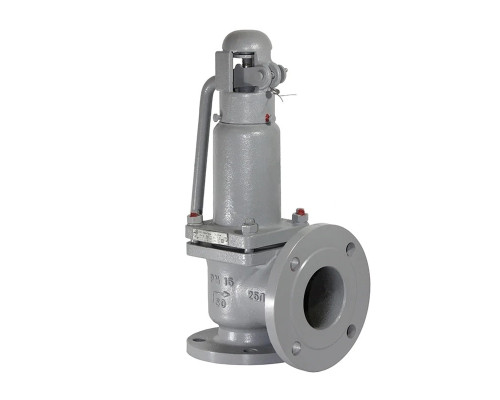

Запобіжний клапан 17с56нж Ду125 Ру16/Ру40
Купити з доставкою по Україні
Точні ціни та допомога у консультанта
| Модель: | Клапан 17с56нж Ду-125 Ру-16/Ру-40 |
| Тип: | Пружинный, стальной, фланцевый |
| Умовний діаметр, Ду: | |
| Розташування: | Харьков, Украина |
| Габарити (ДхШхВ): | 770×285×235 мм |
| Вага: | 57 кг |
| Гарантія: | 12 месяцев |
| Наявність: | Є в наявності |
Запобіжний клапан 17с56нж Ду-125 Ру16/Ру40 пружинний СППК4р - це скидний сталевий фланцевий повнопідйомний клапан з ручним підривом. Характеристики з паспорта СППК: умовний діаметр - Ду-125, номінальний тиск Ру-16, Ру-40, вага - до 57 кг; ТУ, ГОСТ - ТУ У 29.1-31117126-001:2012. Пристрій призначений для скидання надлишкового тиску в трубопроводах, посудинах, водогрійних котлах. Робоче середовище - вода, пара, неагресивні гази з температурою від -40 до +350 °С. Матеріал корпусу - сталь 25Л, ущільнення - нержавіюча сталь. Купити запобіжний клапан 17с56нж Dn125 Pn16/Pn40 можна в Україні за ціною від 28125 грн.
Технічні характеристики запобіжного клапана 117с56нж Ду-125 Ру16/Ру40 з паспорта
| Технічні характеристики із паспорта | Запобіжний клапан 17с56нж Ду-125 | ||
| Ру16 | Ру40 | ||
| Тип | Пружинний, повнопідйомний з ручним підривом | ||
| Пристрій | Закрите, герметичне | ||
| Номінальний тиск | МПа | 1,6 | 4,0 |
| кгс/см² | 16 | 40 | |
| Бар | |||
| Умовний діаметр, мм | на вході | 125 | |
| на виході | 125 | ||
| Коефіцієнт витрати | для рідких середовищ | 0,5 | |
| для газоподібних середовищ | 0,8 | ||
| Діаметр проточної частини сідла, мм | 48 | ||
| Діапазон налаштування пружини, МПа | 0,5...1,2 | 8...20 | |
| 1,2...1,5 | 20...30 | ||
| 2,5...4 | 30...40 | ||
| 4...8 | |||
| 8...16 | |||
| Приєднання до трубопроводу | Фланцеве | ||
| Застосування | Трубопроводи, судини, водогрійні котли | ||
| Робоче середовище | Пар, вода, неагресивні газоподібні середовища | ||
| Температура, ° С | min | -40 | |
| max | +350 | ||
| Матеріал | Корпус | Сталь марки 25л | |
| Золотник, сідло | Корозійностійка сталь (нержавіюча сталь) | ||
| Позначення, номер креслення | КАС 55001-125 | КАС 55002-125 | |
| КАС 55003-125 | КАС 55004-125 | ||
| Маса, кг | 55 | 57 | |
| Регламентуючий документ | ТУ У 29.1-31117126-001:2012 | ||
Креслення та розміри та вага пружинного клапана 17с56нж
| Розміри клапана 17с56нж Ду-125 | Вага, кг | |||
| Габарит | Ру-16 | Ру-40 | ||
| Pn16 | Pn40 | |||
| Dn | 125 | 55 | 57 | |
| Dn1 | 125 | |||
| L | 160 | |||
| L1 | 200 | |||
| D | 245 | 270 | ||
| D1 | 210 | 220 | ||
| D2 | 184 | |||
| D3 | 235 | 245 | ||
| D4 | 200 | 210 | ||
| D5 | 178 | 184 | ||
| b | 17 | 25 | ||
| b1 | 19 | 21 | ||
| d | 18 | 26 | ||
| d1 | 18 | |||
| H | 770 | |||
| n | 8 | |||
| n1 | ||||
Розшифровка маркування
Розшифровка маркування клапана 17с56нж:
- 17 - тип трубопровідної арматури;
- С – матеріал корпусу;
- 56 – номер моделі;
- НЖ – матеріал ущільнення;
Як розшифровується уловное позначення СППК4р 125-16:
- СППК – спеціальний пружинний запобіжний клапан;
- 4 – індекс модифікації;
- Р - з вузлом ручного відкриття та продування;
- 125-16 – діаметр, тиск.
Ціна клапана 17с56нж Ду125 Ру16/Ру40
Ціна клапана 17с56нж Ду125 пружинного залежить від виробника, матеріалу виготовлення корпусу, пружини, тиску, обладнання та робочого середовища, стану (новий, бу, після ремонту). Орієнтовна ціна запобіжного клапана 17с56нж Ду50 на 05.2025 - 28125 грн. Щоб уточнити вартість СППК4р 125-16, СППК4р 125-40 підібрати аналог на заміну, комплект для кріплення (відповідні фланці, прокладки, болти, гайки) - зверніться до менеджера.
Купити запобіжний пружинний клапан 17с56нж Ду125
У Слобожанського заводу Ви можете купити запобіжний клапан 17с56нж Ду125 Ру16/Ру40 пружинний, сталевий фланцевий повнопідйомний з ручним підривом. У комплекті постачання скидного клапана СППК4р - паспорт з інструкцією з експлуатації та схемою монтажу, сертифікат відповідності, окремо можна купити комплект відповідних фланців (КОФ), комплект монтажних частин (КМЧ), запасні пружини та інші деталі і ремкомплекти. Уся арматура поставляється з гарантією заводу-виробника, після проходження випробувань і налаштування на заданий тиск спрацьовування, технічні характеристики відповідають ГОСТ і ТУ.
