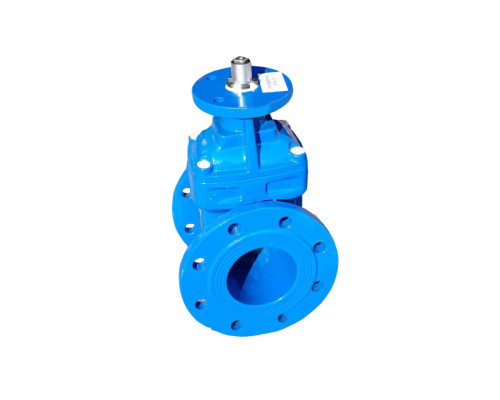

Засувка 30ч939р Ду100 Ру16
-1200x800.jpg "Засувка 30ч939р Ду100 Ру16")
Купити з доставкою по Україні
Точні ціни та допомога у консультанта
| Модель: | 30ч939р ду100 ру16 |
| Тип: | Клиновая чугунная |
| Умовний діаметр, Ду: | |
| Габарити (ДхШхВ): | 190×220×300 мм |
| Вага: | 18.5 кг |
| Гарантія: | 12 месяцев |
| Наявність: | Є в наявності |
Засувки 30ч939р Ду-100 Ру-16 чавунні фланцеві з гумовим клиновим запірним елементом. Використовуються як пристрій перекриття у магістралі потоку робочого середовища – вода, пара. Клас герметизації – «А», ГОСТ 9544-2005. Кліматичне виконання - У1, У2 за ГОСТ 15150-69, t max <130 o C. Засувки Ду-100 Ру-16 з гумовим клином ЛАЗ управляються електроприводом. Матеріал ущільнення – гума. Будівельна довжина – 190 мм, вага – 18 кг.
Технічні характеристики 30ч939р Ду100
|
Паспортні характеристики засувки |
30ч939р Ду100 Ру16 |
|
Тип |
Клинова |
|
Діаметр умовного проходу Ду(Dn), мм |
100 |
|
Вид затвора |
Клин гумовий |
|
Максимальний тиск Ру max , бар |
16 |
|
Мінімальний тиск Ру min , бар |
0,5 |
|
Матеріал корпуса |
Сірий чавун СЧ20 |
|
Виробник |
Україна, Польща, Китай |
|
Матеріал ущільнювальної прокладки |
ТРГ, Пораніт |
|
Сальникове набивання |
ТРГ, АГІ, АП-31 |
|
Застосування |
ГВП, ХВС |
|
Кліматичне виконання |
У1, У2 |
|
Експлуатаційні характеристики засувки |
Ду-100 Ру-16 |
|
Габаритні розміри LxDxH, мм |
190x220x300 |
|
Приєднання |
Фланець |
|
Кількість отворів у фланці, шт |
4 |
|
Робоча t min , o C |
-30,00 |
|
Робоча t max , o C |
130,00 |
|
Робоче середовище |
Вода |
|
Спосіб монтажу |
Вертикальний |
|
вага, кг |
18 |
|
Управління |
Ел привід |
|
Гарантійний термін, місяці |
12 |
|
Клас герметичності |
А |
Креслення
.jpg)
Електропривід
Підібрати електропривод необхідного типу: А, Б, В, Г можна за допомогою наведеної нижче таблиці.
|
Ду |
Таблиця підбору приводу | ||
|
Крутний момент Н*м |
К-ть про шпинделя |
тип приводу |
|
|
100 |
70 |
13,5 |
А |
Габаритні розміри та вага Ду100 Ру16
|
Засувка |
Габаритні розміри, вага 30ч939р Ду100 Ру16 |
||||||||
| Ду |
L |
D |
D1 |
D2 |
n |
d |
h |
Н | маса, кг |
| 100 |
190 |
220 | 180 | 158 |
4 |
18 |
3 |
300 | 18 |
Розшифровка
Розшифровка маркування:
- 30 - тип запірної арматури;
- Ч – матеріал корпусу;
- 939 – № моделі;
- Р – ущільнення EPDM.
Ціна чавунної засувки з гумовим клином
| Виробник | Ціна засувки 30ч939р Ду 100 мм з ПДВ |
| Китай "Стандарт" | 8694 |
| Китай "Люкс" | 13500 |
Купити засувку 30ч939р Ду-100 з електроприводом ГЗ
Купити засувку 30ч939р Ду100 Ру16 з електроприводом в Україні можна китайського, українського, виробництва. На ринку зустрічаються бу, нові та складського зберігання. Різниця у ціні досягає 50% без ПДВ. Ми запропонуємо кілька виробників, розповімо переваги та недоліки, озвучимо актуальні ціни.
