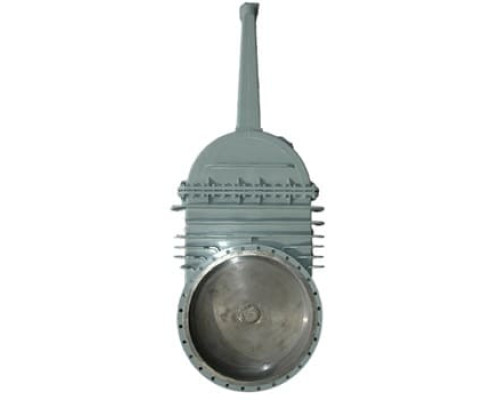

Засувка 30с947нж Ду-1000
Купити з доставкою по Україні
Точні ціни та допомога у консультанта
| Модель: | 30с947нж Ду-1000 |
| Тип: | Клиновая стальная |
| Умовний діаметр, Ду: | |
| Габарити (ДхШхВ): | 550×1290×3394 мм |
| Вага: | 1319 кг |
| Наявність: | Є в наявності |
Засувка 30с947нж Ду-1000 – клинова штампосварна арматура з умовним діаметром Ду 1000 мм з електроприводом. Корпус – сталевий, кріплення – фланцеве, шпиндель – висувний. Тиск – Ру4. Вага – 1319 кг. Будівельна довжина – 550 мм. Клас герметичності - А, B, C, D (ГОСТ 9544-93).
Технічні характеристики засувки 30с947нж Ду-1000
|
Технічні характеристики |
Засувка 30с947нж Ду-1000 |
|
|
Тип, пристрій |
Клинова, штапозварна |
|
|
Умовний діаметр Ду (Dn), мм |
1000 |
|
|
Номінальний тиск Ру (Pn) |
Бар |
4 |
|
Кгс/см² |
||
|
МПа |
0,4 |
|
|
Монтаж на трубопроводі |
Вертикально/горизонтально |
|
|
Матеріал |
корпус |
Сталь СТ20, 09Г2С |
|
кільця |
Нержавіюча сталь ЦН-6Л |
|
|
Застосування |
ГВП, ХВС, газ, нафтопродукти |
|
|
Max. температура робочого середовища, °С |
300 |
|
|
Кріплення |
Фланцеве/під приварювання |
|
|
Вага, маса, кг |
1319 |
|
|
Управління |
Електричний привід |
|
|
Клас герметичності |
A/B/C/D |
|
|
Повний середній термін служби |
10 років |
|
|
Середній ресурс, циклів |
2500 |
|
|
Напрацювання на відмову не менше циклів |
500 |
|
|
Крутний момент, Нм |
840 |
|
|
Число оборотів шпинделя |
141 |
|
|
Час відкриття/закурення |
2,9-3,1 |
|
|
Модифікації/аналоги |
30с574нж з редуктором |
|
Перейти до характеристик засувки 30с947нж Ду-1200.
Габаритні розміри та вага засувок 30с947нж Ду-1000
|
Діаметр |
Приєднання електроприводу |
Габаритні розміри засувки 30с925нж Ду-1200 |
Отворів у фланці, шт |
вага, кг |
||||||
|
L |
H |
B |
H1 |
h |
D1 |
d |
||||
|
Ду1200 |
У |
550 |
3394 |
1290 |
2804 |
588 |
1120 |
30 |
28 |
1319 |

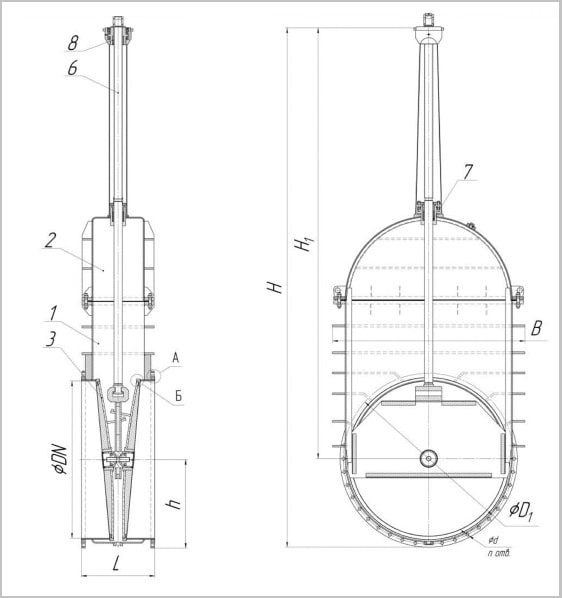

Креслення засувки 30с947нж Ду-1000
ГОСТ та ТУ
ТУ, ГОСТ для засувки 30с947нж Ду-1000 :
- 5762-2002 – виробництво;
- 3706-93 – будівельна довжина;
- 33259-2015 – фланцеве з'єднання;
- 33257-2015 – процедури випробувань;
- 9544-93 – герметичність ущільнень.
Розшифровка маркування 30с947нж Ду-1000
Позначення та розшифровка маркування електроприводної засувки 30с947нж Ду-1000:
- 30 – вид арматури;
- С – матеріал корпусу;
- 9 - ел-привід;
- 47 - № моделі;
- НЖ – матеріал ущільнення;
- Ду1000 – умовний діаметр.

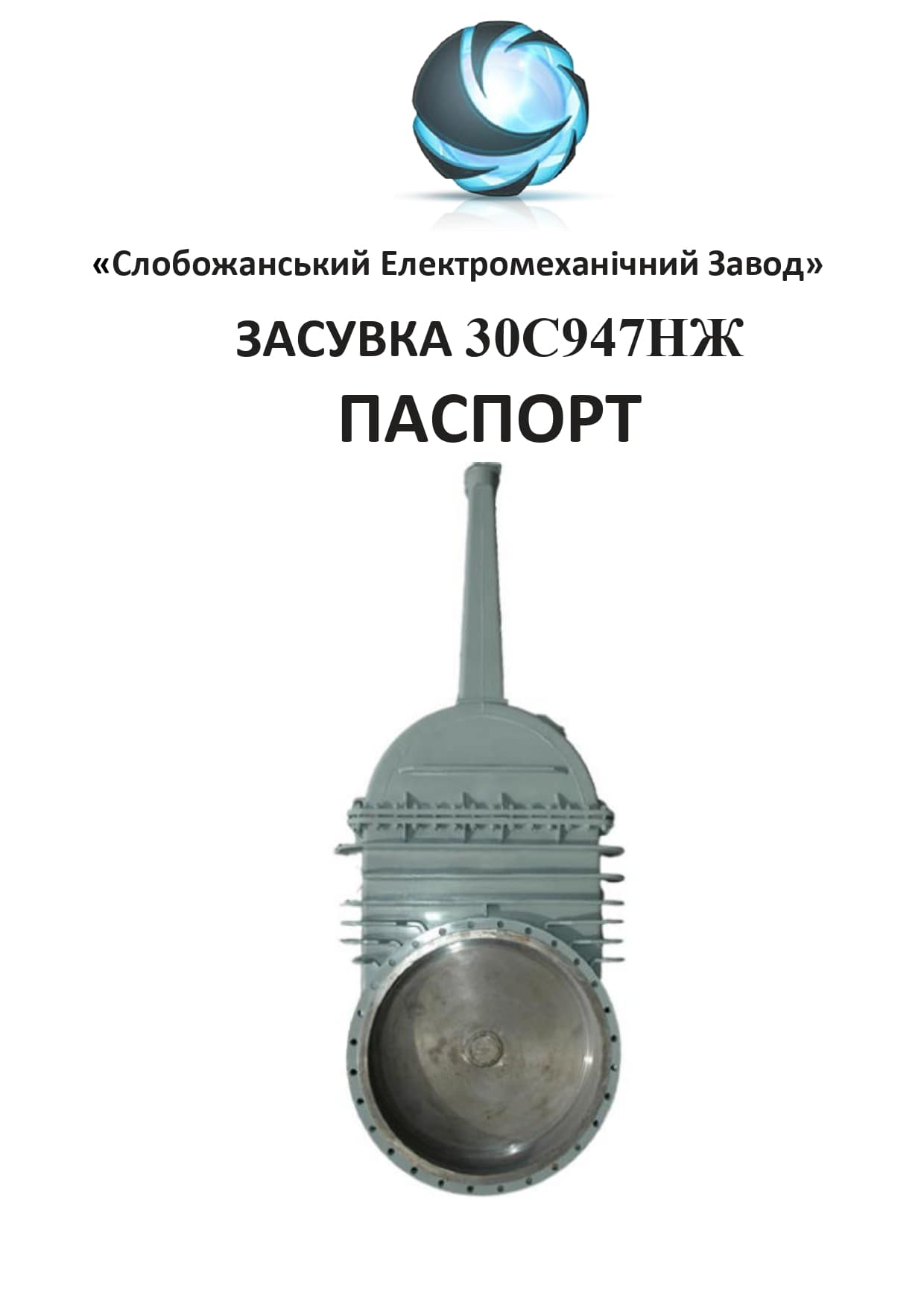

Паспорт засувки Ду-1000 Ру4
Паспорт засувки Ду-1000 під електропривод, сертифікат відповідності, посібник з експлуатації входять до обов'язкового комплекту постачання.
Ціна засувки 30с947нж Ду-1000
Ціна засувки 30с947нж Ду-1000 залежить від умов експлуатації, типу кріплення (фланцевих/приварних), характеристик робочої рідини, додаткових комплектуючих, виконання приводу (загальнопромислове та вибухозахищене).
| Засувка 30с947нж Ду-1000 Ру4 |
Ціна без ПДВ, грн |
|
Dn-1000 |
396000 |
Ціни у таблиці орієнтовні. Для уточнення звертайтесь до відділу продажу.
Купити засувку 30с947нж Ду-1000
Щоб 30с947нж Ду-1000 Ру4 з електроприводом клинову, враховуйте характеристики: стан - бу або нова, фланецева/під приварку, вид електроустаткування (багатооборотний МЕП, Auma, Тула). У СЛЕМЗ Ви зможете купити засувку Ду 1000 мм, електрифіковану, сталеву, чавунний аналог на заміну з паспортом, посібником з експлуатації, гарантією, сертифікатом відповідності, кріпленням. Відправимо фото партії перед відправкою, розміри, прайс з актуальними цінами та терміни доставки товарів по Україні.
