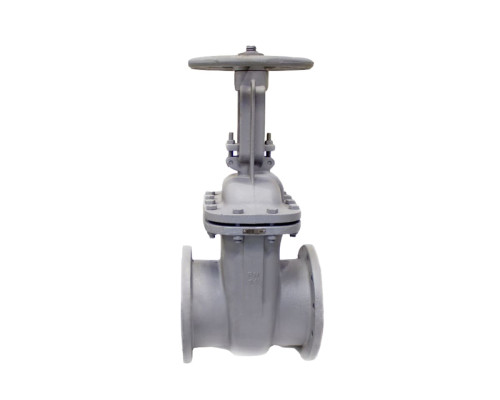

Засувка 30с41нж Ду150 Ру16 сталева

Испытания перед отправкой


Модель:30с41нж ду150 ру16
Тип:Клиновая стальная
Умовний діаметр, Ду:

Ду-150

Розташування:Харьков, Украина
Габарити (ДхШхВ):350×290×600 мм
Вага:80 кг
Гарантія:12 месяцев
Наявність:Є в наявності

Цена: от 9800 грн.



1 відгуків

Засувки 30с41нж Ду150 Ру16 сталеві фланцеві з клиновим запірним елементом. Використовуються як запірний пристрій перекриття потоку робочого середовища – вода, пара, нафтопродукти. Клас герметизації – «А», ГОСТ 9544-2005. Кліматичне виконання - У1 за ГОСТ 15150-69, t max <425 o C. Засувки Ду-150 Ру-16 з висувним шпинделем керуються вручну маховиком. Матеріал ущільнення – нержавіюча сталь. Будівельна довжина – 350 мм, вага – 80 кг.

Призначення та діапазон температур для клинової засувки 30с41нж Ду150 Ру16:

  • t<425 o C для води та пари;
  • t<180 o C для нафти та олії;
  • t<220 o C для бензольних вуглецю;
  • t<425 o C для розчину лугу, смол, олії, надсмольних вод та фенолятів.
Засувка 30с41нж ду150 ру16 клинова сталева засувка каналізаційна

Технічні характеристики

Паспортні характеристики засувки

30с41нж Ду150 Ру16

Тип

Клинова дводискова

Діаметр умовного проходу Ду(Dn), мм

150

Вид затвора

Клин розпірний

Максимальний тиск Ру max , бар

16

Мінімальний тиск Ру min , бар

1,0

Матеріал корпусу

Сталь 25

Виробник

Україна

Матеріал ущільнювальної прокладки

ТРГ, Пораніт

Сальникове набивання

ТРГ, АГІ, АП-31

Застосування

ГВП, ХВС

Кліматичне виконання

У1, У2

Експлуатаційні характеристики засувки

Ду-150 Ру-16

Габаритні розміри LxDxH, мм

350x290x600

Тип приєднання

Фланець

Кількість отворів у фланці, шт

8

Робоча t min , o C

-25,00

Робоча t max , o C

425,00

Робоче середовище

Вода, пара

Спосіб монтажу

Вертикальний/горизонтальний

вага, кг

80

тип приводу

Маховик ручний

Гарантійний термін, місяці

12

Клас герметичності

А

Пристрій

Улаштування запірної фланцевої засувки 30с41нж Ду-150 Ру-16:

  1. Сталевий корпус;
  2. Кришка корпусу;
  3. Диск;
  4. Клин розпірний;
  5. Сальник;
  6. Маховик;
  7. Гайка;
  8. Втулка різьбова;
  9. Шпіндель (шток);
  10. Прокладання;
  11. Сальникові кільця.

Креслення розміри сталевої клинової засувки 30с41нж Ду-150 Ру-16

Габаритні розміри, вага та діаметр фланця Ду-150 Ру-16

Габаритно-приєднувальні розміри

Діаметри та кріплення фланця

маса, кг

Ду

PN

L

H

V

D

D1

D2

Nxd

150

16

280

682

-

280

240

-

8x16

80

Правила монтажу та введення в експлуатацію

Послідовність монтажу в трубопровід та введення в експлуатацію:

  1. Фланцеві сталеві засувки Ду150 Ру16 30с41нж кріпляться у зручних для обслуговування ділянках магістралі висувним шпинделем (маховиком) вгору та вбік;
  2. Перед установкою проводитися знежирення;
  3. При монтажі арматури на трубопроводі переконайтеся в рівномірному розподілі навантаження по периметру прокладки ущільнювача;
  4. Після монтажу перевірте герметичність з'єднань прокладки; Підтікання усуньте по черзі підтяжкою болтів. Переверніть маховик вручну з помірним зусиллям та усуньте заїдання;
  5. Наявність піску, накипу та окалини у робочому середовищі значно знижує термін служби.

Монтаж сталевої засувки 30с41нж Ду150 Ру16 фланцевий

ГОСТ

Стандарти клинових дискових сталевих засувок:

  1. Виробництво – ГОСТ 5762-2002;
  2. Будівельна довжина – ГОСТ 3706-93;
  3. Фланцеве з'єднання – ГОСТ 33259-2015;
  4. Процедури випробувань – ГОСТ 33257-2015;
  5. Герметичність ущільнень – ГОСТ 9544-93.

Засувка сталева 30с41нж Ду150 Ру16 клинова ГОСТ

Де придбати засувки 30с41нж Ду-150 Ру-16 в Україні?

Купити сталеву засувку 30с41нж Ду150 ру16 клинову міжфланцеву
Засувка 30с41нж Dn150 pn16 клинова для води
Фланцева засувка із сталі Ду150 мм
Засувка сталева клинова 30с41нж з висувним шпинеделем діаметр 150 мм

Купити засувки 30с41нж Ду-150 Ру-16 можна в Україні китайського, німецького, українського, російського виробництва. На ринку зустрічаються бу, нові та складського зберігання. Різниця у ціні досягає 50% без ПДВ. Ми запропонуємо кілька виробників, розповімо переваги та недоліки, озвучимо актуальні ціни на засувки 30ч6бр Ду-150 Ру-10 , 30ч39р Ду-150 Ру-16 , 30ч47бк Ду-150 Ру-6 .

Гарантія

За результатами випробувань перед відвантаженням ВТК видає гарантію на сталеві фланцеві засувки 30с41нж Ру-16 - 12 місяців.

Ціна

Оптимальна точка ціна-якість – вітчизняні виробники зі зберігання. Готові підібрати китайські та німецькі аналоги з наявності.

Оплата

Офіційно працюємо з ПДВ і без, відправляємо післяплатою, можливий експорт, ціни в гривні.

Доставка

Швидко доставимо Україною будь-яким перевізником або власним транспортом за нижчою ціною.

Телефонуйте спеціалістам Слобожанського заводу для підбору, консультацій, уточнення цін, оформлення замовлення на купівлю або ремонт клинових сталевих засувок 30с41нж Ду150 Ру16 з фланцем.
