Засувка 30с946нж Ду-500
Купити з доставкою по Україні
Точні ціни та допомога у консультанта
| Модель: | 30с946нж Ду-500 |
| Тип: | Клиновая стальная |
| Умовний діаметр, Ду: | |
| Габарити (ДхШхВ): | 350×1684×1880 мм |
| Вага: | 390 кг |
| Наявність: | Є в наявності |

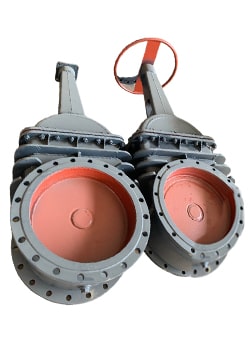

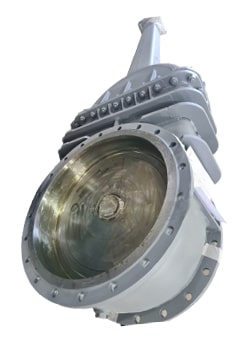

Засувка 30с946нж Ду-500 – клинова штампосварна арматура діаметром Ду 500 мм з електроприводом. Корпус – сталевий, кріплення – фланцева, шпиндель – висувний. Номінальний тиск Ру-6,3. Вага – 390 кг. Довжина 350 мм. Клас герметичності - А, B, C, D (ГОСТ 9544-93).
Технічні характеристики засувки 30с946нж Ду-500
|
Технічні характеристики |
Засувка 30с946нж Ду-500 |
|
|
Тип |
Клинова |
|
|
Пристрій |
Штапозварювальна |
|
|
Умовний діаметр Ду (Dn), мм |
500 |
|
|
Номінальний тиск Ру (Pn) |
Бар |
6,3 |
|
Кгс/см² |
||
|
МПа |
0,63 |
|
|
Положення на трубопроводі |
Вертикальне/Горизонтальне |
|
|
Матеріал |
корпус |
Сталь СТ20, 09Г2С |
|
кільця |
Нержавіюча сталь ЦН-6Л |
|
|
Max. температура робочого середовища, °С |
300 |
|
|
Застосування |
ГВП, ХВС, газ, нафтопродукти |
|
|
Довжина будівельна ГОСТ 3706-93, мм |
350 |
|
|
Спосіб кріплення |
Фланцеве/під приварювання |
|
|
Управління, привід |
Електричний |
|
|
Клас герметичності |
A/B/C/D |
|
|
Повний середній термін служби, років |
10 |
|
|
Середній ресурс, циклів |
2500 |
|
|
Напрацювання на відмову не менше, циклів |
500 |
|
|
Гарантійний термін, місяці |
12 |
|
|
Модифікації/аналоги |
30с46нж ручна; 30с546нж з редуктором |
|
Перейти до характеристик засувки 30с946нж Ду-600.
Габаритні розміри та вага засувки 30с946нж Ду-500
|
Діаметр |
Приєднання електроприводу |
Габаритні розміри засувки 30с964нж Ду-500, мм |
Отворів у фланці |
вага, кг |
||||||
|
L |
H |
B |
H1 |
h |
D1 |
d |
||||
|
Ду500 |
В |
350 |
1880 | 684 | 1560 | 320 | 600 |
22 |
16 | 390 |

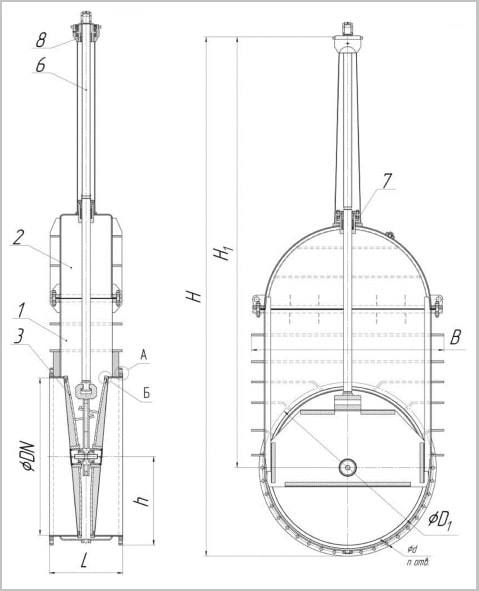

Креслення засувки 30с946нж Ду-500
ГОСТ та ТУ
ТУ, ГОСТ для засувок з електроприводом 30с946нж Ду-500:
- 5762-2002 – виробництво;
- 3706-93 – будівельна довжина;
- 33259-2015 – фланцеве з'єднання;
- 33257-2015 – процедури випробувань;
- 9544-93 – герметичність ущільнень.
Розшифровка маркування 30с946нж Ду-500
Позначення та розшифровка маркування електроприводної засувки 30с946нж Ду-500:
- 30 – вид арматури;
- С – матеріал корпусу;
- 9 - ел-привід;
- 47 - № моделі;
- НЖ – матеріал ущільнення;
- Ду500 – умовний діаметр.

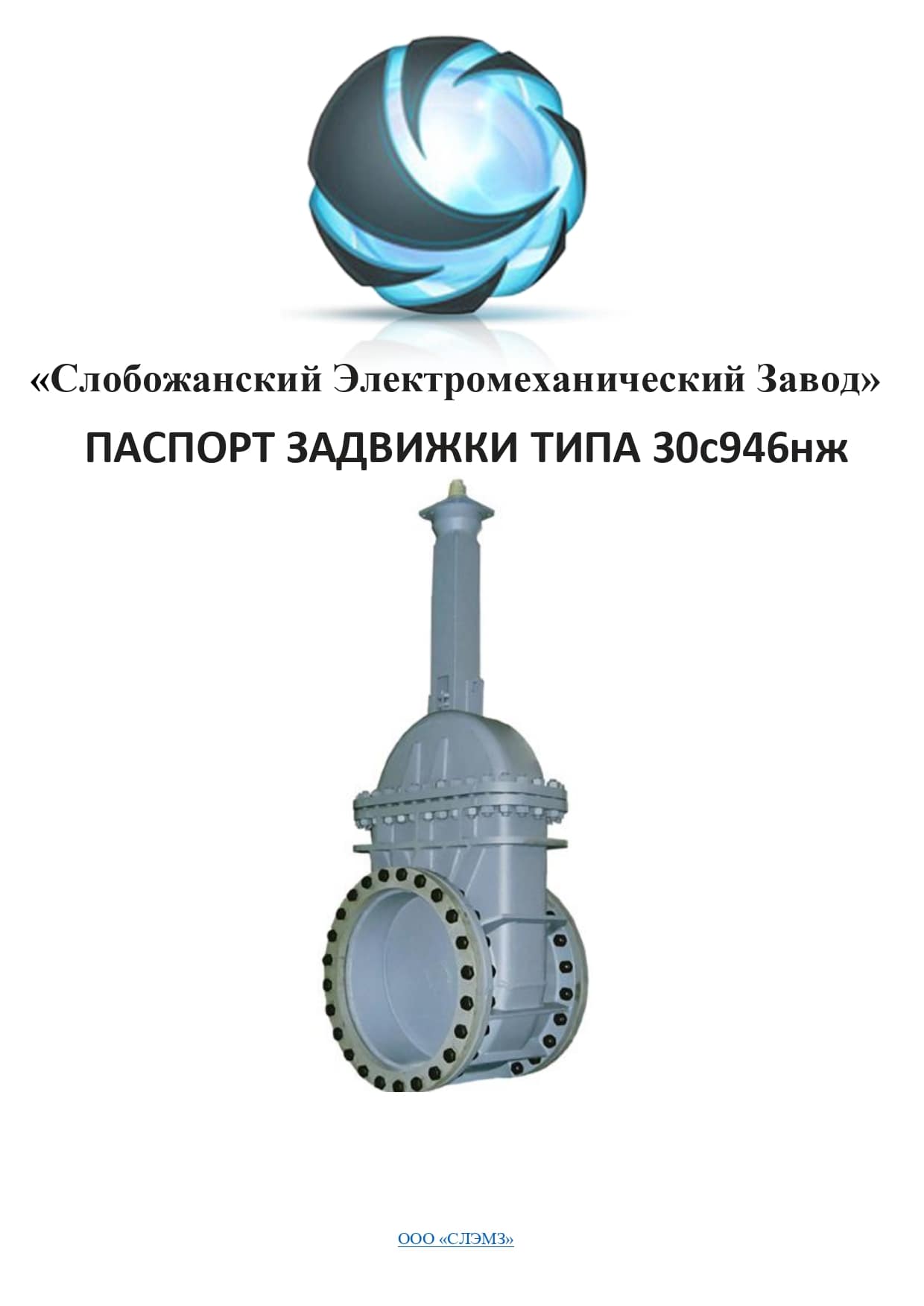

Паспорт засувки Ду-500
Паспорт засувки Ду-500, сертифікат відповідності, інструкція з експлуатації та монтажу обов'язково входять до комплекту поставки.
Ціна засувки Ду-500 30с946нж
Ціна засувки Ду-500 30с946нж залежить від умов експлуатації, характеристик робочої рідини, додаткових комплектуючих, виконання приводу (загальнопромислове та вибухозахищене), виробника, кріплення (фланцевих, приварних).
|
Типорозмір засувки 30с946нж Ду-500 |
Ціна без ПДВ, грн |
|
Dn-500 |
117000 |
Ціни у таблиці орієнтовні. Для уточнення звертайтесь до відділу продажу.
Купити засувку 30с946нж Ду-500
Щоб купити засувку 30с946нж Ду-500 клинову враховуйте характеристики - стан - бу або новий, тип електроприводу, фланцеве або приварне кріплення. Ми запропонуємо купити засувку Ду 500 мм електрифіковану сталеву або чавунний аналог на заміну, з паспортом, посібником з експлуатації, описом, гарантією, сертифікатом, кріпленням. Відправимо фото партії перед відправкою, розміри, прайс із актуальною ціною та терміни доставки.
