Затвор дисковий з електроприводом – це поворотна запірно-регулююча заслінка віддаленого типу керування. Корпус, диск виготовляються із чавуну марки GGG-25, 40, нержавіючої сталі AISI 304 (нержавійки), алюмінію, сталі марки СТ20. Електричний привід черв'ячного чи планетарного типу встановлюється замість ручки, штурвала чи маховика на платформу зверху. Контрольна стрілка позначає положення диска по відношенню до сідла ущільнювача. Дискові затвори монтуються фланцевим, міжфланцевим, приварним способом.

Каталог, характеристики поворотних дискових затворів з електроприводом

У каталозі представлені фланцеві, міжфланцеві дискові заслінки з номінальним Ду (Dn) 50-2000 мм, з тиском Ру (Pn) 10-40 кг/см2, з диском з чавуну, сталі, фторопласту, нержавіючої сталі 08Х18Н10, 07Х18Х1, 07Х18Х1, , ковкого чавуну, NBR нітрильний каучук, EPDM. Кільця ущільнювальні дискової засувки бувають з фторопласту, гуми NBR, EPDM, VITON, сталі, етилен пропілен дієн мономер гуми М-класу. Затвори з електроприводом перекривають магістралі (труби) води, пари, зрідженого газу, харчових продуктів, нафтопродуктів, повітря, гліколю, стічних вод, хімічно активних рідин, прісної води, сипучих матеріалів. Стандартизація відповідно до ГОСТ 12820-80, 9544-93, 24856-81, 011-2004, 52720-2007, 24856-2014, 24856-2014.

Каталог дискових затворів з електроприводом Ру10
Марка дискового затвора з електроприводом	Технічні характеристики Ру10
Марка дискового затвора з електроприводом	Діаметр Ду (Dn), мм	Тиск Ру (Pn), бар	Габаритні розміри, LxDxH, мм	Тип кріплення	Температура рідини, 0С	маса, кг	Аналоги
32с937нж	50	10	108х160х265	фланець	Від -70 до 540	12	32с937р, 32с937п, 32с310р, 32с910р
	80		114х195х285			19
	100		127х215х300			27
	150		140х280х300			45
	200		152х335х370			66
	250		165х390х420			95
	300		178х440х500			124
	350		190х500х530			181
	400		216х560х570			260
	450		222х615х600			338
	500		229х670х680			360
	600		267х780х750			540
	700		292х895х810			580
	800		318х1010х905			845
	900		330х1110х960			1050
	1000		410х1220х1010			1500
	1200		470х1455х1175			2000
	1400		530х1675х1310			3000
	1600		600х1915х1460			4700
	1800		670х2115х1560			6500
	2000		760х2325х1670			8700

Каталог дискових затворів під електропривод з тиском Ру16
Маркування	Параметри дискового затвора з редуктором Ру16
Маркування	Діаметр Ду (Dn), мм	Тиск Ру (Pn), бар	Приєднувальні розміри, LxDxH, мм	Тип кріплення	Температура рідини, 0С	вага, кг	Аналоги
32с938нж	50	16	108х160х265	фланцеве	Від -70 до 540	12	32с938р, 32с938п
	80		114х195х285			19
	100		127х215х300			27
	150		140х280х300			45
	200		152х335х370			66
	250		165х405х420			99
	300		178х460х500			130
	350		190х520х530			188
	400		216х580х570			270
	450		222х640х600			350
	500		229х710х680			375
	600		267х840х750			560
	700		292х910х810			610
	800		318х1020х905			880
	900		330х1120х960			1100
	1000		410х1255х1010			1600
	1200		470х1420х1175			2150
32ч938р	50	16	43х-х161	міжфланцевий	Від -40 до 120	3,4	32ч538р, 32с310р
	65		46х-х175			3,66
	80		46х-х181			4,6
	100		52х-х200			5,8
	125		56х-х213			8,5
	150		56х-х226			9,5
	200		60х-х260			15
	250		68х-х292			23
	300		78х-х337			33,2
	350		78х-х368			58
	400		102х-х400			120
	450		114х-х422			136
	500		127х-х480			160
	600		154х-х562			260

Таблиця підбору затворів батерфляй під електропривод.

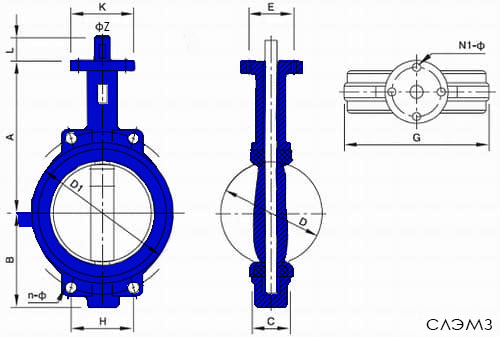

Креслення батерфляючи під електропривод

Таблиця батерфляїв з електроприводом
Номінальний діаметр, ДУ	Розміри батерфляїв під електропривод, мм
Номінальний діаметр, ДУ	Монтажна довжина, С	Висота, А+В+L	B	A	Діаметр загальний, D1	Діаметр отвору кріплення, n	Вага без приводу, кг
50	45	263	80	158	125	21	2,63
65	51	283	89	171	145	26	2,83
80	52	299	95	181	160	19	3,63
100	58	336	112	199	180	21	4,77
125	58	364	126	213	210	23	5,57
150	58	393	139	227	240	23	7,07
200	65	467	174	260	295	26	12,55
250	70	520	202	292	355	30	16,6
300	80	615	240	335	405	30	29,3
350	85	670	262	365	457	30	39,3
400	95	760	298	401	513	30	50,5
450	125	810	322	430	565	30	69,5
500	139	900	353	490	620	33	101,5
600	159	1120	474	569	774	35	174
800	190	-	-	-	950	39	459

Підібрати електропривод дискового затвора

Електроприводи для затворів
Діаметр умовний ДК	Електроприводи для затворів батерфляй
Діаметр умовний ДК	Маркування електроприводу	А	в	з	D	Е	F	G	н	J	вага, кг
100	NA06	52	455	20	231	175	255	223	113	108	16
125	NA09	56	473	26	231	175	255	223	113	108	19,2
150	NA15	56	496	26	261	184	255	266	139	108	20,8
200	NA15	60	512	15	261	184	255	266	139	108	27,1
250	NA28	68	662	80	285	202	302	300	159	130	43
300	NA60	78	733	80	325	226	343	349	191	178	58,3
350	NA60	78	757	80	325	226	343	349	191	178	-
400	NA100	102	784	80	325	226	343	349	191	178	-
450	NA150	114	957	80	325	226	476	388	191	178	-
500	NA200	127	1036	80	325	226	476	388	191	178	-
600	NA250	154	1121	80	325	226	476	388	191	178	-

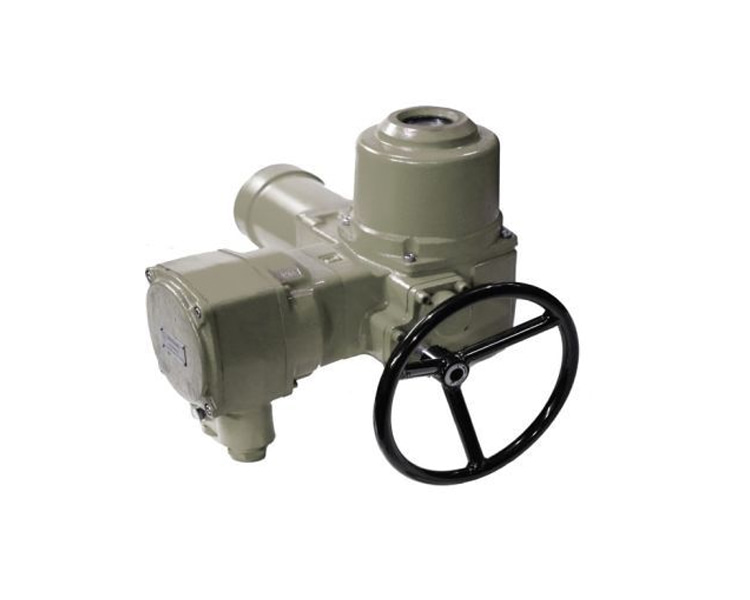

Електроприводи ГЗ
Найменування	Технічні характеристики електроприводів ГЗ
Найменування	Тип приєднання до арматури	Кількість оборотів вихідного валу	Номінальний крутний момент, Нм	Швидкість обертання, об/хв	Пусковий струм двигуна, А	Номінальний струм двигуна, А	Потужність двигуна, кВт	Маса, кг
ГЗ-А.70	А	1…26	70	24	5	1,2	0,18	24,1
ГЗ-А.100		1…300	100		6	1,5	0,25	39
ГЗ-ВА.100			100		6	1,5	0,25	57,6
ГЗ-А.150			150		7	1,6	0.37	39
ГЗ-ВА.150			150		7	1,6	0.38	57,6
ГЗ-Б-200	Б		200		12	2,3	0,55	52,4
ГЗ-ВБ.200			200		12	2,3	0,55	71,7
ГЗ-Б.300			300	24,36	16	2,8	0,75	52,9
ГЗ-ВБ.300			300		16	2,8	0,75	73,5
ГЗ-В.600	У	1…400	600		32	6	1,5	114
ГЗ-ВВ.600			600		32	6	1,5	139
ГЗ-В.900			900		50	9,8	2,2	121,1
ГЗ-ВВ.900			900		50	9,8	2,2	139
ГЗ-Г.2500	Г		2500	24	105	16	5,5	196,3
ГЗ-ВГ.2500	Г		2500	24		16		241,6
ГЗ-Д.5000	Д		5000	12		16		258,8
ГЗ-ВД.5000	Д		5000	12		16		307

Завантажити pdf з таблицями підбору електроприводу до дискових затворів Ру10-40 .

Перейти до засувок

Перейти до каталогу клапанів

Електроприводи AUMA, Belimo на заслінку поворотну

Багатооборотні електроприводи AUMA серії SA, SAR загальнопромислові та SQA, SQR вибухозахищені виробляють для фланцевих, міжфланцевих дискових затворів:

зі швидкістю вихідного валу 4-180 об/хв;
крутний момент 10-32000 Н * м;
з автоматичним відключенням приводу по моменту та шляху;
адаптовані з асинхронним електродвигунам постійного змінного струму.

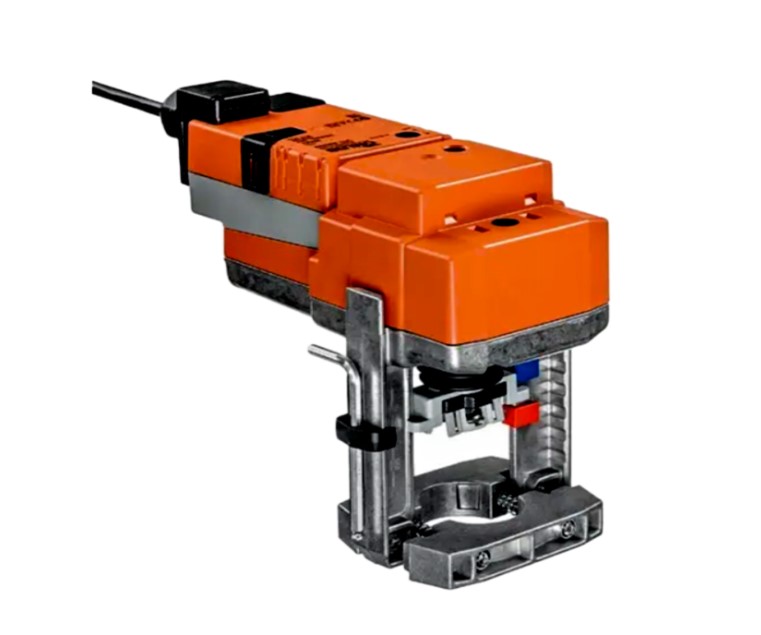

Затвор батерфляй з електроприводом Белімо

Гранична кількість пусків електроприводу - 1200 шт/год, оболонка має високий ступінь захисту від корозії. Клеми на корпусі мають різьблення для кабельного з'єднання, вихідний вал виготовлений відповідно до стандартів ISO, DIN, ОСТ. Проміжні вмикачі, дистанційний та магнітний датчик положення, механічний вказати, ручний дублер йдуть як опції.

Чвертьоборотні електроприводи АУМА серії SR, SQR для затворів випускаються заводом з крутним моментом 50-2400 Н*м, кутом повороту запірного елемента 75-105 ^o часом перекриття від 4 до 100 секунд для фланцевих, міжфланцевих пристроїв. Гранична кількість запусків – 1500 шт/год. Додатковий інтерфейс, опції та взаємодія з навколишнім середовищем аналогічно серії SA.

Електричні приводи під дискові затвори, заслінки Белімо роблять з крутним моментом - 16-3500 Н * м, часом закриття 13-150 сек, IP54, IP67, під напругу 24В, мережа 220В, серії SM, GM, SY1, SY2, SY3, ..12 під PN10, Pn16, Pn-25 і фланцем F05, F07, F10, F14, F16, F25.

Затвор батерфляй з електроприводом АУМА Белімо
