Засувки батерфляй – затвори

Засувка батерфляй – це затвор дисковий міжфланцевий поворотний. Служать як заслінки, крани чи клапани для трубопроводу. Керуються ручкою, ручним приводом, редуктором, пневмоприводом, електроприводом. Ущільнюються EPDM, NBR, FPM, PTFE. Засувка батерфляй перекриває та регулює потік робочого середовища, води. Корпус, диск відливається з чавуну марки GGG-25, 40, нержавіючої сталі AISI 304 (нержавіюча сталь), алюмінію, ПВХ. Пристрій відрізняється малою довжиною будівельної, розміром, низькою ціною, вагою, простим механізмом.

Каталог засувок батерфляй - розміри та вага

Засувки батерфляй Ду 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600 мм. США, Японія, Німеччина, Чехія за єдиним СНіП під брендами MIV, Armline, Dragon, Gross, ANC China, Herz, Ayvaz, Vitech, Pingyilu, Zetkama, Genebre дотримуючись єдиного стандарту класу герметизації «А», розмірів та кріплень заслінок за ГОСТ 54808 -2011.

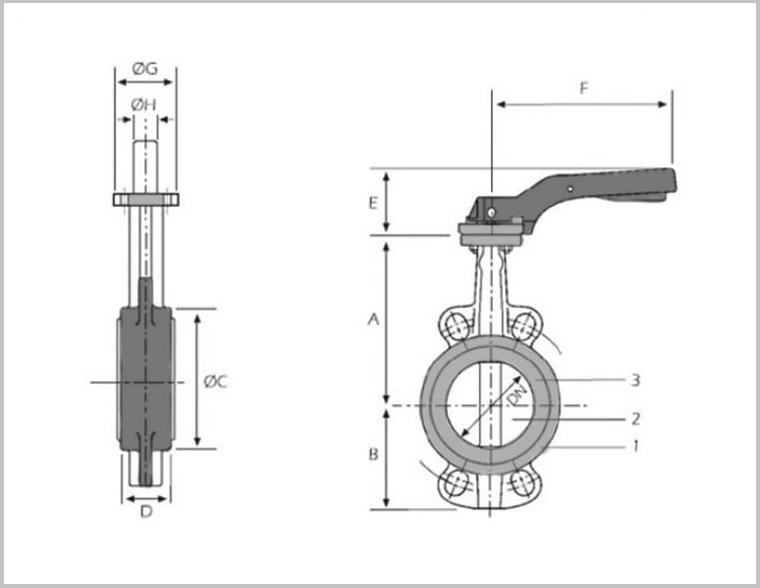

Креслення та влаштування затворів з ручним приводом

Деталі ручної засувки батерфляй:

1. Чавун марки GGG-50/СЧ20;
2. Шток сталевий/нержавіюча сталь;
3. Диск із ковкого чавуну/нікельований/нержавіючий;
4. Ущільнення затвора EPDM, NBR, FPM, PTFE;
5. Втулка із латуні ЛС59-1;
6. Кільце EPDM;
7. Нержавіючий штифт.

Різниця крана, засувки, клапана, затвора батерфляй

Кран шаровий, засувка є запірною арматурою. Клапани, дискові затвори батерфляй запірно-регулюючі пристрої.

Батерфляй з електроприводом

Засувки батерфляй з електроприводом дистанційно керуються оператором. До виробу додається інструкція з експлуатації, відвантажується в комплекті з паспортом та гарантійним талоном. Моделі електроприводу SM, GM, 2 GM, SMD, GRC, DRC, PRCA-S2, SY1 швейцарського виробника Bellimo відрізняються ступенем захисту IP, часом закриття/регулювання, моментом, що крутить, проміжним редуктором, розміром. Для роботи потрібна однофазна мережа 220В, налаштувач КВП, БУЕП блок віддаленого керування електроприводом. На ринку є китайські, українські та європейські приводи.

Заслінки батерфляй із чавуну, сталі, нержавіючої сталі, ПВХ

Дискові поворотні засувки батерфляй виготовляють із чавуну GGG-50 Китай, GGG-25 Європа, СЧ18,20 Україна. Для побутових потреб, ГВП, ХВС застосовують ПВХ корпус. У харчовій, хімічній, фармацевтичній промисловості використовують сталеві нержавіючі заслінки. Універсальність пристрою дозволяє перекривати субстрати, газоподібні, рідкі речовини, неагресивні, їдкі середовища із вмістом лугів, кислот, реагентів. Застосовуються в системах каналізації, стоків, водовідведення, на трубах тепло-, паро-магістралей.

Несправності, протікання, ремонт та типи ущільнень butterfly

Робочі деталі виробу не вступають у контакт із потоком робочого середовища, що мінімізує утворення накипу, іржі, відкладень солей, забруднень. Метелики не потребують регулярного обслуговування, є ремонтопридатними елементами. Заміна сідлового ущільнення на поворотному затворі провадиться у разі втрати герметичності затвора. Несправності, витік, гідроудар з подальшим ремонтом засувки відбувається при неправильній експлуатації, монтажі:

1. Різке відкриття/закриття;
2. Неправильне становище;
3. Сміття, що накопичилося в трубопроводі;
4. Слабке міжфланцеве з'єднання.

Типи ущільнень дискового затвора батерфляй:

• PTFE – для концентрованих, агресивних середовищ;
• FPM – олії, нафтопродукти;
• NBR - природний газ, нафта;
• EPDM – повітря, пара, холодна та гаряча вода, луги, слабкі кислоти.

Купити засувку батерфляй, затвор поворотний дисковий в Україні.

Засувки, крани, поворотні затвори за низькою ціною українського, європейського, китайського виробництва. Ми запропонуємо кілька варіантів, озвучимо переваги, розміри партії, вартість та терміни доставки САТ, Новою Поштою, Делівері. Самовивіз у Харкові. Купуйте засувки батерфляй – затвори дискового типу вигідно у СЛЕМЗ.
