Приварные стальные переходы

Стальной переход – это отрезок трубы с разными размерами торцов, приварная бесшовная деталь для изменения диаметра трубопровода, магистрали. Виды стальных переходов – концентрический (конический), эксцентрический, приварные, фланцевые, диаметры 15-1000 миллиметров. Стальные переходы приварные работают в диапазоне температур -70°С до +750°С, давление 16МПа, 25МПа, 64МПа. Производство согласно ГОСТ 17378-2001 (ИСО 3419-81), ГОСТ 17380-2001.

Производство переходов методом штамповки или электрошлакового центробежного литья. Переходы из стали – углеродистой, нержавеющей, низколегированной труб марок 10, 20, 10г2, 20юч, 15гс, 09г2с. Применение – бытовые трубопроводы, котельные, водообеспечение, пищевые, химические и газовые магистрали, нефтепроводы.

Каталог

Переходы стальные бесшовные изготавливают в исполнениях 1 и 2. Условные диаметры стальных приварных переходов 15/20/25/32/40/50/65/80/100/125/150/200/250/300/350/400/450/500/600/700/800/900/1000 мм. Наружный диаметр, наружный проход, толщина стенки, ширина, размеры торцов, вес - указаны в таблицах исполнений 1 и 2.

Размеры стальных приварных переходников исполнения 1
Диаметр	Переходы исполнения 1, мм
Диаметр	D	T	D1	T1	L	Вес, кг
20	26,9	2	21,3	2	38	0,05
		3,2		3,2		0,07
		4		4		0,09
25	33,7	2,3		2	51	0,09
		3,2		3,2		0,12
		4,5		4		0,16
		2,3	26,9	2		0,09
		3,2		3,2		0,012
		4,5		4		0,06
32	42,4	2,6	21,3	2		0,13
		3,6		3,2		0,17
		5		4		0,23
		2,6	26,9	2		0,13
		3,6		3,2		0,17
		5		4		0,23
		2,6	33,7	2,3		0,13
		3,6		3,2		0,17
		5		4,5		0,23
40	48,3	2,6	26,9	2	64	0,19
		3,6		3,2		0,25
		5		4		0,34
		2,6	33,7	2,3		0,19
		3,6		3,2		0,25
		5		4,5		0,34
		2,6	42,4	2,6		0,19
		3,6		3,6		0,25
		5		5		0,34
50	60,3	2,9	33,7	2,3	76	0,31
		4		3,2		0,42
		5,6		4,5		0,58
		2,9	42,4	2,6		0,31
		4		3,6		0,42
		5,6		5		0,58
		2,9	48,3	2,6		0,31
		4		3,6		0,42
		5,6		5		0,58
65	76,1	2,9	42,4	2,6	89	0,47
		5		3,6		0,78
		7,1		5		1,1
		2,9	48,3	2,6		0,47
		5		3,6		0,78
		7,1		5		1,1
80	88,9	3,2	48,3	2,6		0,6
		5,6		3,6		1
		8		5		1,4
		3,2	60,3	2,9		0,6
		5,6		4		1
		8		5,6		1,4
		3,2	76,1	2,9		0,6
		5,6		5		1
		8		7,1		1,4
100	114,3	3,6	60,3	2,9	102	1
		6,3		4		1,7
		8,8		5,6		2,3
		3,6	76,1	2,9		1
		6,3		5		1,7
		8,8		7,1		2,3
		3,6	88,9	3,2		1
		6,3		5,6		1,7
		8,8		8		2,3

Продолжение таблицы размеров исполнения 1
Диаметр условный	Переходы исполнения 1, мм
Диаметр условный	D	T	D1	T1	L	Масса, кг
125	139,7	4	76,1	2,9	127	1,7
		6,3		5		2,6
		10		7,1		4,1
		4	88,9	3,2		1,7
		6,3		5,6		2,6
		10		8		4,1
		4	114,3	3,6		1,7
		6,3		6,3		2,6
		10		8,8		4,1
150	168,3	4,5	88,9	3,2	140	2,5
		7,1		5,6		3,9
		11		8,8		6
		4,5	114,3	3,6		2,5
		7,1		6,3		3,9
		11		8,8		6
		4,5	139,7	4		2,5
		7,1		6,3		3,9
		11		10		6
200	219,1	6,3	139,7	4	152	5,1
		8		6,3		6,3
		12,5		10		9,7
		6,3	168,3	4,5		5,1
		8		7,1		6,3
		12,5		11		9,7
250	273	6,3	139,7	4	178	7,4
		10	139,7	6,3		12
		6,3	168,3	4,5		7,4
		10	168,3	7,1		12
		6,3	219,1	6,3		7,4
		10	219,1	8		12
300	323,9	7,1	168,3	4,5	203	11
		10	168,3	7,1		16
		7,1	219,1	6,3		11
		10	219,1	8		16
		7,1	273	6,3		11
		10	273	10		16
350	355,6	8	219,1	6,3	330	23
		11	219,1	8		31
		8	273	6,3		23
		11	273	10		31
		8	323,9	7,1		23
		11	323,9	10		31
400	406,4	8,8	273	6,3	356	31
		12,5	273	10		43
		8,8	323,9	7,1		31
		12,5	323,9	10		43
		8,8	255,6	8		31
		12,5	255,6	11		43
450	475	10	323,9	7,1	381	42
			355,6	8
			406,4	8,8
500	508	11	355,6	8	508	65
			406,4	8,8
			457	10
600	610	12,5	406,4	8,8	508	94
			457	10
			508	11
700	711	-	457	10	610	-
			508	11
			610	12,5
800	813		508	11
			610	12,5
			711	-
900	914		610	12,5
			711	-
			813	-
1000	1016		711	-
			813
			914

Стальные переходы исполнения 1 производят с диаметром условным 15-1000мм, диаметр наружный 21,3-1016мм. Переходы исполнения 2 изготавливают – Ду25-500, диаметр наружный 32-530 миллиметров.

Концентрические и эксцентрические переходы исполнения 2
DN	Переходники стальные второго исполнения, мм
DN	D	T	D1	T1	L	Вес, кг	DN	D	T	D1	T1	L	Вес, кг
32	38	2	32	2	30	0,1	125	133	4	57	3	100	1,3
		3		3		0,2			8		4		2,5
		4		4		0,2			10		5		3,1
		2	25	1,6		0,1			5	76	3,5		1,6
		3		3		0,2			8		5		2,5
		4		3		0,2			10		6		3,1
40	45	2,5		1,6		0,1			4	89	3,5		1,3
		4		3		0,2			6		5		1,9
		5		3		0,3			8		6		2,5
		2,5	32	2		0,1			5	108	4		1,6
		4		4		0,2			8		6		2,5
		5		5		0,3			8		8		2,5
		2,5	38	2		0,1			10		9		3,1
		4		4		0,2			5	114	4		1,6
		5		5		0,3			8		6		2,5
50	57	3	32	2	45	0,2			8		8		2,5
		4		2		0,3			10		9		3,1
		5		3		0,3	150	159	4,5	108	4	130	2,3
		6		4		0,4			8		6		3,9
		3	38	2		0,2			10		8		4,8
		4		4		0,3			12		9		5,9
		5		4		0,3			4,5	114	4		2,3
		6		4		0,4			8		6		3,9
		3	45	2,5	60	0,2			10		8		4,8
		4		2,5		0,3			12		9		5,9
		5		4		0,3			4,5	133	4		2,3
		6		5		0,4			8		8		3,9
65	76	3	38	2	55	0,3			10		10		4,8
		3,5		2,5		0,4			12		10		5,9
		5		3		0,6		168	4,5	57	3	75	1,6
		6		3		0,6			8		4		2,7
		7		4		0,7			10		5		3,3
		3	45	2,5	70	0,4			12		6		4
		3,5		2,5		0,5			4,5	76	3,5		1,6
		5		4		0,6			8		5		2,7
		6		4		0,7			10		6		3,3
		7		5		0,8			12		7		4
		3	57	3		0,3			4,58,0	89	3,5	130	2,6
		3,5		3		0,4			10		6		4,1
		5		4		0,6			12		8		5,1
		6		5		0,7					8		6,2
		7		6		0,8			4,5	108	4		2,6
80	89	3,5	45	2,5	75	0,6			8		6		4,1
		6		4		0,9			10		8		5,1
		8		5		1,2			12		9		6,2
		3,5	57	3		0,6			4,5	114	4		2,6
		6		4		0,9			8		6		4,1
		8		5		0,2			10		8		5,1
		3,5	76	3,5		0,6			12		9		6,2
		6		5		0,9			4,5	133	4		2,6
		8		6		1,2			8		8		4,1
100	108	4	89	3,5	80	0,9			10		10		5,1
		6		6		1,2			12		10		6,2
		8		8		1,6	200	219	6	89	3,5	95	2,9
		9		8		1,8			10		5		4,6
	114	4	57	3		1			12		5		5,5
		6		4		1,3			14		6		6,4
		8		5		1,7			16		8		7,3
		9		6		1,9			6	108	4		2,9
		4	76	3,5		1			10		6		4,6
		6		5		1,3			12		8		5,5
		8		6		1,7			14		8		6,4
		9		7		1,9			16		9		7,3
		4	89	3,5		1			6	114	4		2,9
		6		6		1,3			10		6		4,6
		8		8		1,7			12		8		5,5
		9		8		1,9			14		8		6,4
		9		8		1,9			16		9		7,3

Концентрические и эксцентрические переходы исполнения 2
DN	Переходники стальные второго исполнения, мм
DN	D	T	D1	T1	L	Вес, кг	DN	D	T	D1	T1	L	Вес, кг
200	219	6	133	4	140	4,4	350	377	10	273	7	220	20
		10		8		7,2			12		10		24
		12		8		8,8			14		12		28
		14		10		10			16		12		31
		16		10		12			20		16		38
		6	159	4,5		4,4			24		18		45
		10		8		7,2			26		18		49
		12		10		8,8			10	325	8		20
		14		12		10			12		10		24
		16		12		12			14		12		28
		6	168	4,5		4,4			16		16		31
		10		8		7,2			20		18		38
		12		10		8,8			24		22		45
		14		12		10			26		22		49
		16		12		12	400	426	22	159	10		71
250	273	7	159	4,5	180	8,3			26		12		83
		10		8		12			28		12		89
		12		10		14			12	168	8		37
		14		10		16			16		10		53
		16		12		18			20		10		65
		18		12		20			22		10		71
		7	168	4,5		8,3			26		12		83
		10		8		12			28		12		89
		12		10		14			12	219	8		32
		14		10		16			16		10		45
		16		12		18			20		12		56
		18		12		20			22		12		61
		7	219	6		8,3			26		14		72
		10		8		12			28		16		76
		12		10		14			12	273	10		27
		14		12		16			16		12		36
		16		14		18			20		14		44
		18		16		20			22		14		48
300	325	16	168	10	140	20			26		18		56
		18		10		23			28		18		59
		22		12		28			10	325	8		23
		8	219	7	180	11			12		10		27
		10		8		14			14		12		31
		12		10		17			16		12		36
		14		10		20			20		16		44
		16		12		22			22		18		48
		18		14		25			26		20		56
		22		16		31			28		22		59
		8	273	7		11			10	377	10		23
		10		10		14			12		12		27
		12		12		17			14		14		31
		14		12		20			16		16		36
		16		14		22			20		20		44
		18		16		25			22		20		48
		22		18		31			26		24		56
350	377	12	159	6	220	22			28		26		59
		16		8		29	500	530	12	377	10	300	46
		20		10		25			14		12		54
		24		12		42			16		12		61
		26		12		45			20		16		75
		12	168	6		22			22		20		81
		16		8		29			26		22		94
		20		10		35			12	426	10		46
		24		12		42			14		12		54
		26		12		45			16		16		61
		12	219	8		22			20		16		75
		16		10		29			22		20		81
		20		12		35			26		20		94
		24		14		42
		26		16		45

Переходы концентрические и эксцентрические

Переходники стальные применяют для стыковки участков труб с разным диаметром, размером.

Виды стальных переходов:

Концентрические стальные переходы. Форма усеченного конуса, разрез равнобедренной трапецией. Часто такие переходы называют коническими или конусными. Монтаж на вертикальных магистралях, подвесных опорах.

Конусный переход стальной

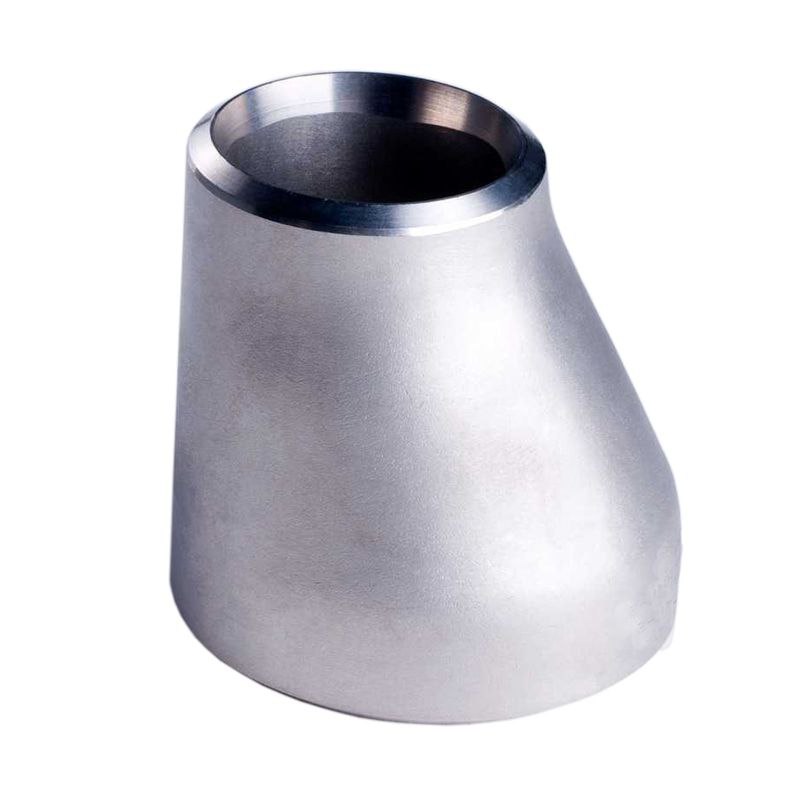

Эксцентрические стальные переходы. Внешний вид конуса со смещенными осями. Используют стальные переходы в горизонтальных трубопроводах. Форма смещенного конуса препятствует застоям рабочей среды.

Конусный переход стальной

Чертежи переходов стальных приварных

Стальные переходы производят согласно стандартам ГОСТ и DIN. На чертеже концентрических и эксцентрических переходов исполнения 1 и 2 - основные характеристики для выбора размера переходника – толщина стенки, наружный и внутренний диаметр, диаметр большего и меньшего торца.

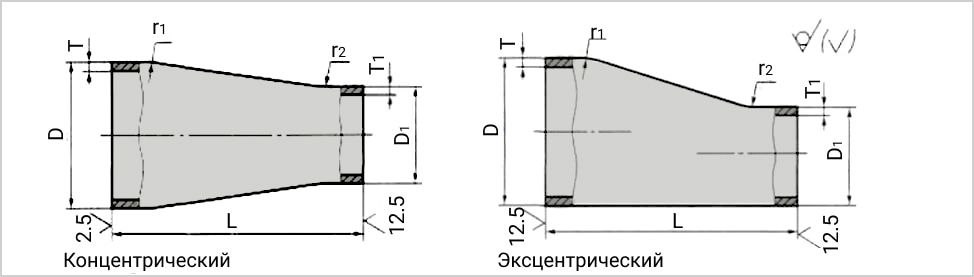

Чертеж эксцентрического и концентрического перехода

Условные обозначения переходов:

Т - толщина стенки на торцах
DN - диаметр условный
D - больший наружный диаметр торца
Т1 - толщина стенки торцов диаметра D1
D1 - меньший наружный диаметр
L – размер между центрами торцов

Преимущества переходов

Фитинги приварные стальные переходы ДУ15-ДУ1000 изготавливают с учетом требований технического процесса заказчика. Агрессивность рабочей среды магистрали, диаметры труб в миллиметрах, максимально допустимое давление, температура, марки стали – нержавеющие, высоко/легированные, обработка защитным антикоррозионным напылением. Переходы стальные приварные также устанавливаются перед/после задвижек, обратных клапанов, баттерфляев.

Преимущества стальных переходов:

Простота монтажа – приварка стык в стык по торцам
Эксплуатация – концентрические переходы для вертикального монтажа на подвесных опорах, эксцентрические переходы – горизонтальный монтаж
Разновидность рабочей среды – вода, пар, газ, бензин, нефть, масло, химические жидкости/пары
Давление трубопровода 16МПа, 25МПа, 64Мпа
Отсутствие коррозии и ржавчины
Высокая герметичность магистрали

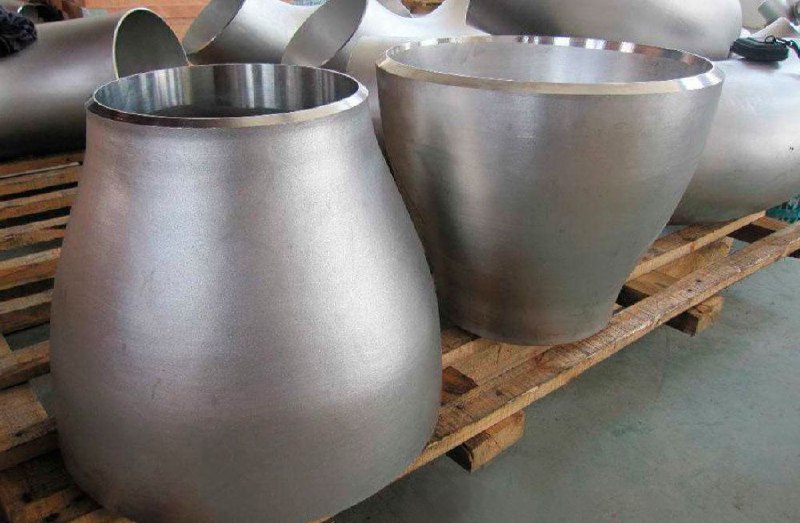

Конический переход для стальных труб

Особенности изготовления

Выбор болванки и диаметра проходов торцов переходов зависит от сферы использования. Важные критерии – характеристики рабочей среды, климатические условия, перепады давления, гидроудары, температура жидкости магистрали.

Методы производства заготовок для стальных переходов:

Метод обжима – уменьшение диаметра торца
Сварной – бюджетный, сварка листа по кругу, низкая прочность и герметичность
Точечный для специальных нестандартных форм, размеров
Бесшовные штампосварные – выдерживают давление 25МПа, повышенная прочность

Купить стальные переходы ДУ15-ДУ1000

У Слобожанского завода можно приобрести стальные, нержавеющие, оцинкованные, приварные, фланцевые переходы. Условные диаметры 15-1000 мм, производство согласно ГОСТ и DIN. Цены переходов стальных от 10 грн. Стоимость стальных перехода зависит от условного и наружного диаметра торцов, марки стали. Стальные переходы концентрические и эксцентрические в наличии, отправка в день заказа. Специалисты СЛЭМЗ помогут подобрать необходимый диаметр, толщину стенки, вид/тип трубы, метод изготовления. Возможно изготовление нестандартных диаметром торцов переходников.
