Стальные приварные тройники

Стальные приварные тройники

Тройник – соединительная деталь трубопровода боковых ответвлений в виде трех патрубков равного или разного диаметра. Тройники стальные – равнопроходные и переходные. Рабочее давление 6МПа, 10МПа, 16МПа, 25МПа, наружные диаметры 15мм-1000мм. Температура рабочей среды -70°С до +450°С. Изготавливаются тройники из стали 20, нержавеющей, углеродистой, низколегированной, бесшовные, эмалированные, оцинкованные, из водогазопроводных труб. Монтаж с трубой – приварной, фланцевый. Производство согласно ГОСТ 17376-2001, ГОСТ 17380-2001.

Каталог

Тройники стальные используют для монтажа боковых патрубков с одним и разным диаметром условного прохода. Производят тройники первого исполнения по стандартам ГОСТ и второго исполнения по нормам DIN. Размеры – толщина стенки, угол, наружный диаметр, вес, размеры торцов указаны в таблицах.

Металлические тройники исполнения 1
DN Размеры приварных тройников из стали исполнения 1
D T D1 T1 F H Вес, кг
15 21,3 2 21,3 2 25 25 0,19
3,2 3,2 0,3
4 4 0,38
20 26,9 2 2 29 29 0,26
3,2 3,2 0,42
4 4 0,52
2 26,9 2 0,23
3,2 3,2 0,37
4 4 0,46
25 33,7 2,3 21,3 2 38 38 0,25
3,2 3,2 0,35
4,5 4 0,4
2,3 26,9 2 0,25
3,2 3,2 0,35
4,5 4 0,4
2,3 33,7 2,3 0,4
3,2 3,2 0,64
4,5 4,5 0,8
32 42,4 2,6 21,3 2 48 48 0,79
3,6 3,2 1,1
5 4 1,5
2,6 26,9 2 0,79
3,6 3,2 1,1
5 4 1,5
2,6 33,7 2,3 0,79
3,6 3,2 1,1
5 4 1,5
2,6 42,4 2,6 0,79
3,6 3,6 1,1
5 5 1,5
40 48,3 2,6 26,9 2 57 57 1
3,6 3,2 1,4
5 4 2
2,6 33,7 2,3 1
3,6 3,2 1,4
5 4,5 2
2,6 42,4 2,6 1
3,6 3,6 1,4
5 5 2
2,6 48,3 2,6 1
3,6 3,6 1,4
5 5 2
Приварные тройники исполнения 1
Диаметр условный Стальные тройники, мм
D T D1 T1 F H Вес, кг
50 60,3 2,9 33,7 2,9 64 51 1,6
4 4 2,2
5,6 5,6 3
2,9 42,4 2,6 57 1,6
4 3,6 2,2
5,6 5 3
2,9 48,3 2,6 60 1,6
4 3,6 2,2
5,6 5 3
2,9 60,3 2,3 64 1,6
4 3,2 2,2
5,6 4,5 3
65 76,1 2,9 42,4 2,6 76 64 3,2
5 3,6 5,5
7,1 5 7,9
2,9 48,3 2,9 67 3,2
5 4 5,5
7,1 5,6 7,9
2,9 60,3 2,6 70 3,2
5 3,6 5,5
7,1 5 7,9
2,9 76,1 2,9 76 3,2
5 5 5,5
7,1 7,1 7,9
80 88,9 3,2 48,3 2,9 86 73 2,2
5,6 4 4
8 5,6 5,5
3,2 60,3 2,9 76 2,2
5,6 4 4
8 5,6 5,5
3,2 76,1 2,9 83 2,5
5,6 5 4,5
8 7,1 6,2
3,2 88,9 3,2 86 2,5
5,6 5,6 4,5
8 8 6,2

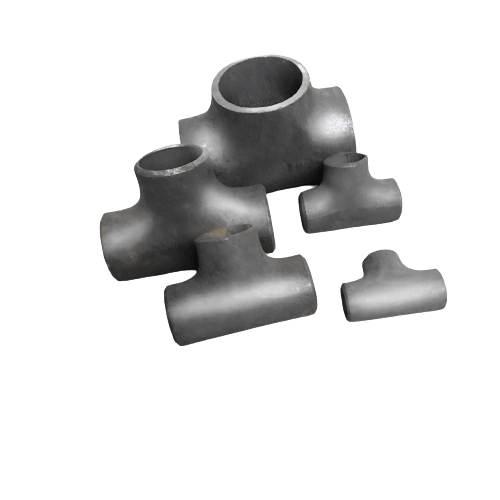

Колено стальное на три патрубка

Конструкция стальных сварных тройников равнопроходных и переходных в виде трех выходных концов, размещенных под углами 90° друг к другу. Тройники стальные приварные используют в магистралях пищевых, химических, газовых, нефтяных, коммунального и бытового назначения, водообеспечения, отопления, канализации.

Тройники первого исполнения
ДУ Равнопроходные тройники стальные приварные
D T D1 T1 F H Масса, кг
100 114,3 3,6 60,3 2,7 105 89 3,8
6,3 4 6,7
8,8 5,6 10
3,6 76,1 2,9 95 4,5
6,3 5 7,8
8,8 7,1 10
3,6 88,9 3,2 98 4,5
6,3 5,6 7,8
8,8 8 10
3,6 114,3 3,6 105 4,5
6,3 6,3 7,8
8,8 8,8 10
125 139,7 4 76,1 2,9 124 108 3,4
6,3 5 5,3
10 7,1 16
4 88,9 3,2 111 3,4
6,3 5,6 5,3
10 8 16
4 114,3 3,6 117 3,4
6,3 6,3 5,3
10 8,8 16
4 139,7 4 124 3,4
6,3 6,3 5,3
10 10 16
150 168,3 4,5 88,9 3,2 143 124 9,4
7,1 5,6 16
11 8 24
4,5 114,3 3,6 130 9,4
7,1 6,3 16
11 8,8 24
4,5 139,7 4 137 9,4
7,1 6,3 16
11 10 24
4,5 168,3 4,5 143 9,4
7,1 7,1 16
11 11 24
200 219,1 6,3 114,3 3,6 178 156 16
8 6,3 20
12,5 8,8 43
6,3 139,7 4 162 16
8 6,3 20
12,5 10 43
6,3 168,3 4,5 168 16
8 7,1 20
12,5 11 43
6,3 219,1 6,3 178 23
8 8 29
12,5 12,5 44
Стальные детали трубопровода
DN Фитинги тройники под приварку исполнения 1
D T D1 T1 F H Вес, кг
250 273 6,3 139,7 4 216 191 33
10 6,3 52
6,3 168,3 4,5 194 33
10 7,1 52
6,3 219,1 6,3 203 33
10 7,1 52
6,3 273 6,3 216 33
10 10 52
300 323,9 7,1 168,3 4,5 254 219 47
10 7,1 66
7,1 219 6,3 229 47
10 8 66
7,1 273 6,3 241 47
10 8 66
7,1 323,9 7,1 254 54
10 10 77
350 355,6 8 219,1 6,3 279 248 —
11 8
8 273 6,3 257
11 10
8 323,9 7,1 270
11 10
8 355,6 8 279 68
11 11 94
400 406,4 8,8 273 6,3 305 283 —
12,5 10
8,8 323,9 7,1 295
12,5 10
8,8 355,6 8 305
12,5 10
8,8 406,4 8,8 88
12,5 12,5 131
450 457 10 323,9 7,1 343 321 —
355,6 8 330
355,6 11
406,4 8,8
457 10 343
500 508 11 355,6 8 381 356 —
406,4 8,8
457 10 368
508 11 381
600 610 12,5 406,4 8,8 432 406
457 10 419
508 11 432
610 12,5
700 711 — 711 — 521 521
800 813 813 597 597
900 914 914 673 673
1000 1016 1016 749 749

Таблица размеров приварных тройников стальных второго исполнения.

Таблица размеров тройники из стали
Диаметр условный Металлические тройники исполнения 2
D T D1 T1 F Í r, не менее Масса, кг
40 45 2,5 — 40 40 5 0,3
4 0,4
5 0,4
50 57 3 45 2,5 50 45 0,4
4 3 0,6
5 4 0,7
3 — — 0,4
4 0,6
5 0,7
65 76 3,5 45 2,5 65 60 0,8
6 4 1,4
7 5 1,6
3,5 57 3 0,8
6 5 1,4
7 5,5 1,6
3,5 — 0,8
6 1,4
7 1,6
80 89 3,5 57 3 80 70 1,5
6 4 2
8 5,5 2,7
3,5 76 3,5 1,5
6 6 2
8 7 2,7
3,5 — 1,5
6 2
8 2,7
100 108 4 76 3,5 100 80 2,2
6 5 3,3
8 6 4,5
9 7 4,9
4 89 4 2,2
6 6 3,3
8 8 4,5
9 8 4,9
4 — 2,2
6 3,3
8 4,5
9 4,9
125 133 4 89 3,5 110 95 6 2,9
6 5 4,1
8 6 5,9
10 8 6,8
12 9 8
4 108 4 2,9
6 5 4,1
8 6 5,9
10 9 6,8
12 10 8
4 — 2,9
6 4,1
8 5,9
10 6,8
12 8
150 159 4,5 108 4 130 110 8 4,8
6 5 6,6
8 6 9
10 9 10,1
12 10 12,2
4,5 133 4 4,8
6 5 6,6
8 6 9
10 10 10,1
12 12 12,2
4,5 — 4,8
6 6,6
8 9
10 10,1
12 12,2
Тройники из стали DIN стандарта
Диаметр условный Сварные тройники исполнения 2
D T D1 T1 F Í r, не менее Масса, кг
200 219 6 133 5 160 140 10 10,2
8 6 13,8
10 8 16,8
12 10 19,9
16 16 26,6
6 159 6 10,2
8 6 13,8
10 8 16,8
12 11 19,9
16 12 26,6
6 — 10,2
8 13,8
10 16,8
12 19,9
16 26,6
250 273 7 159 4,5 190 175 12 18,4
10 6 26
12 8 31,2
16 11 41,6
18 12 46,8
7 219 6 18,4
10 8 26
12 10 31,2
16 12 41,6
18 16 46,8
7 — — 18,4
10 26
12 31,2
16 41,6
18 46,8
300 325 8 219 6 220 200 15 27,4
10 8 34,2
12 10 41,1
16 12 54,8
22 16 75,3
8 273 7 27,4
10 10 34,2
12 12 41,1
16 16 54,8
22 18 75,3
8 — 27,4
10 34,2
12 41,1
16 54,8
22 75,3
350 377 10 273 7 240 225 15 46
12 10 55,2
16 12 73,6
20 16 92
10 325 8 46
12 10 55,2
16 16 73,6
20 18 92
10 — 46
12 55,2
16 73,6
20 92
400 426 10 325 8 270 250 18 55,5
12 10 66,6
16 12 88,8
18 16 100
10 377 10 55,5
12 12 66,6
16 16 88,8
18 18 100
10 — 55,5
12 66,6
16 88,8
18 100

Фото

Приварные тройники ДУ-100
Сварные тройники из стали Ду50
Тройники равнопроходные и переходные Ду-150 Ду-200
Фланцевые и приварные тройники

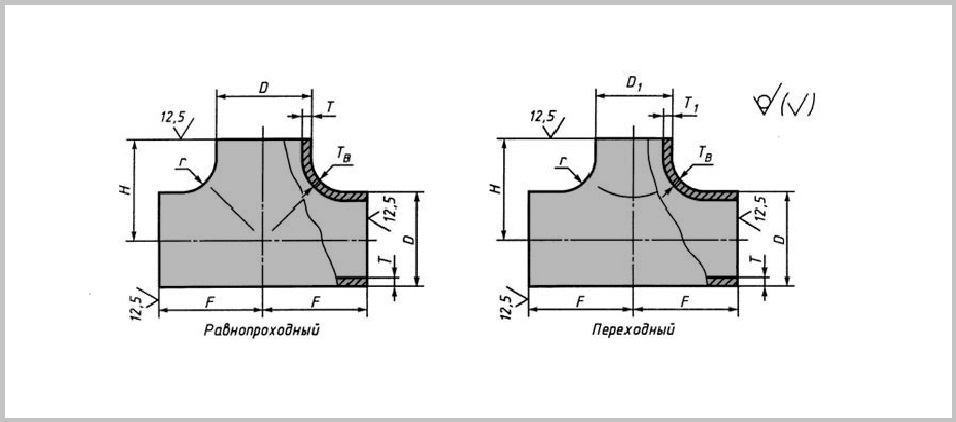

Чертеж приварных тройников

Чертеж размеров равнопроходных и переходных тройников

Расшифровка условных обозначений с чертежа тройников:

  • D - наружный диаметр торцов равнопроходных тройников
  • D1 - меньший наружный диаметр переходных тройников
  • Т - толщина стенки на торцах диаметра D
  • Т1 - размер стенки торца D1
  • Тв - толщина металла в неторцевых сечениях тройников в зоне сопряжения магистрали с ответвлением
  • F - размер между плоскостью торца магистрали с центром торца ответвления тройника
  • Н - размер между плоскостью торца патрубка с центрами торцов трубопровода

Характеристики стальных тройников

Перед установкой на трубопроводе стальных тройников, необходимо учитывать характеристики и требования проекта магистрали. В таблице указаны основные эксплуатационные параметры для подбора стальных тройников равнопроходных или переходных.

Эксплуатационные параметры

Стальные тройники

Давление

0,6/10/16/25 МПа

Температура

от -70°С до +450°С

Рабочая среда

Холодная и горячая вода, пар, газ, нефтепродукты, бензин, канализация

Номинальный проход

ДУ-15, ДУ-20, ДУ-25, ДУ-32, ДУ-40, ДУ-50, ДУ-65, ДУ-80, ДУ-100, ДУ-125, ДУ-150, ДУ-200, ДУ-250, ДУ-300, ДУ-350, ДУ-400, ДУ-450, ДУ-500, ДУ-600, ДУ-700, ДУ-800, ДУ-900, ДУ-1000

Толщина стенки

от 1,5 до 20 мм

Материал изготовления

Сталь 20, 09Г2С, 12Х18Н10Т, 17г1с, 08х18н10т, низколегированная, углеродистая, нержавеющая

Присоединение с трубой

Приварное, фланцевое
Совместимость с деталями трубопровода Задвижки, затворы баттерфляй, клапаны, краны шаровые

Равнопроходные и переходные тройники

Согласно ГОСТ 17376-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Тройники», тройники производят в конструкциях - равнопроходные и переходные.

Виды стальных приварных тройников:

  • Переходные стальные тройники – соединительные патрубки с основной трубой одного диаметра, перпендикулярная горловина меньшего диаметра.
  • Равнопроходные тройники – три патрубка одного ДУ.

Цена стальных тройников равнопроходных и переходных

Стоимость стальных тройников зависит от качества металла, способа изготовления, диаметра наружного и толщины стенки. Равнопроходные тройники ДУ100 покупают от 189 грн, переходные тройники того же условного диаметра 100 по цене 270 грн.

Показатели, действующие на цену тройника стального:

  • Качество и марка стали для материала заготовки
  • Толщина торцов тройника, что соответствует рабочему давлению магистрали
  • Переходные тройники дороже, их изготовление занимает больше времени, конструкция затратнее за счет разных ДУ патрубков
  • Способ крепления с трубопроводом – фланцевое или приварное
  • Метод производства – сварной, шовный, бесшовный, отливной, кованый
  • Характеристики рабочей среды, климатические условия магистрали.

Купить стальные тройники

Стальные тройники приварные, фланцевые, переходные и равнопроходные купить можно у Слобожанского завода. Подбор наружных диаметров, толщины стенки, длины патрубка, диаметры Ду15-Ду1000. В наличии на складе тройники ДУ-50, ДУ-100, ДУ-150, ДУ-200. Цены тройников из металла от 15 грн. Изготовим тройники по Вашим чертежам и техническим заданиям, исходя из условий работы трубопровода.
