Плоский фланец Ду-1000 Ру-6/10/16/25 стальной

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:Фланец Ду-1000 Ру-6/10/16/25
Тип:Плоский стальной
Расположение:Харьков, Украина
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 11000 грн.

Точные цены и помощь у консультанта



0 отзывов

Фланец Ду-1000 Ру-6/10/16/25 - это стальной приварной плоский воротниковый элемент соединения труб и трубопроводной арматуры условным диаметром 1000 мм. Условное давление <10 кгс/см2, температура среды от -70 С до +300 С.. Имеет 8 отверстий для крепления болтами/шпильками, может применяется фланец с заглушкой на окончании трубопровода. Изготовлен, согласно ГОСТ 12820-80.

Технические характеристики, вес

Обозначения и технические характеристики приварного плоского фланца Ду1000 Ру6/10/16/25:

  • Ду - условный проход;
  • Ру - номинальное давление;
  • Dв - диаметр внутренний;
  • D - диаметр наружный;
  • D2 - диаметр зеркала (прижимная поверхность);
  • d - отверстие под крепежный болт;
  • D1 - межосевое расстояние отверстий под крепеж;
  • b - толщина;
  • N - количество отверстий;
  • М16 - болт/шпилька для монтажа;
  • материал - сталь 3сп;
  • для труб с фактическим наружным диаметром - 108 мм.

Чертеж и размеры фланцев Ду1000 Ру10

Чертеж плоского фланца Ду-1000

Давление кгс/см2

Габаритные размеры фланца Ду-1000

N, шт

Болты/шпильки

Вес, кг

D1

b

D

D2

Ру-6

1120 1020





31 1175 1080 28







М27 64,41

Ру-10

1160 43 1220 1110

М30

117,58

Ру-16

1170

58

1255

1120

М30

179,37

Ру-25

1210

56

1315

1120

М33

191,15

>

СЛЭМЗ производит стальные фланцы Ду1000  из углеродистых, легированных и нержавеющих сталей, согласно ГОСТ 12820-20.

Изготовление по ГОСТ

Герметичность стыков и надежность фланцевого соединения обеспечивают равномерно расположенные отверстия для шпилек или болтов, для соединения с трубопроводной системой.

Фланец Ду-1000

ГОСТ

Максимальное условное давление, кгс/см2

Стальной плоский приварной

12820-80

25

Стальной приварной встык (воротниковый)

12821-80

200

Фланцевая заглушка (глухой)

12836-67

40

На приварном кольце (свободный)

12822-80

25

Резьбовой

9399-81

1000

Мы специализируемся на производстве различных видов: плоские, глухие, воротниковые. Опыт в сфере изготовления соединительных деталей более 25 лет.

Каталог стальных приварных фланцев:

Покупка стальных фланцев Ду-1000 Ру6, Ру10, Ру16, Ру25 в Украине

Купить стальной плоский фланец Ду-1000Ру-10

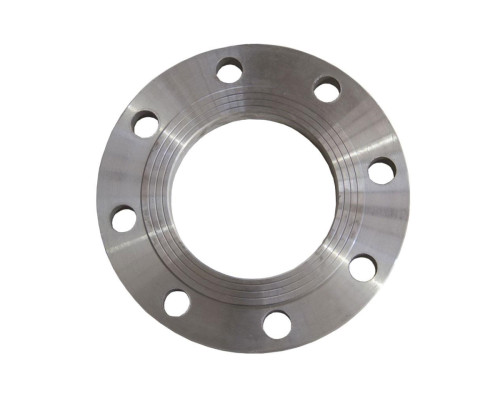

Фото фланца стального плоского толщина 8 отверстий Ду1000 мм
Фланец из стали для трубы Dn-1000 Pn-10 по ГОСТ
Стальные плоские приварные фланцы под заказ DIN Дин стандарт

Купить ответный приварной плоский фланец Ду-1000 Ру-6, Ру-10, Ру-16 можно на нашем сайте «СЛЭМЗ», производим:

  • вентили;
  • задвижки 30ч6бр, 30с41нж, 30ч39р, клиновые/шиберные/под электропривод;
  • обратные клапаны для воды, канализации, газа, нефтепродуктов;
  • шаровые краны, дисковые затворы - каталог запорной арматуры.

Рабочая среда для стальных фланцев: нефть, газы, пары, кислоты в канализационных и промышленных септических установках, системах водоснабжения ЖКУ. Качество изделий, надежность и герметичность сварных соединений соответствует ГОСТ 12820-80. Строгий ОТК «Слобожанского завода» исключает брак и скрытые дефекты. «СЛЭМЗ» отличаются высокой квалификацией, лояльными ценами на стальные фланцы Ду1000 Ру6/10/16/25, надежностью и качеством.
