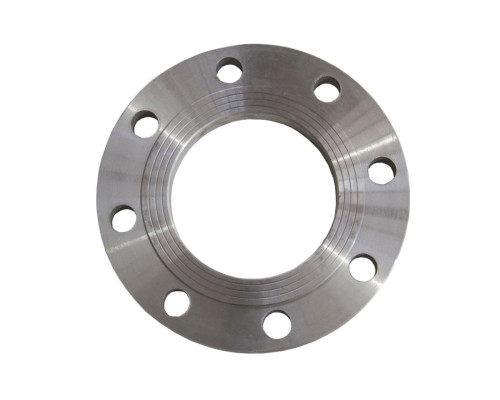

Плоский фланец Ду-125 Ру-6/10/16/25 стальной

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:Фланец Ду-125 Ру6/10/16/25
Тип:Плоский стальной
Расположение:Харьков, Украина
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 0 грн.

Точные цены и помощь у консультанта



0 отзывов

Фланец Ду-125 Ру-6/10/16/25 - это стальной приварной плоский воротниковый элемент соединения труб и трубопроводной арматуры условным диаметром 125 мм. Условное давление <10 кгс/см2. Имеет 8 отверстий для крепления болтами/шпильками, может применяется фланец с заглушкой на окончании трубопровода. Изготовлен согласно ГОСТ 12820-80.

Технические характеристики, вес

Обозначения и технические характеристики приварного плоского фланца Ду125 Ру-6/10/16/25:

  • Ду - условный проход;
  • Ру - номинальное давление;
  • Dв - диаметр внутренний;
  • D - диаметр наружный;
  • D2 - диаметр зеркала (прижимная поверхность);
  • d - отверстие под крепежный болт;
  • D1 - межосевое расстояние отверстий под крепеж;
  • b - толщина;
  • N - количество отверстий;
  • М16 - болт/шпилька для монтажа;
  • материал - сталь 3сп;
  • для труб с фактическим наружным диаметром - 108 мм.

Чертеж и размеры

Чертеж плоского фланца Ду-125



Давление кгс/см2

Габаритные размеры фланца Ду-125

N, шт

Болты/шпильки

Вес, кг

D1

b

D

D2

Ру-6

200

135

17

235

178



8



М16

3,89

Ру-10

210

135

21

245

184

М16

5,42

Ру-16

210

135

25

245

184

М16

6,39

Ру-25

220

135

27

270

184

М24

8,27



Изготовление по ГОСТ

Фланец

ГОСТ

Максимальное условное давление, кгс/см2

Стальной плоский приварной

12820-80

25

Стальной приварной встык (воротниковый)

12821-80

200

Фланцевая заглушка (глухой)

12836-67

40

На приварном кольце (свободный)

12822-80

25

Резьбовой

9399-81

1000

Мы специализируемся на производстве различных видов: плоские, глухие, воротниковые. Имеем опыт в сфере изготовления соединительных деталей более 25 лет.

Каталог стальных приварных фланцев:

Покупка стальных фланцев Ду-125 Ру6, Ру10, Ру16, Ру25 в Украине

Купить стальной плоский фланец Ду-125 Ру-10

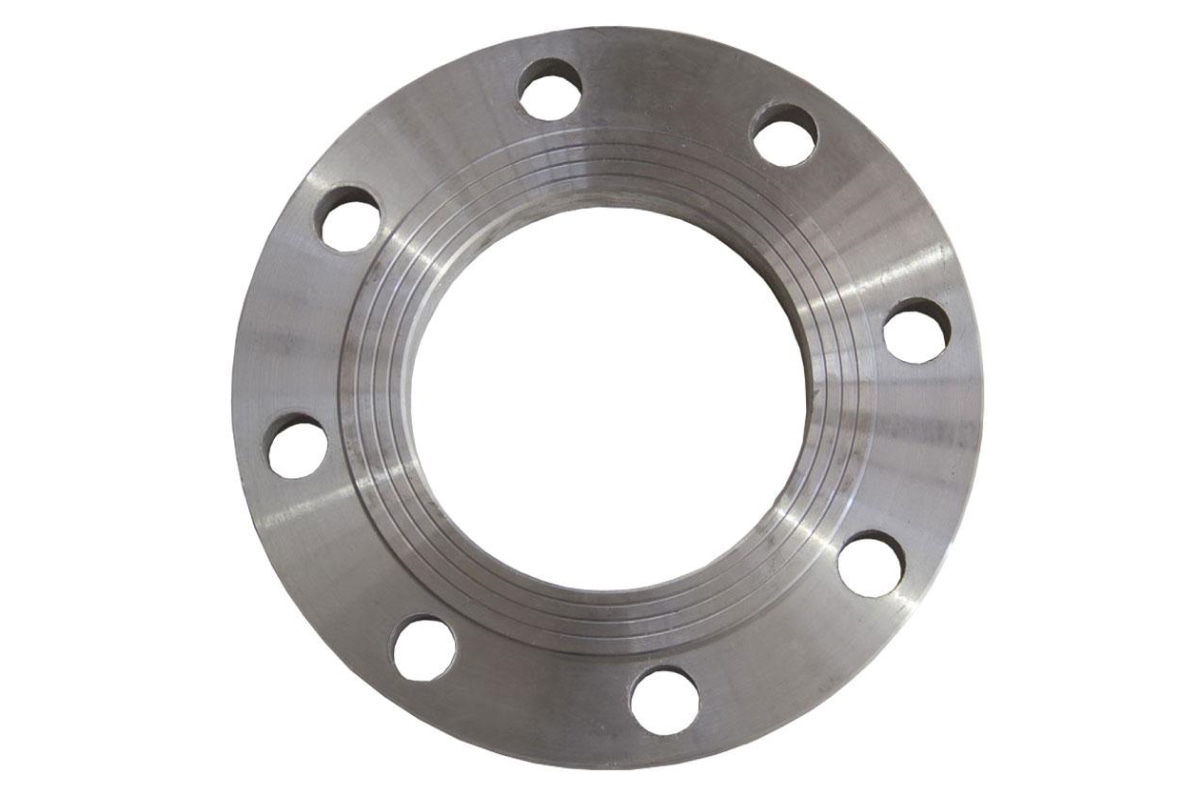

Фото фланеца стального плоского толщина 8 отверстий Ду125 мм
Фланец из стали для трубы Dn-125 Pn-10 по ГОСТ
Стальные плоские приварные фланцы под заказ DIN Дин стандарт

Купить ответный приварной плоский фланец Ду-125 Ру-6, Ру-10, Ру-16, Ру-25 можно на нашем сайте. «СЛЭМЗ» производит:

  • вентили;
  • задвижки 30ч6бр, 30с41нж, 30ч39р, клиновые/шиберные/под электропривод;
  • обратные клапаны для воды, канализации, газа, нефтепродуктов;
  • шаровые краны, дисковые затворы - каталог запорной арматуры.

Строгий ОТК «Слобожанского завода» исключает брак и скрытые дефекты. «СЛЭМЗ» отличаются высокой квалификацией, лояльными ценами на стальные фланцы Ду125 Ру6/10/16/25, надежностью и качеством.
