Фланцы плоские стальные

Name: Фланцы стальные плоские
Brand: СЛЭМЗ
Rating: 4.9 (9 reviews)

Описание серии Сравнение товаров (0)

Сортировка:

Показать:

Испытания перед отправкой

Плоский фланец Ду-100 Ру-6/10/16/25 стальной

от 352 грн.

Испытания перед отправкой

Плоский фланец Ду-1000 Ру-6/10/16/25 стальной

от 11000 грн.

Испытания перед отправкой

Плоский фланец Ду-125 Ру-6/10/16/25 стальной

от 480 грн.

Испытания перед отправкой

Плоский фланец Ду-15 Ру-6/10/16/25 стальной

от 50 грн.

Испытания перед отправкой

Плоский фланец Ду-150 Ру-6/10/16/25 стальной

от 590 грн.

Испытания перед отправкой

Плоский фланец Ду-20 Ру-6/10/16/25 стальной

от 70 грн.

Испытания перед отправкой

Плоский фланец Ду-200 Ру-6/10/16/25 стальной

от 740 грн.

Испытания перед отправкой

Плоский фланец Ду-250 Ру-6/10/16/25 стальной

от 980 грн.

Испытания перед отправкой

Плоский фланец Ду-300 Ру-6/10/16/25 стальной

от 1200 грн.

Испытания перед отправкой

Плоский фланец Ду-32 Ру-6/10/16/25 стальной

от 130 грн.

Испытания перед отправкой

Плоский фланец Ду-350 Ру-6/10/16/25 стальной

от 1300 грн.

Испытания перед отправкой

Плоский фланец Ду-40 Ру-6/10/16/25 стальной

от 170 грн.

Испытания перед отправкой

Плоский фланец Ду-400 Ру-6/10/16/25 стальной

от 2150 грн.

Испытания перед отправкой

Плоский фланец Ду-50 Ру-6/10/16/25 стальной

от 190 грн.

Испытания перед отправкой

Плоский фланец Ду-500 Ру-6/10/16/25 стальной

от 3200 грн.

Испытания перед отправкой

Плоский фланец Ду-600 Ру-6/10/16/25 стальной

от 4300 грн.

Испытания перед отправкой

Плоский фланец Ду-65 Ру-6/10/16/25 стальной

от 240 грн.

Испытания перед отправкой

Плоский фланец Ду-80 Ру-6/10/16/25 стальной

от 283 грн.

Испытания перед отправкой

Плоский фланец Ду-800 Ру-6/10/16/25 стальной

от 10900 грн.

Показано с 1 по 19 из 19 (всего 1 страниц)

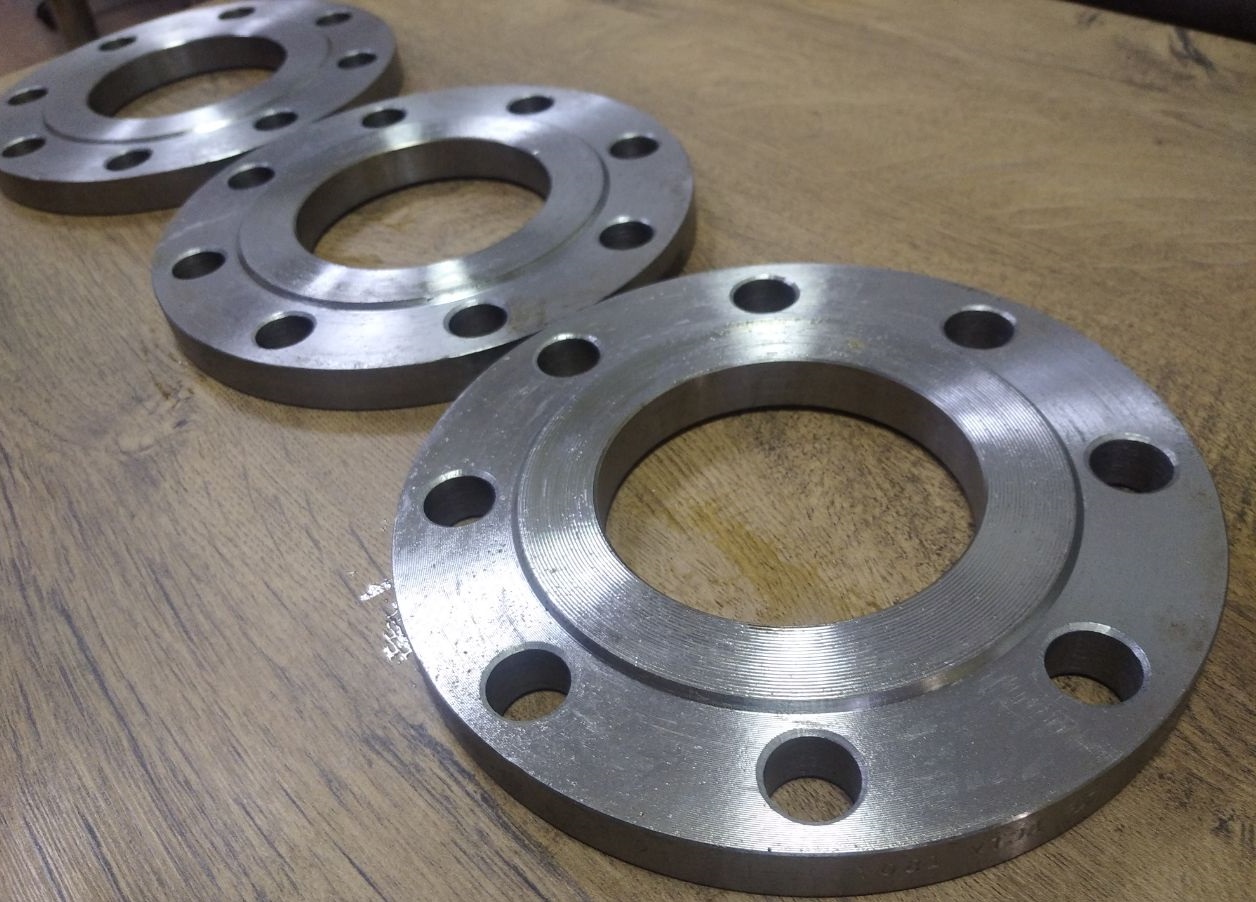

Фланец плоский стальной приварной, прокладки, гайки, болты - стоимость ГОСТ 12820-80 - это детали из стали марок ст3сп, ст20, ст25. Изготовлены по ГОСТ 12820-80, 33259-2015, Ду 15-1200 мм, Ру<2,5 Мпа, t_max<300 ^oC. Применяются для герметичной стыковки труб, водопроводов, запорной арматуры. Соединяют насосы, патрубки аппаратов, теплообменные приборы, резервуары. Плоскую деталь устанавливают на трубу, приваривают, крепят болтами/шпильками.

Классифицируются фланцы стальные оцинкованные по типам: плоские, воротниковые/приварные встык к трубе, с приварным кольцом/свободные, резьбовые, глухие/запорные. Под заказ производятся по немецким стандартам DIN в соответствии с предоставленным заказчиком чертежом.

ГОСТ 12820-80 фланцы плоские приварные

Фланцы плоские стальные Украина производит по ГОСТ:

12820-80 - плоские, квадратные;
12821-80 - воротниковые приварные встык;
12822-80 - свободные на приварном кольце;
12815-80 - присоединительные размеры;
7505-89 - класс точности;
12816-80 - материал изготовления, технические требования, крепежные детали, маркировка, упаковка, прокладки, транспортировка;
28759.1/2-90 - параметры, типы, конструкция;
28759.4-90 - под восьмиугольное сечение;
12836-67 - заглушки стальные фланцевые.

До 1977 года действовали устаревшие ГОСТ на фланец плоский стальной приварной:

1255-67 - соединительные с выступом;
9938-62 - приварные квадратные;
12827-67 - приварные без выступа;
12828-67 - с выступом и впадиной.

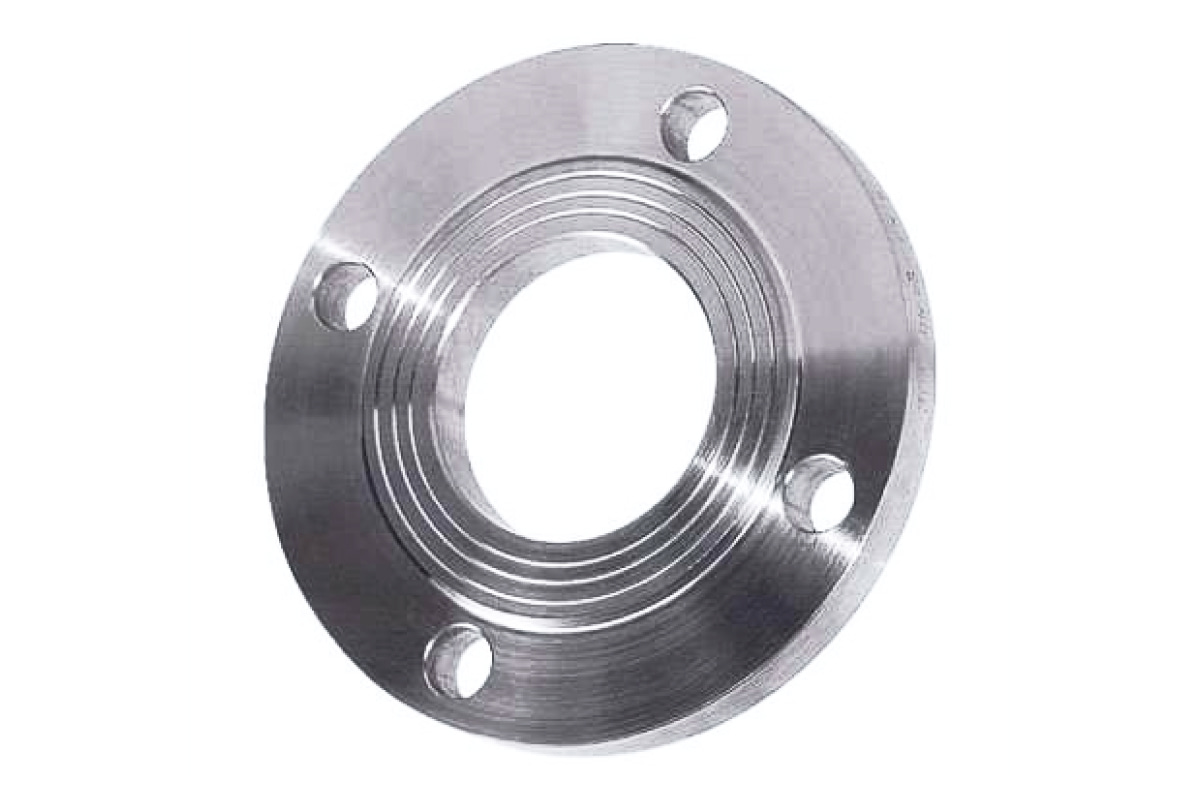

Фланец плоский стандарт ГОСТ 12820-80 стальной под приварку приварной

Таблица размеров и диаметров плоских фланцев

В таблице представленны фланцы плоские различного давления (номинальное давление - Ру), под разный диаметр труб (номинальный проход - Ду), межцентровое расстояние, колличество и диаметры отверстий под крепежный болт, внутренний и наружный диаметр.

Фланцы плоские стальные Ру-6 (Pn6)	Размеры и характеристики
Ду	D₁	dв	b	D	D₂	N, шт	Болты/шпильки	Масса, кг
мм						N, шт	Болты/шпильки	Масса, кг
10	50	15	10	75	35	4	М10	0,32
15	55	19	10	80	40			0,34
20	65	26	12	90	50			0,54
25	75	33	12	100	60			0,65
32	90	39	13	120	70		М12	1,02
40	100	46		130	80			1,22
50	110	59		140	90			1,34
65	130	78		160	110			1,64
80	150	91	15	185	128		М16	2,45
100	170	110	15	205	148			2,86
125	200	135	17	235	178	8		3,89
150	225	161	17	260	202			4,4
175	255	196	19	290	232			5,37
200	280	222		315	258			5,9
225	305	245		340	282			6,61
250	335	273	20	370	312	12		7,68
300	395	325	20	435	365	12	М20	10,29
350	445	377	22	485	415	16		12,59
400	495	426	24	535	465	16		15,21
450	550	480	24	590	520	20		17,26
500	600	530	25	640	570			19,73
600	705	630	25	755	670		М24	26,25
700	810	720	27	860	775	24	М24	36,69
800	920	820	27	975	880	24	М27	46,15
900	1020	920	29	1075	980	28		55,11
1000	1120	1020	31	1175	1080	28		64,41
1200	1340	1220	34	1400	1295	32	М30	99,12
1400	1560	1420	43	1620	1510	36	М30	162,04

Фланцы плоские стальные Ру-10 кгс/см2	Размеры и характеристики
Ду	D₁	dв	b	D	D₂	N, шт	Болты/шпильки	Масса, кг
мм						N, шт	Болты/шпильки	Масса, кг
10	60	15	10	90	42	4	М12	0,46
15	65	19	10	95	47			0,53
20	75	26	12	105	58			0,76
25	85	33	12	115	68			0,91
32	100	39	14	135	78		М16	1,42
40	110	46	15	145	88			1,73
50	125	59	15	160	102			2,08
65	145	78	17	180	122			2,82
80	160	91	17	195	133	8		3,3
100	180	110	19	215	158			3,98
125	210	135	241	245	184			5,42
150	240	161		280	212		М20	6,64
175	270	196		310	242			7,34
200	295	222		335	268			8,07
225	325	245		365	295			9,32
250	350	273	23	390	320	12		10,67
300	400	325	24	440	370	12		12,92
350	460	377	24	500	430	16		15,87
400	515	426	26	565	482	16	М24	21,58
450	565	480	26	615	532	20		22,78
500	620	530	28	670	585			27,72
600	725	630	31	780	685		М27	39,42
700	840	720	34	895	800	24	М27	59,54
800	950	820	37	1010	905	24	М30	79,24
900	1050	920	40	1110	1005	28		94,24
1000	1160	1020	43	1220	1110	28		117,58
1200	1380	1222	51	1455	1330	32	М36	196,35
1400	1590	1420	60	1675	1530	36	М42	275,27

Фланцы плоские стальные Ру-16 Pn16	Размеры и характеристики
Ду	D₁	dв	b	D	D₂	N, шт	Болты/шпильки	Вес, кг
мм						N, шт	Болты/шпильки	Вес, кг
10	60	15	12	90	42	4	М12	0,56
15	65	19	12	95	47			0,63
20	75	26	14	105	58			0,88
25	85	33	16	115	68			1,19
32	100	39	16	135	78		М16	1,58
40	110	46	17	145	88			1,98
50	125	59	19	160	102			2,58
65	145	78	21	180	122			3,44
80	160	91	21	195	133	8		3,73
100	180	110	23	215	158			4,75
125	210	135	25	245	184			6,39
150	240	161		280	212		М20	7,82
175	270	196		310	242			8,65
200	295	222	27	335	268	12		10,11
225	325	245	27	365	295			11,71
250	355	273	28	405	320		М24	14,48
300	410	325	28	460	370			17,79
350	470	377	30	520	430	16		22,89
400	525	426	34	580	482	16	М27	31,02
450	585	480	38	640	532	20	М27	39,65
500	650	530	44	710	585		М30	57,02
600	770	630	45	840	685		М33	80,04

Фланцы плоские стальные Ру-25 кгс/см2	Размеры и характеристики
Ду	D₁	dв	b	D	D₂	N, шт	Болты/шпильки	Вес, кг
мм						N, шт	Болты/шпильки	Вес, кг
10	60	15	14	90	42	4	М12	0,64
15	65	19	14	95	47			0,71
20	75	26	16	105	58			0,99
25	85	33	16	115	68			1,18
32	100	39	18	135	78		М16	1,78
40	110	46	19	145	88			2,19
50	125	59	21	160	102			2,72
65	145	78	21	180	122	8		3,23
80	160	91	23	195	133			4,07
100	190	110	25	230	158		М20	5,93
125	220	135	27	270	184		М24	8,27
150	250	161	27	300	212			10,13
175	280	196	29	330	242	12		11,48
200	310	222	29	360	278			13,35
225	340	245	31	395	305		М27	16,94
250	370	273	31	425	335			18,91
300	430	325	32	485	390	16		23,96
350	490	377	38	550	450		М30	34,36
400	550	426	40	610	505		М33	44,63
450	600	480	44	660	555	20		51,81
500	660	530	48	730	615	20		67,31

Чертеж плоского стального фланца

Условное обозначение размеров фланца плоского приварного:

D - наружный диаметр;
D₁ - межосевое расстояние крепежных отверстий;
D₂ - диаметр прижимной поверхности (зеркала);
d_в - внутренний диаметр;
b - толщина;
h - высота зеркала;
d_н - диаметр отверстий под шпильки и болты.

Чертеж плоского фланца из стали для водопровода

Сертификаты от производителя Украины

Слобожанский Завод производит фланцы плоские стальные согласно ГОСТ 12820-20. Сертифицированные материалы для производства: углеродистая/нержавеющая сталь, чугун, алюминий, латунь. Каждая партия фланцев проходит качественную проверку отделом технического контроля имеет сертификат соответствия и всю необходимую документацию, о возможности и устойчивости к агрессивной рабочей среде. Исполнения трубопроводной арматуры: соединительный выступ под углом 45°; выступ под углом 90°; впадина, шип; паз, линзовая прокладка, прокладка овального сечения, шип под фторопластовую прокладку, паз под фторопластовую прокладку. Марка стали вст3сп2 вст3сп3 - по запросу.

Сертификат качества фланцев плоских приварных от производителя под любое давление

Купить фланцы плоские стальные приварные * Цена

Купить фланцы плоские стальные приварные ГОСТ 12820-80, фланец плоский нержавеющий 12х18н10т, вентили, задвижки, обратные клапаны, электроприводы, фитинги, запорную арматуру рекомендуем на сайте СЛЭМЗ. Ознакомиться с ценамина продукцию, подобрать и приобрести можно в каталоге. Обязательно при покупке даем паспорт фланца стально плоского приварного, предоставляем фото, все механические характеристики. Также Слобожанский Завод производит все основные типы и виды:
