Обратный клапан

Обратный клапан - это тип защитной трубопроводной арматуры для автоматического перекрытия реверсивного направления потока рабочей среды затвором или диском. Промышленная технологические трубопроводы, магистраль или водопровод нуждаются предохранительной системе с целью поддержания давления, равномерном распределении рабочей жидкости. Обратные клапаны защищают электронасосные агрегаты, удерживая жидкость во всасывающих патрубках погружных, шестеренных, центробежных и вакуумных насосов.

Производят обратные клапаны:

С номинальным проходом Ду (Dn) от 15 до 400 мм;
С муфтовым, фланцевым, межфланцевым креплением и под приварку;
С подъемным, поворотным, подпружиненным, двухстворчатым, шаровым канализационным, приемным с сеткой;
С материалом корпуса из чугуна, стали, нержавеющей стали, латуни, ковкого и серого чугуна, 12Х18Н12МЗТЛ, 12Х18Н10Т;
С предельным давлением в системе от 2,5 до 64 кгс/см2;
Со строительной длиной от 12 до 622 мм;
С предельной температурой рабочей жидкости от 50 до 600 ^оС;
Для воды, пара, пищевых сред, нефтепродуктов, воздуха, сточных и канализационных сред, жидкого углеводорода
Под брендами Fado, Gross, Zetkama, Genebre, Herz, IVR, Armline, Berke Plastik, Dragon, Euromet, GS ESPANA, MIV, NK Manufactory, SDR PIPE, VITECH, Valvo, ZAP Industrial, Walver;
И продают с ценой от 34 до 31788 грн с НДС.

Каталог и виды

В каталоге представлены ходовые марки обратных клапанов в Украине.

Марка обратного клапана	Технические характеристики
Марка обратного клапана	Ду, мм	Ру, бар	Тип	Присоединение	Материал корпуса	Tmax, ^oC	Строительная длина, мм
16ч6бр	32	16	подъемный	фланцевый	чугун	225	140
	40						170
	50						200
	65						290
	100						350
	150						480
	200						600
16ч3п	32				серый чугун		140
	40						170
	50						200

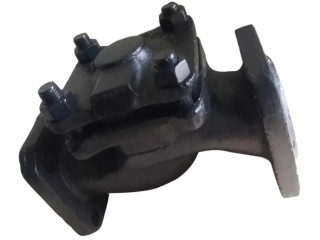

16ч3р	25			фланец			120
	32						120
	40						170
	50						200

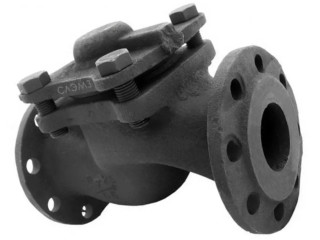

16ч6п	65			фланцевое			290
	80						310
	100						350
	150						480
	200						600

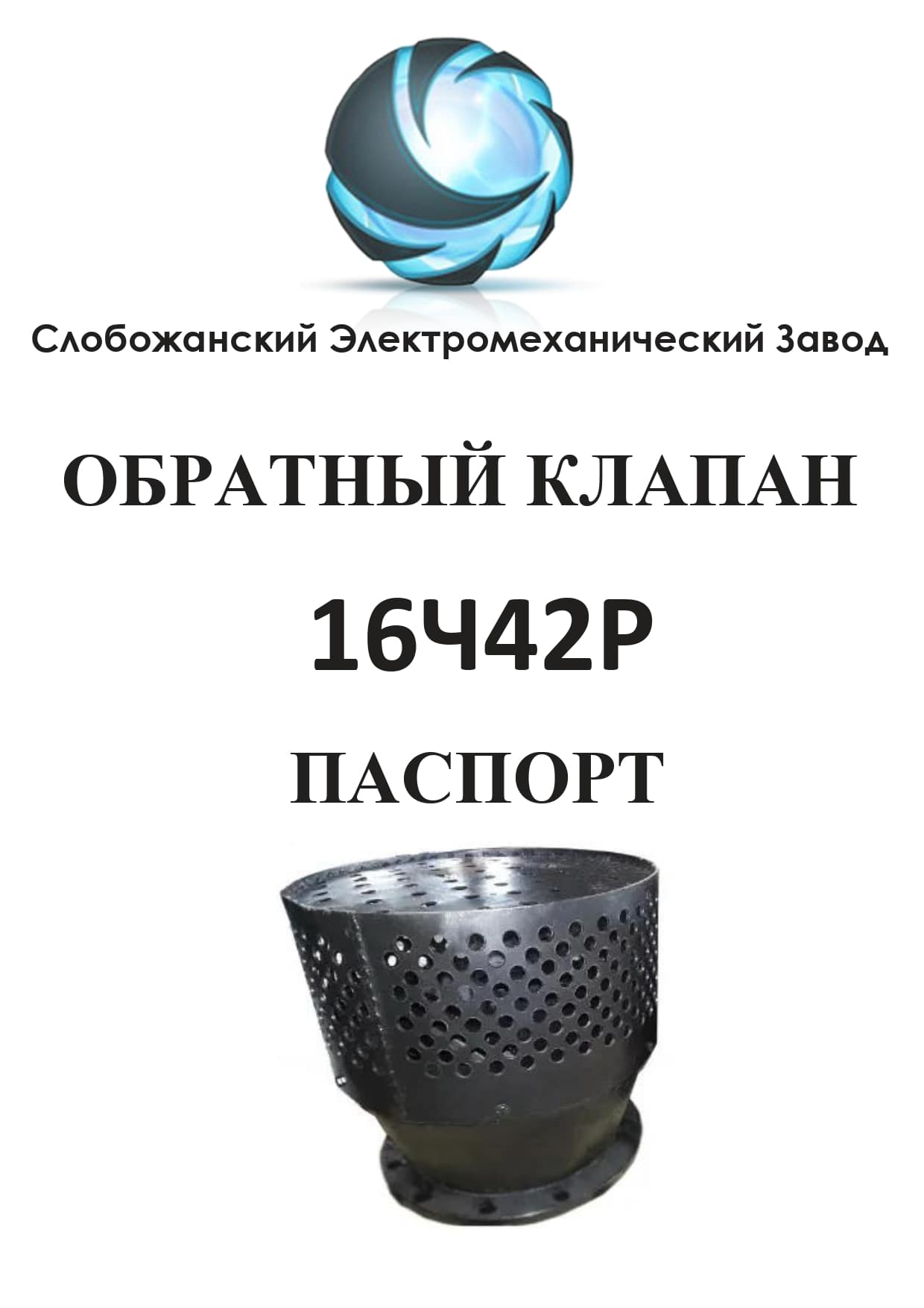

16ч42р	50	2,5	Приемный с сеткой			50	160
	80						195
	100						215
	150						280
	200						335
	250						390
	300						440
	400						565

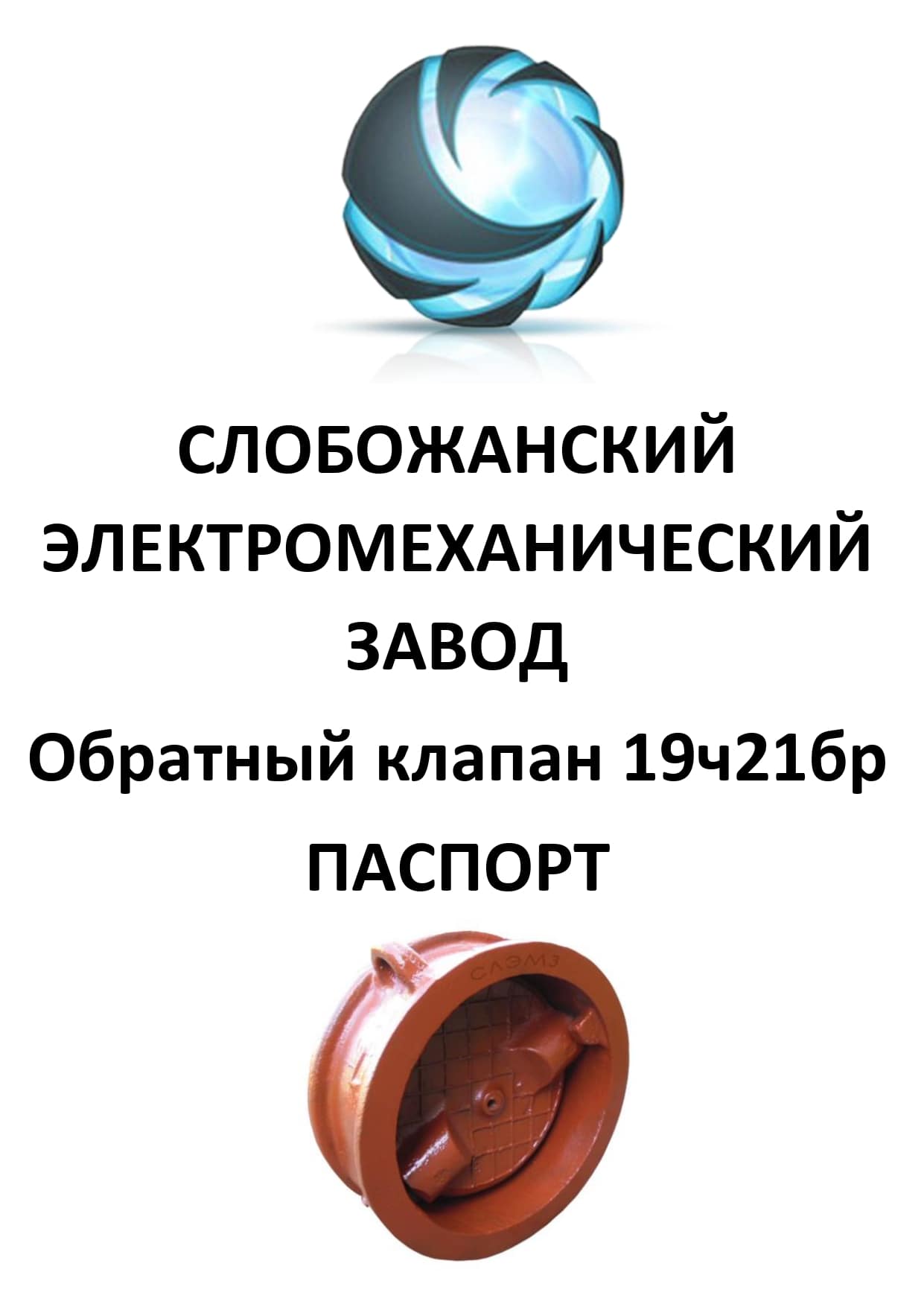

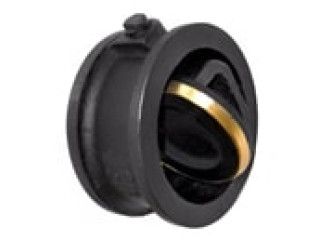

19ч21бр	50	16	поворотный	межфланцевое	Чугун СЧ20	225	60
	80						70
	100						80
	150						100
	200						140
	250						180

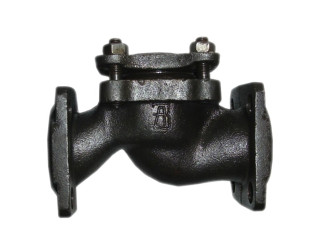

16кч9п	32	25	подъемный	фланец	Ковкий чугун		180
	40						200
	50						230
	65						290
	80						310
16кч9нж	32						180
	40						200
	50						230
	65						290
	80						310
16с10нж	25			фланцевое	сталь	420	150
	40						200
	50	16					230
	80	25					290
	100	25					350
	150	16					480

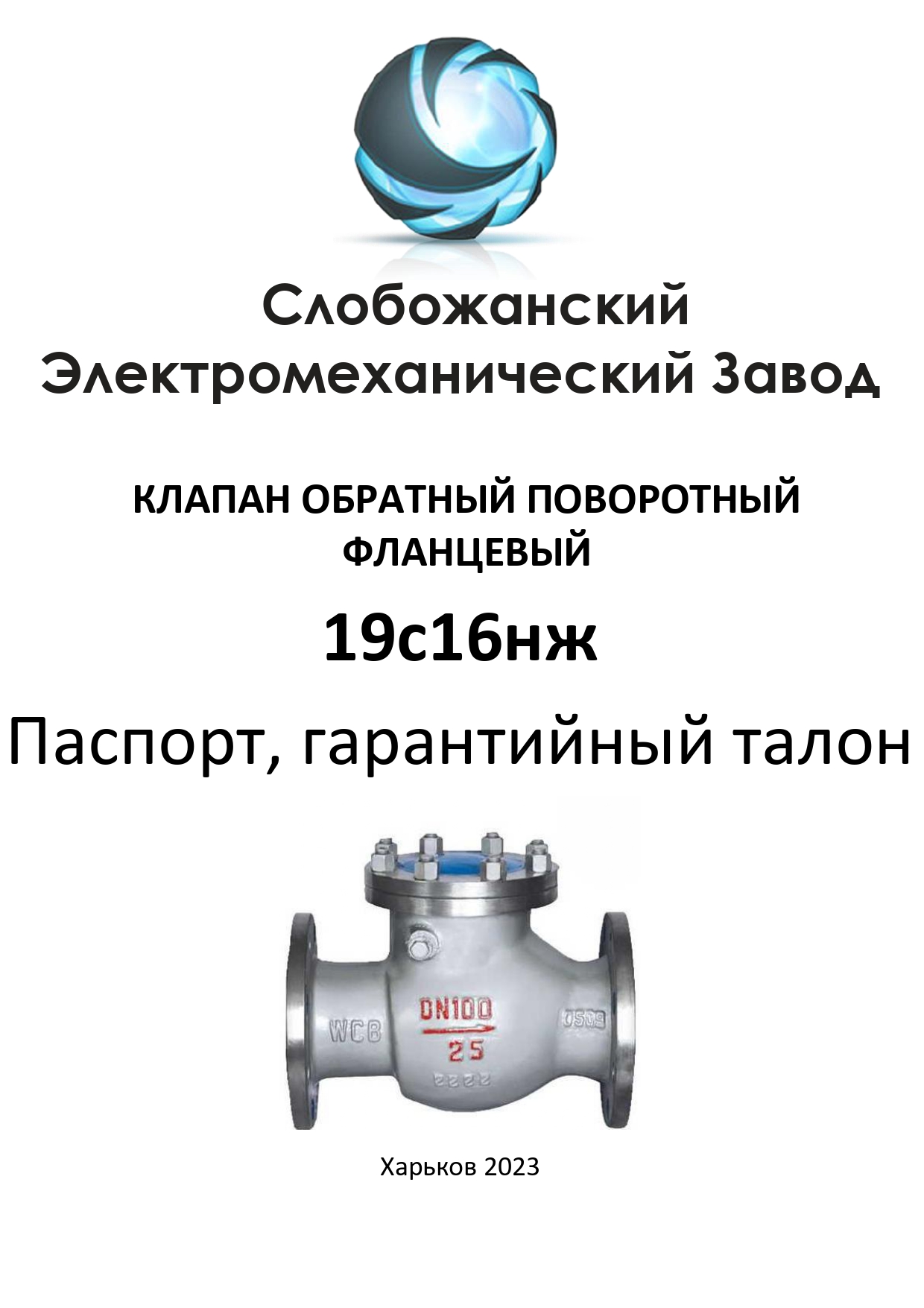

19с16нж	50	25	поворотный				230
	65						290
	80						310
	100						350
	125						400
	150						480
	200						550
19с38нж	40	63	поворотный	Под приварку		425	160
	50						160
	80						195
	100						230
19с53нж	50	40		фланец		450	230
	80						310
	100						350
	150						480
	200						550
19нж11бк	50				Нержавеющая сталь 12Х18Н10Т	600	230
	80						310
	100						350
19нж63бк	50				Нержавеющая сталь 12Х18Н12МЗТ		150
	80						190
	100						215

Классифицируем по видам конструкции запорного элемента обратного клапана:

Сферический запорный элемент при снижении давления в магистрали опускается в седло;
Подпружиненный шар при остановке подачи и снижении давления становится в седло;
Тарелка с горизонтальным размещением, установленная перпендикулярно потоку;
Металлический круглый клапан, расположенный выше оси седла.

По способу монтажа различают:

Фланцевые;
Муфтовые;
Резьбовые;
Межфланцевые.

Модификации обратного клапана:

Поворотный резьбовой;
Подпружиненный межфланцевый/фланцевый;
Подпружиненный резьбой для высокого давления;
Фланцевый канализационный/подъемный/поворотный;
Поворотный фланцевый неподпружиненный;

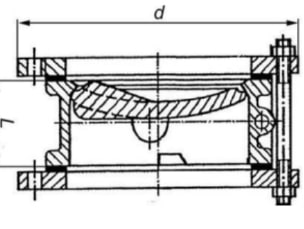

Межфланцевый подпружиненный двулепестковый;
Гравитационный для отопительных систем;
Латунный поворотный/подпружиненный резьбовой;
Заборный резьбовой с фильтром;
Невозвратно-запорные;
Невозвратно-управляемые.

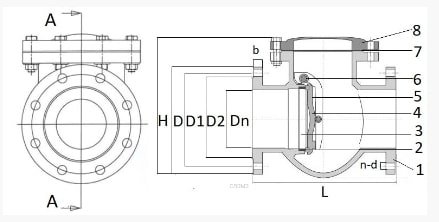

Чугунный фланцевый обратный запорный клапан

Чугунный обратный клапан для канализации с фильтром

Стальной клапан прорезиненный для холодной воды

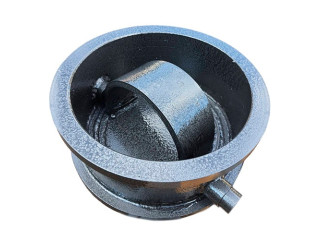

Стальной межфланцевый обратный клапан Ру40

Принцип работы

Принцип работы обратного клапана аналогичен ниппелю в велосипедной шине и не нуждается в дополнительном питании и управлении. Запирающее устройство перемещается в корпусе клапана под действием силы тяжести, пружины или самого потока рабочей среды. Клапаны обратного типа с подпружиненным дисковым запирающим элементом перекрывают обратный поток под силой растяжения пружинного элемента при снижении давления жидкости. В шаровом запорном элементе достаточно силы тяжести. У обратно-поворотного клапана откидывает створка, плотно перекрывая диском реверсивный поток. Дисковый и двухстворчатый запорный элемент у межфланцевых обратных клапанов устанавливается в положение закрыто под действием силы пружины. У двухстворчатых запорных механизмов обратный поток раскрывает полукруглые створки и плотно прижимает под силой собственного давления.

Установка и монтаж

Порядок установки и правила монтажа обратных клапанов на магистрали:

Промойте трубопровод от механических включений и налета.
Убедитесь в соответствии направлений потока рабочей жидкости на магистрали и обратном клапане с помощью стрелки на корпусе.
Убедитесь в отсутствии нагрузок кручения, сжатия или растяжения между магистралью и устанавливаемым элементом запорной арматуры.
В случае наличия абразивных твердых включений стоит установить фильтр перед запорным элементом.

Примечания:

Для проверки уровня герметизации запорного элемента устанавливают манометры;
Шаровой тип не нуждается в дополнительном фильтре
Клапан неподпружиненного типа устанавливается на горизонтальной водопровод или на вертикальном при движении потока снизу-вверх.

Сферы применения

Несмотря на простоту конструкции и низкую стоимость, обязательные сферы для применения автономных обратных клапанов:

В магистрали с необходимостью одностороннего движения рабочей жидкости;
В системах с замкнутой циркуляции рабочей жидкости;
В отопительных и котельных установках;
На входе перед водонагревателями;
В системах конденсатоотводчиков с имеющимся противодавлением конденсата;
В многоквартирных домах для бесперебойной подачи холодной и горячей воды;
Сложные системы из нескольких насосных агрегатов, исключая перекрёстное влияние при параллельной работе;
Реверсивные трубопроводы с блоками фильтрации.

Недостатки и преимущества

В список преимуществ обратных клапанов стоит отнести защитную функцию промышленного оборудования, многофункциональность ввиду автономной работы, малые габаритные размеры и небольшой вес, простота и долговечность конструкции, высокий уровень герметизации, не сложное техническое обслуживание, прочность материалов корпуса, запас прочности при значительных перепадах давления в магистрали, малый ход для запора.

К минусам (недостаткам) данного вида арматуры стоит отнести чувствительность к абразивным частицам и загрязнений, горизонтальный монтаж, усложненная система запорного механизма для установки на вертикальных участках трубопровода.
