Обратный клапан 16ч3р

Name: Обратный клапан 16ч3р
Brand: СЛЭМЗ
Rating: 4.8 (7 reviews)

Сравнение товаров (0)

Сортировка:

Показать:

Испытания перед отправкой

Клапан 16ч3р Ду-25 Ру-16

от 0 грн.

Испытания перед отправкой

Клапан 16ч3р Ду-32 Ру-16

от 0 грн.

Испытания перед отправкой

Клапан 16ч3р Ду-40 Ру-16

от 0 грн.

Испытания перед отправкой

Клапан 16ч3р Ду-50 Ру-16

от 0 грн.

Показано с 1 по 4 из 4 (всего 1 страниц)

Обратный клапан 16ч3р Ру16 – подъемная фланцевая чугунная однодисковая арматура для воды, пара, нефтепродуктов с максимальной температурой 225 °С. Технические характеристики: вес – 3,3-9,4 кг; диаметр прохода Ду-25, Ду-32, Ду-40, Ду-50 мм; строительная длина – 70-105 мм. Купить обратный клапан 16ч3р в Украине можно украинского, польского, турецкого производства. Класс герметичности “А” по ГОСТ 13252, расшифровка обозначения (см. фото) - ГОСТ-4666. Аналоги 16ч3р:

фланцевый затвор 16ч3бр;
16с10нж Ру-16 стальной;
16ч6п Ру16 чугунный.

Технические характеристики обратного клапана 16ч3р

Каталог, описание, параметры эксплуатации и технические характеристики – таблица габаритов и присоединительных размеров, устройство и конструкция, вес и чертеж из паспорта, расшифровка маркировки, инструкция по эксплуатации, цена фланцевой запорной арматуры Ру-16 из чугуна в Украине.

Обратный клапан 16ч3р Ру16 - технические характеристики
Условный диаметр Ду / Dn, мм		25...50
Номинальное давление Ру, кгс/см²	кгс/см²	10, 16
	Бар	10, 16
	МПа	1,0/1,6
Тип		Подъемный
Материал корпуса		Чугун СЧ20, СЧ18
Уплотнение		Паронит ПОН-Б

Параметры подъемного клапана фланцевого
Крепление		Фланцевое
Управление		Автоматическое
Климатическое исполнение		У1 по ГОСТ 15150
Направление потока рабочей среды		Под золотник
Рабочая среда / максимальная температура, °С		Вода, пар / +225
Установка на трубопроводе	горизонтальном	Крышкой вверх
Установка на трубопроводе	вертикальном	Уплотнительной поверхностью вверх
Гарантия, мес		12

У нас Вы можете купить обратный клапан:

Клапан обратный 16ч3р фланцевый - размеры, вес

Габаритные и присоединительные размеры однодискового затвора 16ч3р Ру-10, Ру-16 – строительная длина, высота, диаметр прохода, количество отверстий и диаметр фланца, масса.

Таблица размеров	Габариты и размеры обратного клапана 16ч3р фланцевого подъемного								Вес, кг
Таблица размеров	L	D	H	d1	d2	S	n	d	Вес, кг
16ч3р Ду25	120	115	70	85	68	27	4	14	3,3
16ч3р Ду32	140	135	75	100	78	-		18	5,2
16ч3р Ду40	170	145	95	110	88	32			7
16ч3р Ду50	200	160	105	125	102	36			9,4

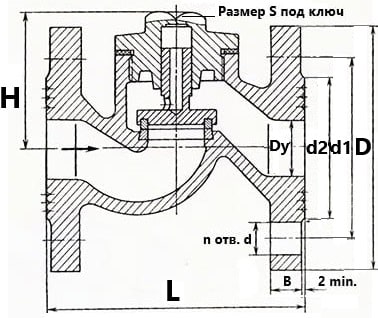

Чертеж подъемного клапана

Чертеж обратного клапана 16ч3р фланцевого

Чугунные обратные клапаны 16ч3р ГОСТ

Стандарты запорных подъемных устройств 16ч3р:

ГОСТ 27477-87 – основные параметры;
ГОСТ 15150-69 – климатическое исполнение;
ГОСТ12815-80 – присоединительные габариты фланцев;
ГОСТ-4666 – маркировка, обозначение;
5762-2002 – плотность и прочность материалов;
9544-2015 – класс герметичности;
9.014 – порядок переконсервации;
1412 – литье деталей корпуса;
12.2.063-81 – техника безопасности;
2.785 – обозначение на чертежах и схемах;
21345-2005 – нормы изготовления.

Расшифровка маркировки 16ч3р Ру10, Ру16

Расшифровка маркировки запорного фланцевого клапана 16ч3р:

19 – тип трубопроводной арматуры;
Ч – материал корпуса;
16 – модель затвора;
Р – материал уплотнения;
Ду40 – условный диаметр проходного сечения;
Ру-16 – номинальное давление.

Схема обозначения и расшифровка маркировки обратного клапана 16ч3р

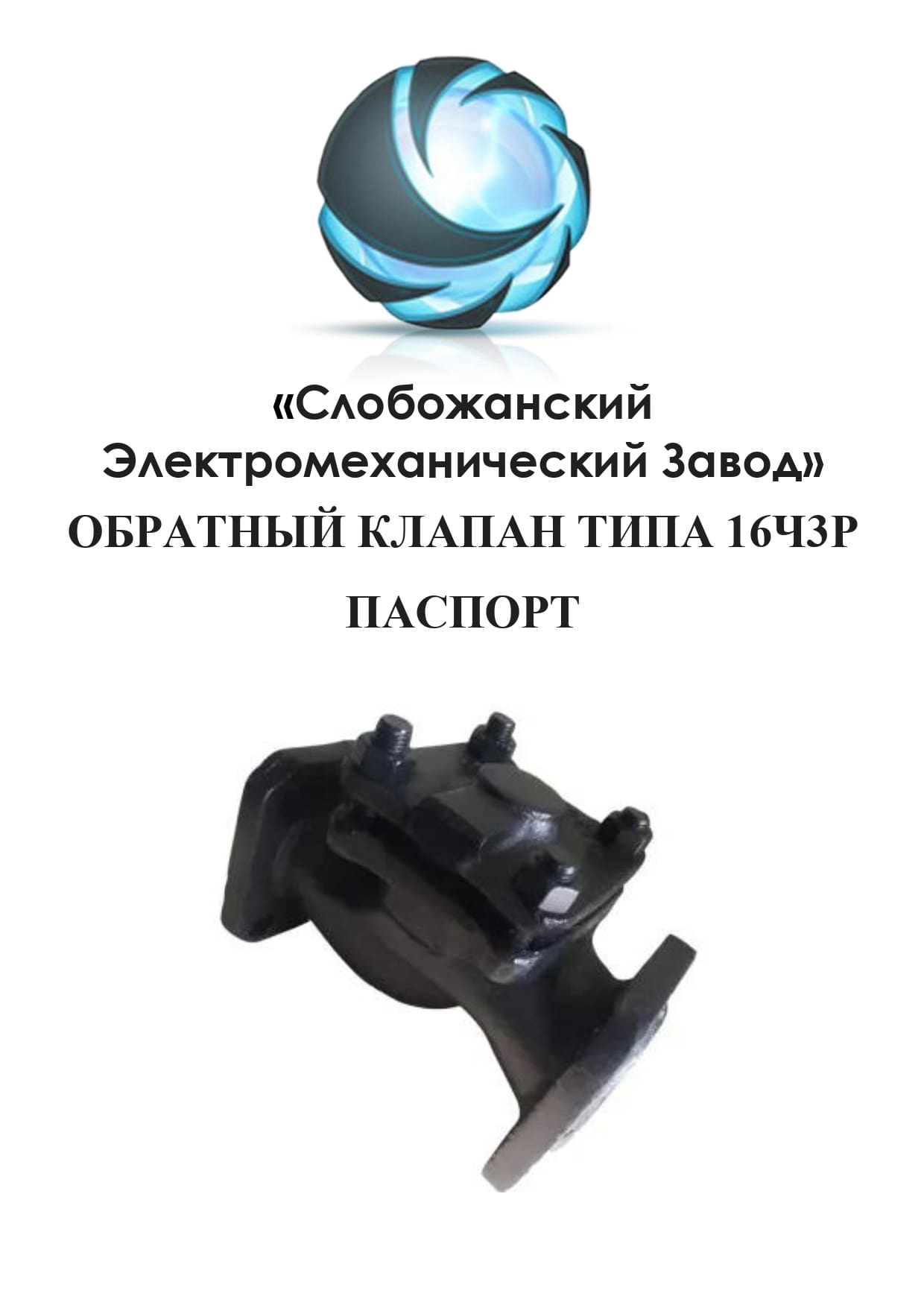

Паспорт обратного клапана 16ч3р

Паспорт обратного клапана 16ч3р подъемного

Скачать паспорт обратного клапана.

Цена обратного клапана 16ч3р подъемного

Цена обратного клапана 16ч3р формируется, исходя из диаметра Ду, состояния – новый, с хранения, бу, производителя – Украина, Китай, Европа, дополнительных комплектующих – комплекты ответных фланцев, КОФ и монтажных частей КМЧ. Комплект поставки – надежный однодисковый затвор Pn10, Pn16 с фланцем, изготовленный согласно ГОСТ и ТУ, паспорт, инструкция по эксплуатации, сертификат соответствия. Подбор аналогов и других типов трубопроводной арматуры – задвижки, шаровые краны, отводы, электроприводы.

Купить обратный клапаны 16ч3р в Украине

Перед тем как купить обратный клапан 16ч3р Ру10/Ру16 подъемный фланцевый чугунный, определите характеристики выбора. Условный диаметр ДУ, состояние - бу или новый. Мы предложим купить несколько вариантов из чугуна с паспортом, гарантией, сертификатом соответствия, крепежом по актуальной цене. Отправим фото партии перед отправкой, размеры, прайс и сроки доставки товаров по Украине. Работаем компаниями САТ, Новая Почта, Деливери, частные перевозчики.
