Обратный клапан 16ч6п

Name: Обратный клапан 19ч21бр
Brand: СЛЭМЗ
Rating: 4.9 (5 reviews)

Сравнение товаров (0)

Сортировка:

Показать:

Испытания перед отправкой

Лидер продаж!

Клапан обратный 16ч6п Ду-100 Ру-16 фланцевый

от 1920 грн.

Испытания перед отправкой

Клапан обратный 16ч6п Ду-200 Ру-16 фланцевый

от 6951 грн.

Испытания перед отправкой

Клапан обратный 16ч6п Ду-250 Ру-16 фланцевый

от 8610 грн.

Испытания перед отправкой

Клапан обратный 16ч6п Ду-300 Ру-16 фланцевый

от 12303 грн.

Испытания перед отправкой

Клапан обратный 16ч6п Ду-32 Ру-16 фланцевый

от 946 грн.

Испытания перед отправкой

Клапан обратный 16ч6п Ду-40 Ру-16 фланцевый

от 1323 грн.

Испытания перед отправкой

Клапан обратный 16ч6п Ду-50 Ру-16 фланцевый

от 413 грн.

Испытания перед отправкой

Клапан обратный 16ч6п Ду-80 Ру-16 фланцевый

от 1401 грн.

Испытания перед отправкой

Обратный клапан 16ч6п Ду-65 Ру-16

от 990 грн.

Показано с 1 по 9 из 9 (всего 1 страниц)

Обратный клапан 16ч6п Ру16 – фланцевый подъемный чугунный затвор для воды, пара, нефтепродуктов с максимальной температурой 225 °С. Технические характеристики: вес – 3,5-214 кг; диаметр прохода Ду-32, Ду-40, Ду-50, Ду-65, Ду-80, Ду-100, Ду-150, Ду-200, Ду-250, Ду-300 мм; строительная длина – 180-850 мм. Купить обратный клапан 16ч6п Ру-16 в Украине можно украинского, европейского производства, Китая по цене от 950 грн. Класс герметичности “А” по ГОСТ 13252, расшифровка маркировка (см. фото) - ГОСТ-4666. Аналоги 16ч6п:

фланцевый затвор 16ч3р;
16с10нж Ру-16 стальной;
16ч6р, 16ч6бр Ру16 чугунный.

Обратный клапан 16ч6п Ру16 - технические характеристики

Каталог, описание, параметры эксплуатации и технические характеристики обратного клапана 16ч6п Ру16 – таблица габаритов и присоединительных размеров, ттх, устройство и конструкция, вес и чертеж из паспорта, расшифровка маркировки, инструкция по эксплуатации, цена подъемной фланцевой чугунной запорной арматуры в Украине.

Обратный клапан 16ч6п Ру16 - технические характеристики
Условный диаметр Ду / Dn, мм		32...300
Номинальное давление Ру, кгс/см²	кгс/см²	10, 16
	Бар	10, 16
	МПа	1,0/1,6
Тип		Подъемный
Материал корпуса		Чугун СЧ20, СЧ18
Уплотнение		Паронит ПОН-Б
Чем заменить		16ч3р, 16ч6р, 16кч3п

Параметры подъемного клапана фланцевого
Крепление		Фланцевое
Управление		Автоматическое
Климатическое исполнение		У1 по ГОСТ 15150
Направление потока рабочей среды		Под золотник
Рабочая среда / максимальная температура, °С		Вода, пар / +225
Установка на трубопроводе	горизонтальном	Крышкой вверх
Установка на трубопроводе	вертикальном	Уплотнительной поверхностью вверх
Гарантия, мес		12
Производители		Европа, Украина, Китай

У нас Вы можете купить обратный клапан:

Обратный клапан 16ч6п фланцевый - размеры, габариты и вес

Габариты и присоединительные размеры подъемного клапана 16ч6п Ру-16 – строительная длина, высота, диаметр прохода, количество отверстий и диаметр фланца, масса.

Таблица размеров	Ду, мм	Габариты и размеры обратного клапана 16ч6п фланцевого чугунного							Вес, кг
Таблица размеров	Ду, мм	L	D	H	d1	d2	n	d	Вес, кг
16ч6п	Ду32	180	135	85	100	-	4	18	3,5
	Ду40	200	145	92	110				4,2
	Ду50	230	160	92	125				6
	Ду65	290	180	140	145	122			10
	Ду80	310	195	155	160	138			19,2
	Ду100	350	215	175	180	158	8		21,2
	Ду150	480	280	240		212	8	23	40
	Ду200	600	335	292	295	268	12	30	105
	Ду250	730	405	460	355	-		26	168
	Ду300	850	460	550	410	-		26	214

Чертеж подъемного клапана Ру-16

Чертеж обратного клапана 16ч6п фланцевого

Чугунный обратный клапан 16ч6п ГОСТ

Стандарты запорного подъемного обратного клапана 16ч6п:

ГОСТ 27477-87 – основные параметры;
ГОСТ 15150-69 – климатическое исполнение;
ГОСТ12815-80 – присоединительные габариты фланцев;
ГОСТ-4666 – маркировка, обозначение;
5762-2002 – плотность и прочность материалов;
9544-2015 – класс герметичности;
9.014 – порядок переконсервации;
1412 – литье деталей корпуса;
12.2.063-81 – техника безопасности;
2.785 – обозначение на чертежах и схемах;
21345-2005 – нормы изготовления.

Расшифровка маркировки

Расшифровка маркировки запорного фланцевого клапана 16ч6п Ру16:

16 – тип трубопроводной арматуры;
Ч – материал корпуса;
6 – модель затвора;
П – материал уплотнения;
Ду40 – условный диаметр проходного сечения;
Ру-16 – номинальное давление.

Схема обозначения и расшифровка маркировки обратного клапана 16ч6п

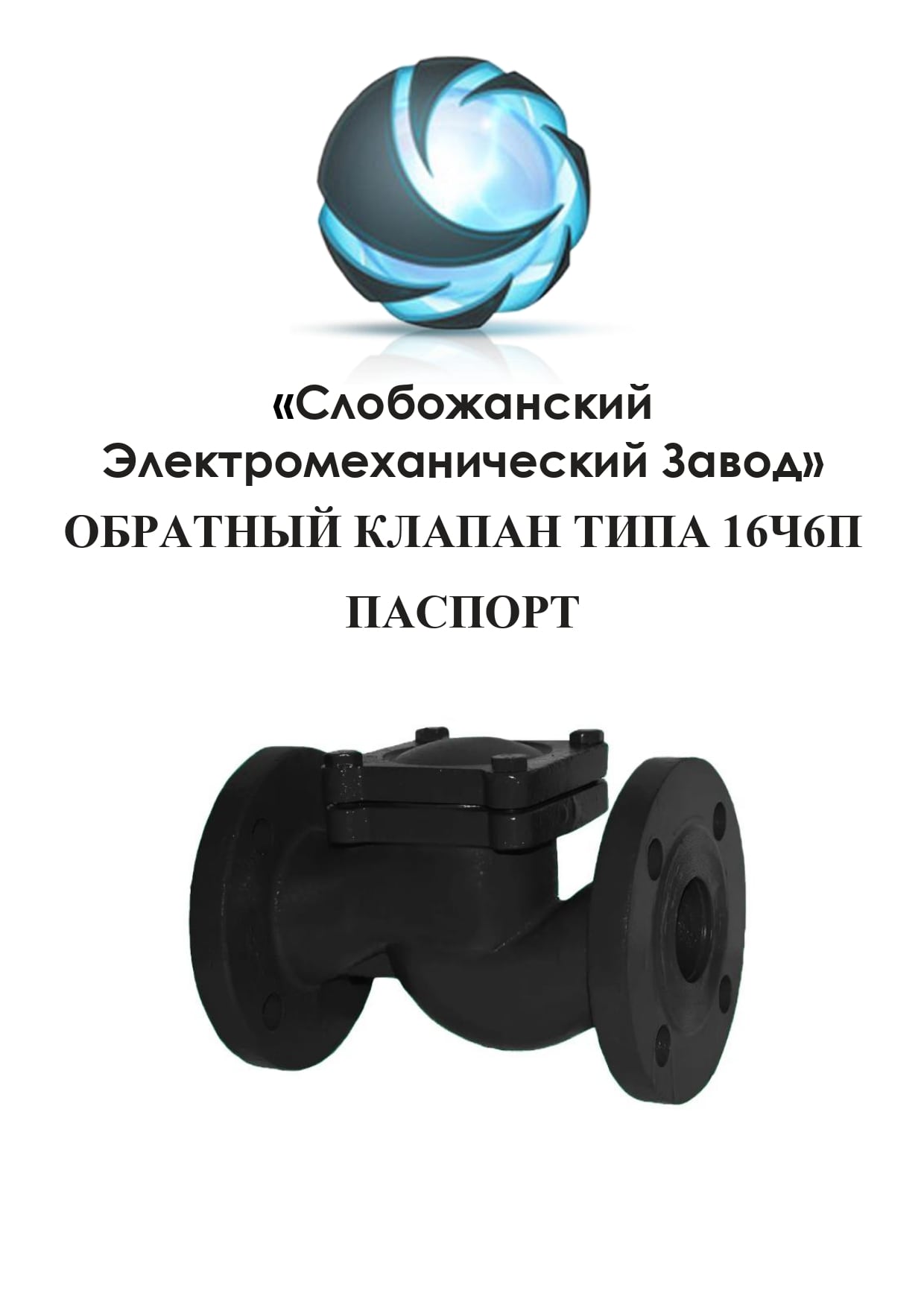

Паспорт обратного клапана 16ч6п Ру16

Паспорт обратного клапана 16ч6п подъемного

Скачать паспорт обратного клапана.

Цена обратного клапана 16ч6п Ру16

Цена обратного клапана 16ч6п формируется, исходя из диаметра Ду, года выпуска и состояния – новый, с хранения, бу, завода-изготовителя, дополнительных комплектующих – комплекты ответных фланцев, КОФ и монтажных частей КМЧ. Комплект поставки – надежный однодисковый затвор Pn10, Pn16 с фланцем, изготовленный согласно ГОСТ и ТУ, паспорт, инструкция по эксплуатации, сертификат соответствия. Подбор аналогов и других типов трубопроводной арматуры на замену – задвижки, шаровые краны, отводы, электроприводы, фильтры.

Диаметр, мм	Цена обратного клапана 16ч6п Ру16, грн
Dn32	946
Dn40	1323
Dn50	1785
Dn65	2052
Dn80	2806
Dn100	3858
Dn150	8190
Dn200	12767

Купить обратный клапан 16ч6п Ру16 в Украине

Перед тем как купить обратный клапан 16ч6п Ру10/Ру16 подъемный фланцевый чугунный, определите характеристики выбора. Условный диаметр ДУ, состояние - бу или новый. Мы предложим купить обр. фл. затвор из чугуна с паспортом, гарантией, сертификатом соответствия, крепежом по актуальной цене. Отправим фото партии перед отправкой, размеры, прайс и сроки доставки товаров по Украине. Работаем компаниями САТ, Новая Почта, Деливери, частные перевозчики.
