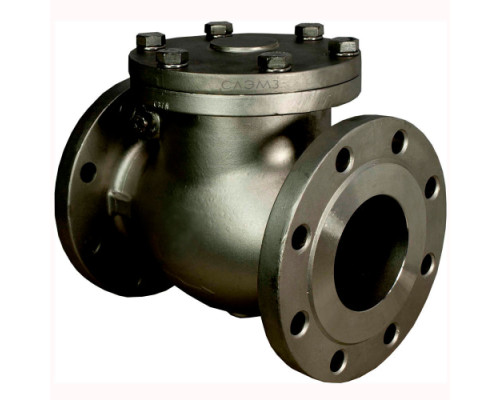

Обратный клапан 19ч16бр Ду-100 Ру-10

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:19ч16бр Ду-100 Ру-10
Тип:Поворотный фланцевый
Условный диаметр, Ду:

Ду-100

Расположение:Харьков, Украина
Габариты (ДхШхВ):350×280×280 мм
Вес:57 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 2730 грн.

Точные цены и помощь у консультанта



0 отзывов

Обратный клапан 19ч16бр Ду-100 Ру-10 - это поворотный фланцевый чугунный затвор для воды, пара с давлением 1,0 мПа в магистрали диаметром 100 мм. Клапан Ду100 предотвращает обратный поток жидкостей и газов t<225 oC при снижении давления в трубопроводе. Имеет низкое гидравлическое сопротивление, устанавливается на вертикальных и горизонтальных участках. Материал корпуса - СЧ18, уплотнение - бронза, присоединение фланцевое по ГОСТ 12815-80. Вес - 57 кг, строительная длина - 350 мм.

Технические характеристики

Паспортные характеристики обратного клапана Ду-100 Ру-16

19ч16бр

Тип

поворотный

Диаметр Ду, мм

100

Давление Руmin, бар

1

Давление Руmax, бар

10

Тип крепления

Фланцевое

Материал корпуса

Серый чугун СЧ18

Модификация корпуса

литье

Tmax, oC

225

Среда применения

Вода, пар

Способ крепления

Шпильки

Материал уплотнения

Бронза марки ЛЦ40С

Способ монтажа

Вертикальный, горизонтальный

Герметичность по ГОСТ 9543-44

Б, В

Применение

ГВС, ХВС

Производитель

Россия

Климатическое исполнение

У1

Комплектность

Гарантийный талон, паспорт, клапан

Стандарты при производстве

ГОСТ/ДСТУ

Направление потока

прямоточное

Размеры, устройство, чертеж

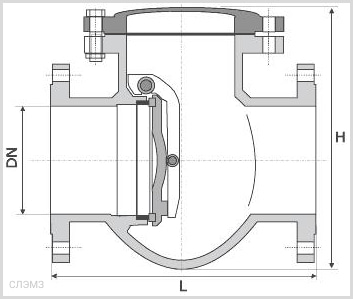

Чертеж размеры мм обратного клапана фланцевого 19ч16бр Ду-100 Ру-10

Габаритные размеры 19ч16бр Ду-100 Ру-10

D, мм

280

L, мм

350

Устройство:

  1. Корпус изделия;
  2. Запорный элемент (захлопка);
  3. Рабочая камера.

Общие данные

Производят межфланцевые обратные клапаны 19ч16бр Ду100 Ру10 согласно нормативно-уставных документов и международных стандартов:

  • Условного диаметра Dn 100 мм;
  • С предельным давлением 10 кгс/см2;
  • Обратно-поворотного типа;
  • Применяемых в системах водоснабжения, полива, отопления, газовых магистралях;
  • С материалом корпуса из серого чугуна марки СЧ18, СЧ20;
  • С температурой рабочей жидкости не более 225 оС;
  • Весом (массой) 57 кг;
  • эксплуатируемые с горячей и холодной водой, слабоагрессивными жидкостями;
  • В климатическом исполнении У1;
  • Категории размещения в соответствии с ГОСТ 15150-69;
  • Aланцевого крепления к трубопроводу;
  • С уплотнительным материалом ЭПДМ (EPDM), бронзы ЛЦ40С;
  • Со стальным фиксатором оси шарнира 20Х13;
  • Классом герметичности Б, В по ГОСТ 54808-2011;
  • ТУ 3714-007-82556046-2007;
  • С гарантийным сроком 12 месяцев;
  • С паспортом, печатью ОТК, инструкцией по монтажу;
  • Со средним сроком бесперебойной работы - 5 лет, количество полных циклов - 2600, с наработкой на отказ - 420 циклов;
  • На одном заводе с чугунными и стальными задвижками, шаровыми кранами и остальной запорной арматурой;
  • Крепящихся между ответных фланцев с помощью шпилек;
  • Присоединительные размеры и уплотнительные поверхности по ГОСТ 12815-80;
  • Со смещенным центром тяжести захлопки;
  • «Душанбинский», «Никопольский», «Литейно-механический (ЛМЗ)» заводы России;
  • Состоящие из корпуса, захлопки со смещенным центром тяжести, стопорного штифта, штока, фиксатора;
  • Строительной длиной 350 мм.

ГОСТы

Актуальные стандарты фланцевого обратного клапана 19ч16бр Ду100 Ру10:

  1. Герметичность затвора - ГОСТ 9544-93;
  2. Материал стальной оси - ГОСТ 5632-72;
  3. Уплотнительные поверхности - ГОСТ 12815-80;
  4. Для ответного фланца - ГОСТ 12820-80.

Расшифровка

Маркировка 19ч16бр при расшифровке означает:

  1. «19» - запорная арматура, класс - клапан герметичный;
  2. «Ч» - материал корпуса выполнен из серого чугуна СЧ20;
  3. «16» - заводской номер выпускаемой модели клапана;
  4. «БР» - материал поверхности уплотнения - латунь, бронза;

Купить обратный клапан 19ч16бр Ду100 Ру10

Купить чугунный обратный затвор 19ч16бр Ду100 Ру10
Обратный клапан 19ч16бр Ду100 Ру10 фланцевый
Обратный клапан Ду100 Ру10 из чугуна для воды 19ч16бр
зворотній клапан поворотный 19ч16бр Ду-100 Ру-10 хлопушка шпильки

Купить в Украине фланцевый клапан обратный Ду-100 Ру-10 из чугуна можно китайского и российского производства. На рынке встречаются бу, новые и складского хранения. Разница в цене достигает 30% без НДС. Мы предложим несколько производителей 19ч16бр, объясним преимущества и недостатки обратного типа устройства, озвучим актуальные цена на зворотние затворы.

Гарантия

По результатам испытаний перед отгрузкой ОТК выдает гарантию клапаны обратные - 12 месяцев

Цена

Оптимальная точка цена-качество по мнению СЛЭМЗ - отечественные клапаны обратные 19ч16бр Ду100 Ру10 с хранения.

Оплата

Официально работаем с НДС и без, отправляем обратные клапаны Ру10 наложенным платежом, возможен экспорт, цены в гривне.

Доставка

Быстро доставим по Украине любым перевозчиком либо собственным транспортом по более низкой цене.

Звоните менеджерам СЛЭМЗ, получайте низкие цены, покупайте обратные клапаны 19ч16бр Ду100 Ру10 из чугуна официально, без проволочек, рекламаций.
