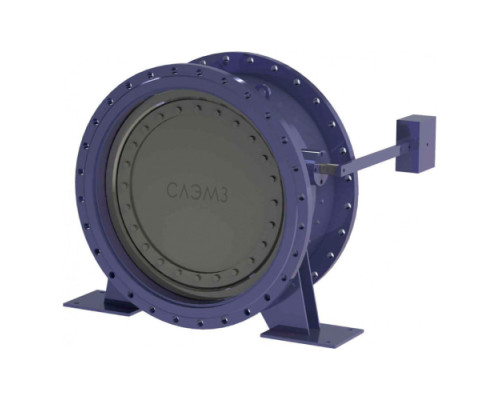

Обратный клапан 19ч19р Ду-800 Ру-10
Купить с доставкой по Украине
Точные цены и помощь у консультанта
| Код Товара: | 19ч19р Ду-800 Ру-10 |
| Тип: | Поворотный межфланцевый |
| Условный диаметр, Ду: | |
| Расположение: | Харьков, Украина |
| Габариты (ДхШхВ): | 350×1010×1010 мм |
| Вес: | 784 кг |
| Гарантия: | 12 месяцев |
| Наличие: | В наличии |
Обратный клапан 19ч19р Ду-800 Ру-10 - это поворотный фланцевый чугунный затвор с противовесом для воды, пара с давлением 1,0 мПа в магистрали диаметром 800 мм. Клапан Ду800 предотвращает обратный поток жидкостей и пара t<120 oC при снижении давления в трубопроводе. Имеет низкое гидравлическое сопротивление, устанавливается на горизонтальных участках. Норма герметичности < 80 см3/мин, ГОСТ 13252-91, климатическое исполнение - У1, детали корпуса из чугуна марки СЧ20. Вес - 784 кг, строительная длина - 350 мм.
Технические характеристики
|
Паспортные характеристики обратного клапана Ду-800 Ру-10 |
19ч19р |
|
Тип |
поворотный |
|
Диаметр Ду, мм |
800 |
|
Давление Руmin, бар |
1 |
|
Давление Руmax, бар |
10 |
|
Тип крепления |
Фланцевое |
|
Материал корпуса |
Серый чугун СЧ20 |
|
Модификация корпуса |
литье |
|
Tmax, oC |
120 |
|
Среда применения |
Вода, пар |
|
Способ крепления |
Шпильки |
|
Материал уплотнения |
Резина ЭПДМ |
|
Способ монтажа |
Горизонтальный |
|
Герметичность по ГОСТ 9543-44 |
Б, В |
|
Применение |
ГВС, ХВС |
|
Производитель |
Складское хранение |
|
Климатическое исполнение |
У1 |
|
Комплектность |
Гарантийный талон, паспорт, клапан |
|
Стандарты при производстве |
ГОСТ/ДСТУ |
|
Направление потока |
прямоточное |

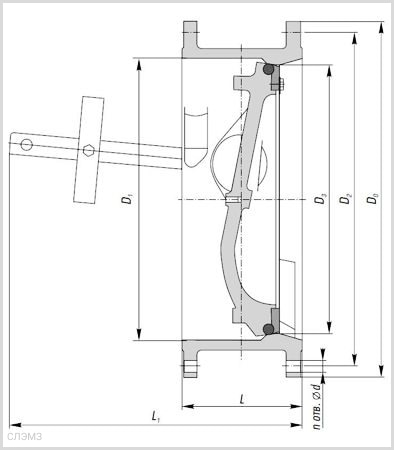

Размеры, устройство, чертеж
|
Габаритные размеры 19ч19р Ду-800 Ру-10 |
|
|
D, мм |
1010 |
|
L, мм |
350 |
Устройство:
- Корпус изделия;
- Запорный элемент (захлопка);
- Рабочая камера;
- Рычаг.
Общие данные
Производят фланцевые обратные клапаны 19ч19р Ду800 Ру10 согласно нормативно-уставных документов и международных стандартов:
- Условного диаметра Dn 800 мм;
- С предельным давлением 10 кгс/см2;
- Обратно-поворотного типа;
- Применяемых в системах водоснабжения, полива, отопления, газовых магистралях;
- С материалом корпуса из серого чугуна марки СЧ18, СЧ20;
- С температурой рабочей жидкости не более 120 оС;
- Весом (массой) 748 кг;
- эксплуатируемые с горячей и холодной водой, слабоагрессивными жидкостями;
- В климатическом исполнении У1;
- Категории размещения в соответствии с ГОСТ 15150-69;
- Межфланцевого крепления к трубопроводу;
- С уплотнительным материалом ЭПДМ (EPDM), бронзы ЛЦ40С;
- Классом герметичности Б, В по ГОСТ 54808-2011;
- ТУ 3714-007-82556046-2007;
- С гарантийным сроком 12 месяцев;
- С паспортом, печатью ОТК, инструкцией по монтажу;
- Со средним сроком бесперебойной работы - 5 лет, количество полных циклов - 2600, с наработкой на отказ - 420 циклов;
- На одном заводе с чугунными и стальными задвижками, шаровыми кранами и остальной запорной арматурой;
- крепящихся между ответных фланцев с помощью шпилек;
- Присоединительные размеры и уплотнительные поверхности по ГОСТ 12815-80;
- Со смещенным центром тяжести захлопки;
- Душанбинский, Никопольский, Литейно-механический завод (ЛМЗ);
- Состоящие из корпуса, рычага, стопорного штифта, штока, фиксатора, захлопки;
- Строительной длиной 350 мм.
ГОСТы
Актуальные стандарты фланцевого обратного клапана 19ч19р Ду800 Ру10:
- Герметичность затвора - ГОСТ 9544-93;
- Материал стальной оси - ГОСТ 5632-72;
- Уплотнительные поверхности - ГОСТ 12815-80;
- Для ответного фланца - ГОСТ 12820-80.
Расшифровка
Маркировка 19ч19р при расшифровке означает:
- «19» - запорная арматура, класс - клапан герметичный;
- «Ч» - материал корпуса выполнен из серого чугуна СЧ20, СЧ18;
- «19» - заводской номер выпускаемой модели клапана;
- «БР» - материал поверхности уплотнения - латунь, бронза;
Купить обратный клапан 19ч19р Ду800 Ру10
Купить в Украине фланцевый клапан обратный Ду-800 Ру-10 из чугуна можно европейского, украинского, китайского производства. На рынке встречаются бу, новые и складского хранения. Разница в цене достигает 30% без НДС. Мы предложим несколько производителей 19ч19р, объясним преимущества и недостатки обратного типа устройства, озвучим актуальные цена на зворотние затворы.
Гарантия
По результатам испытаний перед отгрузкой ОТК выдает гарантию клапаны обратные - 12 месяцев
Цена
Оптимальная точка цена-качество по мнению СЛЭМЗ - отечественные клапаны обратные 19ч19р Ду800 Ру10 с хранения.
Оплата
Официально работаем с НДС и без, отправляем обратные клапаны Ру10 наложенным платежом, возможен экспорт, цены в гривне.
Доставка
Быстро доставим по Украине любым перевозчиком либо собственным транспортом по более низкой цене.
Звоните менеджерам СЛЭМЗ, получайте низкие цены, покупайте обратные клапаны 19ч19р Ду800 Ру10 из чугуна официально, без проволочек, рекламаций.
