Шаровый кран 11б27п1 Ду15 Ру16
Купить с доставкой по Украине
Точные цены и помощь у консультанта
| Код Товара: | 11б27п1 Ду15 Ру16 |
| Тип: | Муфтовый, латунный |
| Условный диаметр, Ду: | |
| Расположение: | Харьков, Украина |
| Гарантия: | 12 месяцев |
| Наличие: | В наличии |
Шаровый кран 11б27п1 Ду15 Ру16 – муфтовый латунный полнопроходной с американкой диаметром 15 мм для воды, пара. Управление – бабочка, рычаг. Корпус – бронза, латунь. Технические характеристики из паспорта, размеры, вес соответствуют ТУ 3712-002-04606952-03. Купить муфтовый шаровый кран 11б27п1 Ру16 в Украине можно по цене от 150 грн. ГОСТ Р 54808-2011 – класс герметичности “А”. Присоединение к трубопроводу – резьбовое (штуцер, гайка, накидная гайка).
Технические характеристики муфтового латунного шарового крана 11б27п1 Ду15 Ру16
Технические характеристики муфтового латунного шарового крана 11б27п1 Ду15 Ру16 – габаритные размеры, вес из паспорта, характеристики рабочей среды, расшифровка маркировки, цена, где купить. Типы резьбовых соединений латунного шарового затвора 11б27п1 Ру16:
- А30. Резьба внутренняя-внутренняя (ВН-ВН, ВР/ВР, В/В, г/г) с алюминиевым рычагом
- А30/1. Внутренняя-внутренняя с бабочкой
- А31. Внутренняя-наружная резьба (В/Н, ВР-НР, г/ш гайка-штуцер) с рычагом
- А31/1. Резьба внутри/по наруже с ручкой-бабочкой
- А32. Наружная-наружная (Н-Н) с рычагом
- А32/1. Наружная-наружная (Н-Н) с бабочкой
|
Параметр |
Технические характеристики муфтового латунного крана 11б27п1 Ду15 Ру16 |
ГОСТ |
||
|
Условный диаметр |
Мм |
15 |
ГОСТ 6357-81 |
|
|
дюйм |
1/2 |
|||
|
Диаметр прохода, мм |
15 |
|||
|
Давление |
МПа |
1,6 |
ГОСТ 26349-84 |
|
|
Бар |
16 |
|||
|
Кгс/см² |
||||
|
Крутящий момент, Нм |
30 |
- |
||
|
Тип прохода |
Полный |
ГОСТ 21345-2005 |
||
|
Рабочая среда |
Вода, пар, сжатый воздух |
ГОСТ 24856-2014 |
||
|
t рабочей среды, °С |
+1..+120 (+1..+90 для крана с накидной гайкой) |
|||
|
Климатическое исполнение |
УХЛ4 |
ГОСТ 15150-69 |
||
|
Средний ресурс, циклов |
12000 |
ГОСТ Р 27.002-2009 |
||
|
Средний срок службы |
7 лет |
ГОСТ Р 27.002-2009 |
||
Чертеж с размерами и вес латунного муфтового крана 11б27п1 Ду-15 Ру16 с рычагом, бабочкой
Габариты, размеры, строительная длина, вес латунного муфтового шарового устройства Ду-15 Ру16 с рычагом, с бабочкой.
|
Габарит |
Размеры латунного муфтового шарового крана 11б27п1 Ду-15 Ру16 |
Вес, масса, кг |
|
Н |
43 |
0,16...0,19 |
|
Н1 |
80 |
|
|
Н2 |
40 |
|
|
Н3 |
46 |
|
|
Н4 |
26 |
|
|
В |
48 |
|
|
В1 |
58 |
|
|
В2 |
62 |
|
|
К |
25 |
|
|
К1 |
22 |
Расшифровка маркировки латунного муфтового шарового крана 11б27п1 15 мм
Условное обозначение и расшифровка маркировки муфтового шарового крана 11б227п1 Ру16 15 мм:
- 11 – тип шарового устройства
- Б – материал корпуса (бронза, латунь)
- 27 - № модели
- П1 – тип уплотнения, среда
- Ду-15 – диаметр прохода
- Ру-16 – номинальное давление

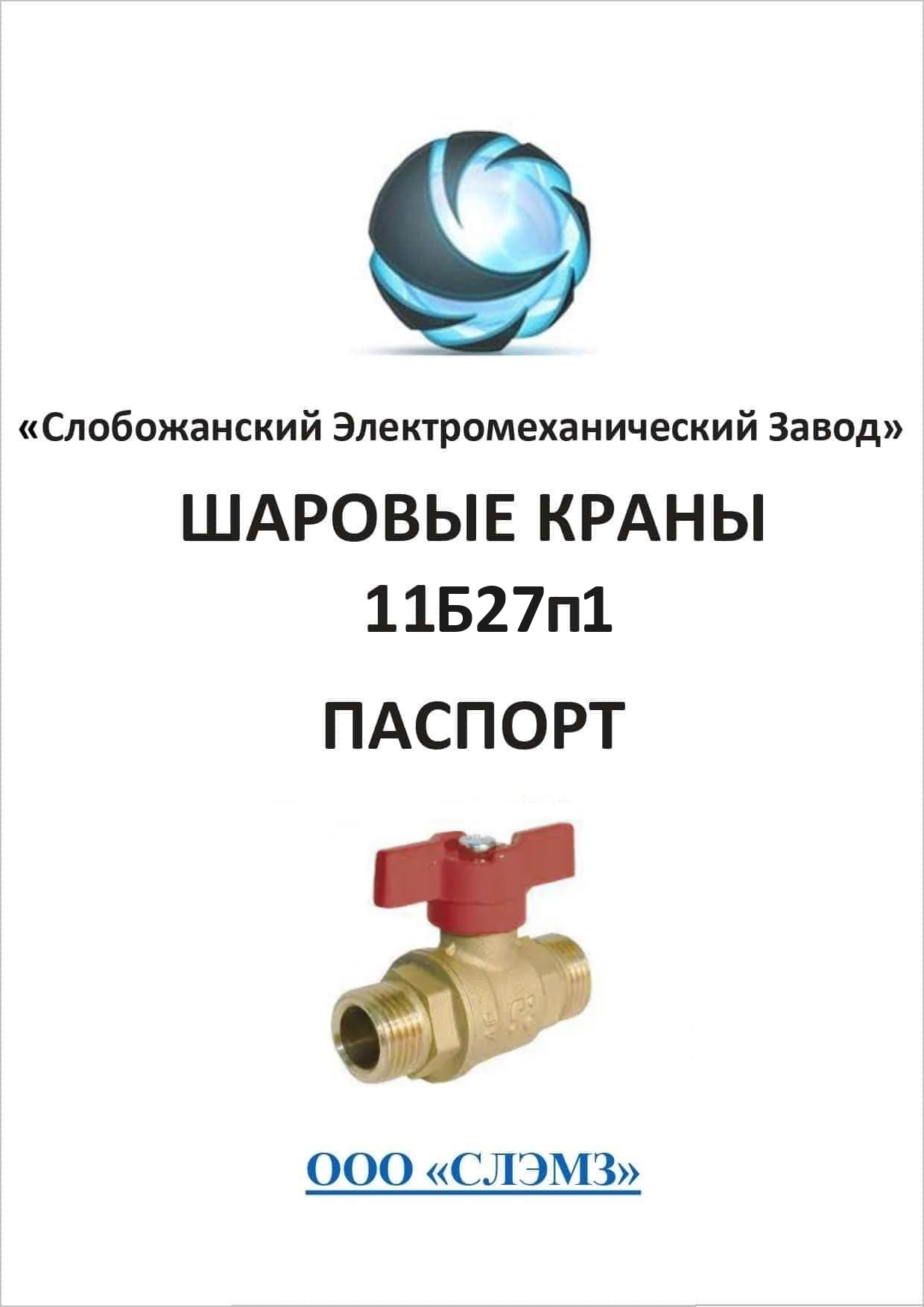

Инструкция по эксплуатации, паспорт латунного муфтового шарового крана 11б27п1 15 мм
Инструкция по эксплуатации, монтажу из паспорта латунного шарового крана Ду15 мм Ру16:
- Поставляется в сборе, в положении “открыто”
- Разрешается эксплуатация только в рамках паспортных характеристик
- Запрещена эксплуатация с отпущенной накидной гайкой на рычаге
- Монтажное положение на трубопроводе – любое
- Монтируется на резьбовые элементы с трубной цилиндрической резьбой (ГОСТ 6357-81)
- Соединение шаровой арматуры и трубопровода уплотняется ФУМ, герметиком, паклей
- В случае длительного простоя шарового устройство необходимо открывать/закрывать раз в полгода
- Рабочая среда не должна содержать абразивные компоненты
- Запрещено использование шаровой арматуры в качестве регулирующей
Цена латунного муфтового шарового крана 11б27п1 Ду15 Ру16
Цена муфтового латунного шарового крана 11б27п1 Ду15 Ру16 зависит от производителя, узла управления (бабочка, рычаг), типа резьбы. Чтобы правильно подобрать шаровую арматуру, узнать актуальную цену латунного муфтового шарового 11б217п1 Ду15 мм Ру-16, просчитать сроки и цену доставки, возможность купить шаровый муфтовый кран со скидкой – обратитесь к менеджеру Слобожанского завода.
|
Цена шарового крана 11б27п1 15 мм Ру16 муфтового латунного, грн |
Производитель |
|
126 |
Украина |
Поможем подобрать любые модели и конфигураций шаровых устройств – угловые, регулируемые, трехходовые, со спускником, для манометра.
Купить муфтовый латунный шаровый кран 11б27п1 Ду15 Ру16 в Украине
У СЛЭМЗ Вы можете купить муфтовый латунный шаровый кран 11б27п1 Ду15 Ру16 с рычагом, бабочкой, накидной гайкой по цене производителя. Мы предложим несколько цен латунных резьбовых шаровых 11б27п1 диаметром 15 мм Ру16 украинского, европейского, китайского производства. Комплект поставки – полнопроходный латунный шаровой кран 11б27п1 DN16 Pn16 с американкой, паспорт, инструкция, руководство по эксплуатации, сертификат соответствия технических характеристик, размеров и веса действующим ГОСТ и ТУ. Возможность купить муфтовый шаровый кран 11б27п1 Ду-15 Ру16 с НДС и от ФОП, выбор цены, перевозчика, способа доставки по Украине и за рубеж.
