Кран 11с32п Ду50/40 Ру40
Купить с доставкой по Украине
Точные цены и помощь у консультанта
| Код Товара: | 11с32п ДУ-50/40 РУ40 |
| Тип: | Стальной, фланец/фланец |
| Диаметр условный, ДУ: | |
| Расположение: | Киев, Харьков, Украина |
| Габариты (ДхШхВ): | 230×160×140 мм |
| Вес: | 7.2 кг |
| Гарантия: | 12 месяцев |
| Наличие: | В наличии |
Шаровый кран 11с32п Ду-50 Ру25 – фланцевый стальной с условным диаметром Dn50 мм, давлением Ру-40 Бар. Устройство – цельносварной, стандартнопроходной 50/40 мм. Вес (масса) из паспорта – 7,2 кг. Характеристики согласно ГОСТ, ТУ У 29.1-23392043-001. Аналоги по размерам (габаритам) – 11с33п, 11с36п. Цена шарового крана 11с32п Ду50 в Украине стартует от 2042 грн, в зависимости от изготовителя. Комплектность поставки – устройство Ду-50 Ру40, паспорт, инструкция по эксплуатации (руководство), ручка. Назначение – для воды, газа, нефтепродуктов, инертных газов.
Технические характеристики шарового крана 11с32п Ду50 Ру40 фланцевого
Технические характеристики шарового крана 11с32п Ду50 – параметры рабочей среды, устройство и запчасти, чертеж с габаритными размерами, вес, аналоги и модификации, паспорт, инструкция и руководство по эксплуатации, производители и цена полнороходного шарового затвора DN50 Pn40.
|
Параметры |
Технические характеристики шарового крана 11с32п Ду50 Ру40 фланцевого стального |
|
|
Условный диаметр, |
мм |
50 |
|
дюйм |
2 |
|
|
Диаметр прохода, мм |
40 |
|
|
Давление |
МПа |
4 |
|
кгс/см² |
40 |
|
|
Бар |
||
|
Класс герметичности (ДСТУ EN 12266-1:2050) |
А (отсутствие протечек) |
|
|
Температура рабочей среды, °С |
-35...+140 |
|
|
Климатическое исполнение |
УХЛ1 |
|
|
Управление |
Ручное (рукоятка, рычаг) |
|
Аналоги и модификации шаровой задвижки:
- 11с332п с редуктором;
- 11с932п с электроприводом;
- 11с33п Ду-50/40;
- 11с36п Dn50/50 полнопроходной.
Устройство шарового крана 11с32п Ду50 стального стандартнопроходного
Запчасти и устройство стального фланцевого шарового крана 11с32п Р40 Ду50:
- Шар стальной 12х17;
- Стальной шток 20х13;
- Корпус. Сталь 20;
- Уплотнительное кольцо из фторопласта Ф4К20;
- Втулка 08х13;
- Тарельчатая пружина 65Г;
- Опорная шайба ст 3сп;
- Уплотнение штока. Фторопласт Ф4;
- Фторсилоксановое уплотнительное кольцо;
- Штифт. Ст 45;
- Стальной фланец 3СП;
- Ручка. Сталь 3СП;
- Гайка.
Размеры и габариты шарового крана 11с32п Ду50 из паспорта
|
Габариты |
Размер шарового крана 11с32п Ду50 Ру-40 цельносварного, мм |
Вес, масса, кг |
Диаметр фланца, отверстий, мм |
|||
|
DF1 |
DF2 |
DF3 |
n |
|||
|
Dn |
50 |
7,2 |
160 | 125 | 18 | 4 |
|
D |
40 | |||||
|
L |
230 |
|||||
|
H |
114 |
|||||
|
A |
239 |
|||||
Расшифровка маркировки шарового крана 11с32п Ду-50 цельносварного
Условное обозначение и расшифровка маркировки шарового крана 11с32п Ду50:
- 11 – тип трубопроводной арматуры;
- С – материал корпуса;
- 32 – модель шарового клапана;
- П – материал уплотнения;
- Ду50 – условный диаметр;
- Ру25 – номинальное давление.
Инструкция и руководство по эксплуатации
Инструкции по монтажу, ремонту из руководства по эксплуатации стандартнопроходного11с32п Ду50:
- Полный срок службы – 40 лет для жидкой среды. 30 лет для газа;
- Наработка на отказ – 5000 циклов;
- Испытания на прочность давлением 1,5 МПа, герметичность 1,1 МПа, воздухом 0,6 МПа;
- Используется строго как запирающее устройство в соответствии с паспортом;
- Затвор открывается поворотом ручки против часовой стрелки до упора;
- Положение ручки параллельно проходному сечению соответствует полному открытию;
- Нормы безопасности при эксплуатации и транспортировке согласно ДСТУ 2456, ГОСТ 12.2.085:2007;
- Установка устройства 50/40 мм на трубопровод в любом положении;
- Не должен испытывать нагрузок, вибрации от магистрали, для чего предусматриваются дополнительные опоры и компенсаторы;
- Во время опрессовки гидросистемы стальной кран должен быть открыт;
- Рабочая среда не должна содержать механических включений.

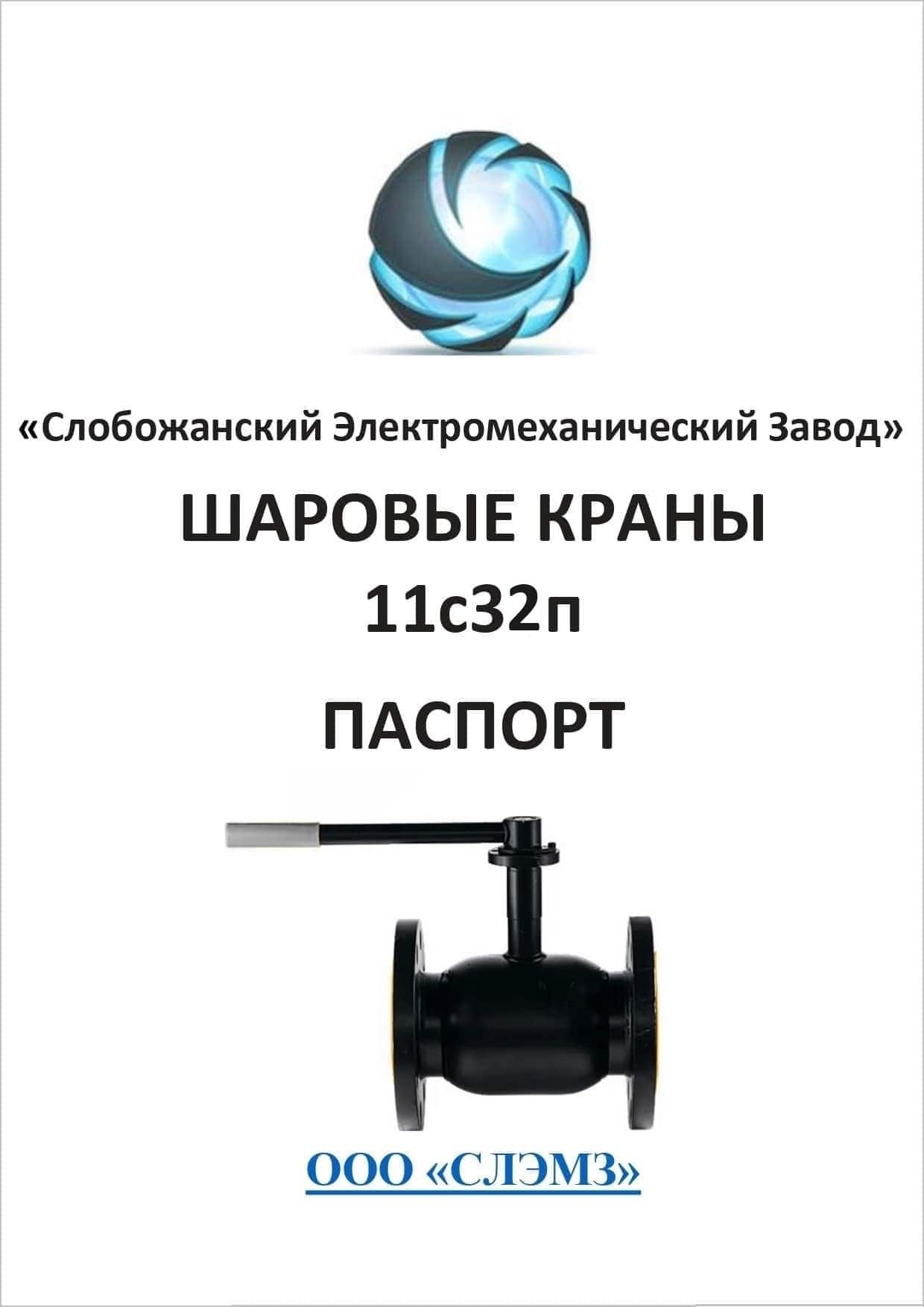

Паспорт шарового крана 11с32п
Скачать паспорт шарового стального фланцевого крана.
Цена шарового крана 11с32п Ду50 Ру40 стального стандартнопроходного
Параметры формирования цены шарового крана 11с32п Ду50 Ру40 – изготовитель, материалы деталей, комплектующих, состояние (новый, бу, с хранения), необходимость покупки комплектов ответных фланцев КОФ. Для актуализации цены шарового 11с32п Ду-50, получения скидок от прайса, расчета стоимости доставки – свяжитесь с менеджером “СЛЭМЗ”. Широкий ассортимент обвязки трубопровода по заводской цене – фитинги, клапаны, задвижки, вентили, ремонт арматуры.
|
Цена шарового крана 11с32п Ду50 Ру-40 фланцевого полнороходного, грн |
Производитель |
|
2042 |
Украина |
Купить шаровый кран 11с32п Ду-50 фланцевый в Украине
У Слобожанского завода Вы сможете купить шаровый кран 11с32п Ду50 Ру40 стальной фланцевый, подобрать аналог из модельного ряда на замену. Стандартнопроходные шаровые затворы испытываются на прочность и герметичность. Комплект поставки – полнороходное шаровое устройство, паспорт с техническим описанием, инструкция и руководство по эксплуатации, сертификатом качества. Размеры, габариты, вес, технические характеристики и параметры соответствуют ГОСТ, ТУ. Предложим несколько прайсов, цен от украинских, европейских, китайских производителей, удобную форму оплаты. Доставка кульових цельносварных кранов 11с32п 50/40 мм Ру-40 фланцевых по Украине любым перевозчиком, самовывозом из Харькова, экспорт, фото партии перед отправкой.
