Шаровые муфтовые краны

Шаровые краны муфтовые – это вид запорной арматуры с муфтовым (резьбовым) присоединением к магистрали, для регулировки и перекрытия потока рабочей среды используется шар со сквозным отверстием. Обладает малым весом, низким гидравлическим сопротивлением, длительным сроком службы. Чертеж, строение, технические характеристики, ГОСТы и полный каталог с габаритными размерами указаны ниже.

Производят шаровые муфтовые краны:

  • диаметром Ду (Dn) от 6 до 100 мм (от ¼ до 4 дюймов);
  • С предельным (высоким) давлением Ру (Pn) от 10 до 85 кгс/см2;
  • Под предельную температуру рабочей жидкости от 50 до 260 оС;
  • Для горячей воды и питьевой, пара, газа, воздуха, нефтепродуктов, пищевых продуктов и химически активных сред;
  • С материалом корпуса углеродистой, нержавеющей стали, чугуна, латуни, бронзы;
  • С монтажной длиной от 43 до 59 мм;
  • Полнопроходные и зауженные;
  • с моноблочным, двухсоставным, трехсоставным, цельносварным и литым корпусом;
  • брендами Breeze, Fado, Gross, Genebre, HERZ, IVR, Dragon, Euromet, INTERVAL, VALTEC, VITECH, Valvo, Боларм;
  • с модификацией крана под привод, разборной, с американкой, трехсоставной, с обратным клапаном, со спускником, с фильтром, с удлиненным штоком, с термометром, семивитковый, для термопары, прямые, угловые, со стальным шаром, с накидной гайкой, с электроприводом, со штуцером, трехходовые, угловые;
  • С внутренней резьбой, с наружной и комбинированные;
  • Из материалов, соответствующих ГОСТ 1050, 5632, 14959, 103;
  • Из уплотнительных материалов с ГОСТами 10007, 9833;
  • С ценой от 38 до 16300 гривен;
  • Весом от 2,6 до 10 кг.

Каталог с габаритными размерами

В каталоге собраны ходовые модели муфтовых шаровых кранов с техническими характеристиками, весом и габаритными размерами.

Марка шарового крана муфтового

Технические характеристики

Ду, мм

Ру, МПа

LxHxA, мм

Рабочая температура, оС

Масса, кг

11с39п(1)

50

25

160х120х235

От 10 до 180

2,6

65

190х130х235

3,5

80

217х170х270

4,5

11б27п(1)

50

16

90х115х160

От -60 до 50

2,6

65

110х120х180

2,85

80

120х135х180

4,25

100

130х156х180

6,6

Краны муфтовые с маркировкой 11с39п(1), 11б27п(1) – для воды, а шаровые 11с39п и 11б27п – для газа.

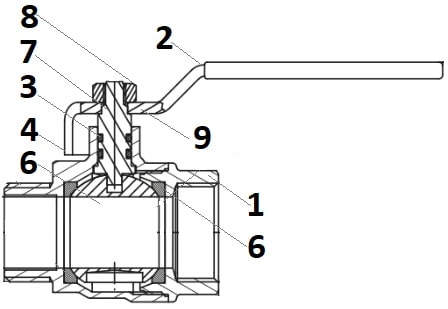

Чертеж и устройство

В устройство шаровых муфтовых кранов входит:

  1. Корпус;
  2. Ручка (рукоять);
  3. Уплотнение штока;
  4. Корпус гайки;
  5. Уплотнение шара;
  6. Шаровой затвор;
  7. Шток;
  8. Гайка подтяжки уплотнительного штока;
  9. Шайба уплотнения штока.

ГОСТы

Необходимые стандарты при сертификации кранов шаровых муфтовых должны соответствовать ГОСТ:

  • 17711-93 при производстве латуни ЛЦ40Сд;
  • 9544-93 по классу герметичности;
  • 24856-81 по видам соединений;
  • 28908-91 по строительной длине;
  • 9014-78 по защите, старении и коррозии деталей;
  • 21345-2005 по давлению;
  • 28343-89 по основным техническим требований к стальным кранам.

Отличительные особенности и преимущества

Преимущества шаровых муфтовых кранов:

  1. Малый вес, что означает быструю и дешевую доставку всеми перевозчиками Украины;
  2. Компактность, что позволяет устанавливать в краны в местах с ограниченным доступом;
  3. Большой срок службы;
  4. Высокий уровень надежности муфтового соединения;
  5. Универсальность в установке и применении;
  6. Длительный срок бесперебойной работы без техобслуживания;
  7. Низкое гидравлическое сопротивление;
  8. Низкая стоимость.

Цены на муфтовые краны в Украине

Стоимость шаровых муфтовых кранов на украинском рынке низкая, по сравнению с рынками Европы и России, ввиду большого количества складских запасов, низкого и высокого качества. Вы можете приобрести запорную арматуру официально с НДС и без НДС, для этого:

  1. Обратитесь в коммерческий отдел Слобожанского Электромеханического завода.
  2. Получите грамотную консультацию по производителям муфтовых кранов, правдивой цене, используемых материалов при производстве, отзывам,  наличию и срокам поставки;
  3. Укажите ЕРДПОУ плательщика или ФИО при оплате без НДС;
  4. Оплатите счет муфтовой шаровой арматуры;
  5. Получите краны с паспортом и гарантией не менее 18 месяцев.

Покупайте шаровые муфтовые краны по низким ценам у заводов со складов, а не у перекупщиков втридорога.
