Предохранительные клапаны

Name: Конденсатоотводчики
Brand: СЛЭМЗ
Rating: 4.9 (8 reviews)

Сравнение товаров (0)

Сортировка:

Показать:

Испытания перед отправкой

Клапан 17с6нж Ду-100 Ру-16

от 22865 грн.

Испытания перед отправкой

Клапан 17с6нж Ду-150 Ру-16

от 44785 грн.

Испытания перед отправкой

Клапан 17с6нж Ду-25 Ру-16

от 6457 грн.

Испытания перед отправкой

Клапан 17с6нж Ду-32 Ру-16

от 7403 грн.

Испытания перед отправкой

Клапан 17с6нж Ду-40 Ру-16

от 8426 грн.

Испытания перед отправкой

Клапан 17с6нж Ду-50 Ру-16

от 11051 грн.

Испытания перед отправкой

Клапан 17с6нж Ду-65 Ру-16

от 14257 грн.

Испытания перед отправкой

Клапан 17с6нж Ду-80 Ру-16

от 15233 грн.

Испытания перед отправкой

Клапан 17с56нж Ду-100 Ру-16/Ру-40

от 27625 грн.

Испытания перед отправкой

Клапан 17с56нж Ду-125 Ру-16/Ру-40

от 28125 грн.

Испытания перед отправкой

Клапан 17с56нж Ду-50 Ру-16/Ру-40

от 16250 грн.

Испытания перед отправкой

Клапан 17с56нж Ду-65 Ру-16/Ру-40

от 16750 грн.

Испытания перед отправкой

Клапан 17с56нж Ду-80 Ру-16/Ру-40

от 20125 грн.

Испытания перед отправкой

Клапан 17лс17нж Ду-200 Ру-16

от 0 грн.

Показано с 1 по 14 из 14 (всего 1 страниц)

Клапан предохранительный пружинный СППК – тип трубопроводной арматуры. Устройство применяется для сброса избыточного давления и аварийного перекрытия потока для защиты от гидроудара в сосудах, гидравлических, пневматических, трубопроводных, компрессорных, насосных системах. Рабочая среда – вода, газ, пар, воздух, нефтепродукты, аммиак, углеводороды, температура - 110... +600°С. Номинальное давление сбросного клапана Ру – 6-160 кгс/см². Условный диаметр Ду мм – 10-200 мм. Материал корпуса – сталь, чугун, латунь, нержавеющая, легированная сталь. Присоединение – фланцевое, муфтовое, резьбовое, под приварку. Клапан предохранительный пружинный СППК применяется: на газовых станциях, паровых котлах, жд цистернах, маслостанциях, нефтепроводах, в отоплении, водоснабжении, парогенераторах, компрессорах, автоклавах.

Каталог, технические характеристики

Марка сбросного затвора	Технические характеристики предохранительного клапана
Марка сбросного затвора	Таблица фигур	Ду, мм	Ру, кгс/см2	Тип/устройство	Материал корпуса	ГОСТ, ТУ	Рабочая среда
СППК	17с81нж	25	100	Пружинный прямого действия	С – сталь НЖ – нержавеющая сталь Лс – легированная сталь Ч – чугун Б - бронза	ТУ 3742-004-07533604-2008 ТУ 3742-005-07533604-2005 ТУ 3742-008-07533604-2006	Вода, воздух, пар, газообразные углеводороды, аммиак, нефтепродукты, нефть, природный газ,
	17нж81нж
	17лс84нж
СППК4	17с13нж	200	16
	17с7нж	50, 150	16
	17с23нж	50, 150	40
	17с14нж	25	40
	17с85нж	50, 80	63
	17с80нж		160
	17с90нж		160
СППК5	17с16нж1	50	63
	17лс85нж	50
	17лс16нж1	100
	17лс16нж3
	17с16нж3
	17нж16нж3
	17с16нж1	50, 100
	17нж16нж1
	17с8нж1		160
	17нж8нж1
	17с8нж3	100
	17нж8нж3	100
	17лс8нж1	100
	17лс8нж3	100
	17лс80нж	50
	17лс7нж	100	16
	17с7нж
	17нж7нж
	17с23нж		40
	17нж23нж
	17лс23нж

Маркировка	Характеристики предохранительного пружинного клапана СППК с ручным подрывом
Маркировка	Расшифровка	Dn, мм	Pn, Бар	Принцип действия	ГОСТ, ТУ	Рабочая среда
СППКР	17с84нж	25	100	Пружинный клапан с устройством ручного подрыва, ручного дублера (узел ручного открытия и продувки)	ТУ 3742-004-07533604-2008 ТУ 3742-005-07533604-2005 ТУ 3742-008-07533604-2006	Вода, воздух, пар, газообразные углеводороды, аммиак, нефтепродукты, нефть, природный газ
	17нж84нж
	17лс81нж
СППК4р	17нж25нж	25, 50, 80	40
	17лс25нж	25, 50, 80
	17лс21нж	150
	17нж21нж
	17лс6нж		16
	17нж6нж
	17с17нж	200
	17нж17нж	50, 80, 200
	17лс17нж	50, 80, 200
	17с6нж	50,80, 150
	17с21нж	50,80, 150	40
	17с25нж	25	40
	17с9нж	25	160
	17с90нж	80
	17нж90нж
	17лс90нж
	17с89нж		63
	17нж89нж
	17лс89нж
СППК5Р	17с16нж	50, 100
	17нж16нж
	17с8нж		160
	17нж8нж
	17с8нж2	100
	17нж8нж2
	17лс8нж
	17лс8нж2
	17с6нж		16
	17нж6нж
	17лс6нж
	17с25нж
	17нж25нж		40
	17лс25нж
	17с16нж2
	17нж16нж2		63
	17лс16нж
	17лс89нж	50
	17лс90нж	50	160

Тип	Параметры сбросного клапана с сильфоном
Тип	Маркировка	Ду, мм	Ру, МПа	Конструкция
СППК4с	17нж13нж1	200	1,6	Пружинный, сильфонный
	17лс13нж	200
	17нж7нж1	150
	17лс7нж
	17нж23нж1		4,0
	17лс23нж
	17нж14нж1	25, 50, 80
	17лс14нж	25, 50, 80
СППК5с	17нж16нж1	50, 100	6,3
	17нж8нж1	50, 100	16,0
	17лс8нж	50	16,0
	17лс16нж	50	6,3
	17лс16нж3	100	6,3
	17лс23нж		4,0
	17нж23нж1		4,0
	17лс8нж1		16,0
	28нж22нж	50, 80, 100
	28нж23нж	50, 80, 100
	28нж21нж	25, 50, 80, 100, 150	4,0
	28нж21нж1	25	4,0
	28нж20нж	50, 80, 100, 150, 200	1,6
СППК5РС	28нж21нж1	25, 50, 80, 100, 150	4,0	С рычагом ручного дублера и сильфоном
	28нж20нж1	50, 80, 100, 150, 200	1,6
	28нж22нж1	50, 80, 100	6,3
	28нж23нж1	50, 80, 100	16,0

Маркировка	Характеристики клапана сброса давления
Маркировка	Ду, мм	Ру, Бар	Конструкция	Рабочая среда
17с11нж	15, 25	16	Малоподъемный, пружинный цапковый	Фреон, аммиак
17с12нж	50	16	Неполноподдъемный, пружинный, фланцевый	Неагрессивный газ, жидкости, аммиак
17с18нж	50, 80	25	Рычажно-грузовой двухрычажный, фланцевый	Аммиак, вода, воздух, пар, нефтепродукты
17с19нж	80, 125	25	Рычажно-грузовой двухрычажный, фланцевый
17с25нж	25	40	Пружинный, полноподьемный, фланцевый
17с28нж	50, 80	16	Угловой с ручным подрывом	Воздух, пар, вода
17ч18бр	25, 40, 50, 80, 100		Однорычажный, грузовой	Пар, газ, вода
17ч19бр	80, 125, 150		Рычажно-грузовой двухрычажный, фланцевый	Пар, газ, вода
28с9п	15, 25	25	Пружинный, штуцерно-муфтовый	Аммиак, хладон
17ч3бр	25, 40, 50, 80, 100	16	Фланцевый однорычажный	Вода, пар, газ
17б2бк	20		Пружинный
17б5бк	25		Пружинный

Устройство клапана сппк

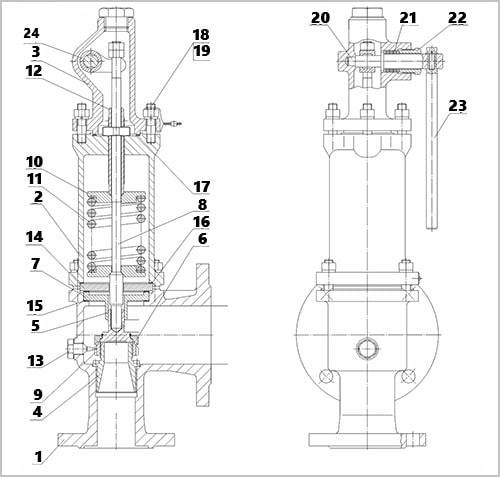

Схема устройства предохранительного пружинного клапана СППК:

Корпус;
Крышка;
Колпак;
Седло;
Золотник;
Кольцо;
Втулка;
Шток;
Кольцо;
Опора;
Пружина;
Винт регулировочный;
Стопорный болт;
Перегородка;
Прокладка 1;
Прокладка 2;
Шпилька;
Гайка;
Ось;
Уплотнение золотника;
Гайка;
Рычаг;
Вилка.

Устройство пружинного предохранительного клапана из паспорта

Принцип работы предохранительного клапана

Принцип работы предохранительного клапана основан на усилии сжатой пружины, которая противодействует давлению рабочей среды в сбросном СППК. Момент срабатывания определяется силой сжатия пружины, а диапазон настройки – ее упругостью. Разница СППК и ППК в отсутствии рычага контрольной продувки и наличие разделителя с ребрами охлаждения для защиты пружины от высокой температуры.

По принципу работы предохранительные пружинные клапаны:

Открытого типа – сброс среды в атмосферу;
Закрытого типа - сброс в дренажную систему;
Прямого действия - одноступенчатые.

Непрямого действия - двухступенчатые;
Регулируемые - настройка вручную;
Нерегулируемые – с заводской настройкой.

Расшифровка маркировки

Расшифровка маркировки клапана СППК:

СППК– специальный пружинный предохранительный клапан;
5 – индекс модификации;
Р – с ручным дублером;
С – с сильфоном;
25 – условный диаметр прохода;
40 – номинальное давление.

Обозначение пружинного предохранительного клапана:

17 – тип трубопроводной арматуры;
с – материал корпуса;
28 - № модели;
НЖ – материал уплотнения;
Ду25 - диаметр мм;
Ру40 - давление.

Гидравлические предохранительные клапаны СППК4р, СППК5р - виды и типы

Предохранительный пружинный клапан СППК4р и СППК5р производится с устройством ручного подрыва, ручного дублера. Диаметр Ду10 - Ду200, давление Ру16 - Ру160, рабочая среда - вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, углеводороды с температурой от -40 до +425. Наиболее востребованные предохранительные пружинные клапаны:

17с6нж Ду50 Ру16 (СППК4р 50-16);
17с21нж Ду80 Ру40 (СППК4р 80-40);
17с25нж Ду25 Ру40 (СППК4р 25-40);
17с17нж Ду200 Ру40 (СППК4р 200-40);

17с16нж Ду50 Ру63 (СППК5р 50-63);
17с6нж Ду100 Ру16 (СППК5р 100-16);
17с16нж Ду50 Ру160 (СППК5р 50-160).

Фланцевые

Фланцевый предохранительный клапан - стальной, чугунный нержавеющий ППКС с присоединением к трубопроводу с помощью фланцев. Принцип работы и конструкции бывает пружинный полноподъемный, неполноподъемный, пропорциональный; рычажный, грузовой, рычажно-грузовой (однорычажный, двухрычажный), прямой, угловой; с сильфонным уплотнением. У нас Вы сможете подобрать ответные фланцы, прокладки, метизы под любой фланцевый предохранительный клапан диаметром Ду-10 - Ду-200 мм.

Низкого давления

Регулируемый предохранительный клапан низкого давления ПКН, принцип работы - перекрытие потока газа в случае отклонения параметров от заданного диапазона в газорегуляторных пунктах и установках (ГРП и ГРУ). Диаметр Ду50 - ПКН-50, Ду100 - ПКН-100, Ду200 - ПКН-200. Настраивается на контроль давления в при повышении в диапазоне 0,0003–0,003 МПа, при понижении в пределах 0,002–0,06 МПа, максимальное давление на входе - 1,2 МПа. ПКВЭ - запорный предохранительный клапан с электромагнитом.

Высокого давления

Предохранительный клапан высокого давления ПКВ с регулировкой используется на газовых компрессорных станциях и газораспределительных пунктах. ПКВ-50, ПКВ-100, ПКВ-200 имеют предел настройки контролируемого давления при падении 0,003–0,03 МПа, на повышение 0,03–0,6 МПа. Климатическое исполнение - У, категория размещения - 4. Запорный клапан с маркировкой ПКВЭ оснащается электромагнитным исполнительным устройством.

Для газа

Марка	Предохранительный клапан для газа высокого/низкого давления
Марка	Dn, мм	Pn, кгс/см²	Устройство	ГОСТ, ТУ	Рабочая среда
ПСК 25Н	25	0,01-0,2	Пружинный, пропорционального действия	ТУ 4859-005-36214188-97	Природный газ
ПСК 25В	25	1-3
ПСК 50Н/5	50	0,05
ПСК 50Н/20		0,2
ПСК 50С/50		0,5
ПСК 50С/125		1,27
ПСК 50С/300		3
ПСК 50В/400		4
ПСК 50В/700		7
ПСК 50В/1000		10
ПКН-50		12,2	Запорный на низкое давление	ТУ 3710-01
ПКН-100	100
ПКН-200	200
ПКВ-50	50		Запорный на высокое давление
ПКВ-100	100
ПКВ-200	200

По принципу работы молжно выделить 2 категории предохранительных клапанов для газа:

сбросной газовый предохранительный клапан для сброса избыточного давления - СПП, СППК, ПСК;
предохранительный запорный клапан для газа высокого и низкого давления - ПКВ - ПКН.

Цена

Цена предохранительного пружинного клапана СППК зависит от диаметра, давления, типа устройства, принципа работы, материала, производителя. Стоимость актуальна на 05.2025. Цену предохранительного клапана уточняйте у менеджера.

Марка	Ду, мм	Ру	Цена предохранительного пружинного клапана СППК, грн
Марка	Ду, мм	Ру	Муфтовый	Фланцевый
17с56нж	15,20,25	16	5850,00	7735,00
	32		7514,00	9880,00
	40		10725,00	12805,00
	15,20, 25	40	7118,00	8808,00
	32		8970,00	10725,00
	40		12454,00	13650,00
	15	64	8957,00	10426,00
	20		9230,00	10660,00
	25		9490,00	11570,00
	32		13910,00	15210,00
	40		17550,00	19175,00
17с56п	15	320	-	33670,00
	25			40300,00
	32			68900,00
17с6нж	20	16		6045,00
	25			6457,00
	32			7403,00
	40			8426,00
	50			11051,00
	65			14257,00
	80			15233,00
	100			22865,00
	150			44785,00

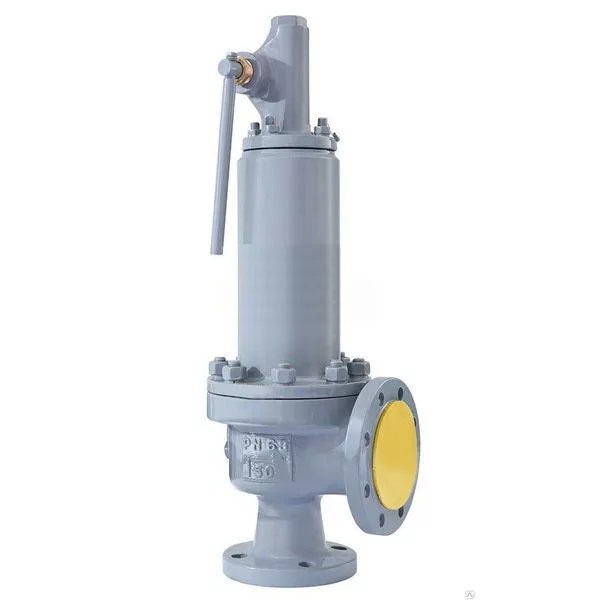

Предохранительный клапан для сброса избыточного давления с КОФ

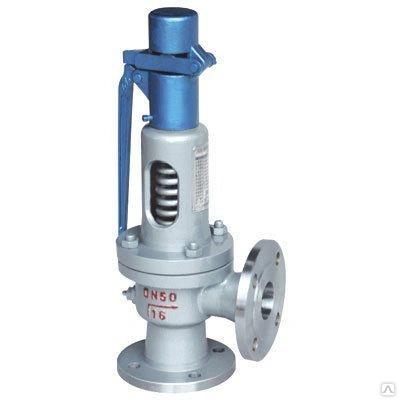

Фото Фото предохранительного клапана на котел

Предохранительный клапан для насоса автоклава

Предохранительный клапан кислородного редуктора и маслостанции с КМЧ

Купить клапан СППК для пара, паровых котлов

У Слобожанского завода Вы можете купить предохранительный пружинный клапан СППК сброса давления для пара, воды, газа, нефтепродуктов на паровые котлы, ТЭС, водоканалы, газовые станции, маслостанции, нефтепроводы. Комплект поставки предохранительного клапана - паспорт, инструкция по эксплуатации, сертификат соответствия. Широкий выбор материалов - чугунные, стальные, нержавеющие, латунные; под любой тип крепления - фланцевые, штуцерные, приварные, с любым устройством и принципом работы - пружинные, рычажные, грузовые. У нас Вы сможете купить комплекты ответных фланцев (КОФ) и комплекты монтажных частей (КМЧ) для предохранительного клапана - крепеж, прокладки, метизы, резьбы.
