Вентили

Вентили

Вентиль – это вид трубопроводной арматур для запора и регулировки давления потока рабочей среды в магистрали. Рабочим орган вентиля является клапан, соединённый со штоком. При вращении маховика, шток опускается и прижимает клапан к корпусу изделия. Основным отличием вентиля от шарового крана является возможность регулировать, открывать и перекрывать водопровод.

Производят вентили:

  • С диаметром номинальным Ду (Dn) от 6 до 400 мм;
  • С номинальным давлением Ру (Pn) от 10 до 160 кгс/см2;
  • Для горячей воды, пара, нефтепродуктов, воздуха, аммиака, нейтральных жидкостей;
  • С предельной температурой жидкости до 570 оС;
  • Запорные, газовые, угловые, шаровые, регулирующие, балансировочные;
  • Высокого, среднего и низкого давления;
  • Со строительной длиной от 120 до 850 мм;
  • Для систем отопления, кондиционирования и др;
  • Седельный, сильфонный;
  • С управлением ручного типа, электрическим, гидравлическим;
  • С выносной и погружной резьбой ходовой гайки;
  • Заводы Украины, Россия, Китая, Португалии, Испании, Польши, Беларуси;
  • Под брендами Zetkama, Armline, UKS, ZAP Industrial, Walwer, Авангард, Апогей, ГАЛЛОП, ГЗ Электропривод, Запорожский завод, Олбризсервис;
  • по ГОСТ 23230-78, 18722-73, 9086-74, 23405-78, 18163-72;
  • По материалу корпуса из чугуна, стали, латуни, нержавеющей стали, ковкий чугун, углеродистой стали, полипропилена;
  • С материалом уплотнение из нержавеющей стали, фторопласта, бронзы, биконита, резины;
  • Пожарные, угловые 90о и 125о, игольчатые, для датчиков, с профилированными золотниками;
  • По типу прямоточные, проходные, угловые, с накидными фланцами, прямые, трехходовые, автоматические, запорные, соленодиные, тарельчатые, диафрагменные;
  • По типу присоединения фланцевые, муфтовые, под пайку, американка, цапковые, под приварку;
  • Весом(массой) от 0,55 кг;
  • И продают по цене от 212 до 598633 гривен.

Каталог вентилей для воды, газа, пара, воздуха

Марка вентиля

Технические характеристики

Ду (Dn), мм

Ру (Pn), бар

Материал корпуса

Строительная длина, мм

Крепление

Рабочая жидкость

Предельная температура, оС

15ч14п

65-200

16

чугун

290-600

фланец

Вода, пар

300

15ч14бр

15кч19п

25-50

Ковкий чугун

120-200

225

15кч16п

32-80

25

180-310

аммиак

150

15кч16нж

Вода, пар

300

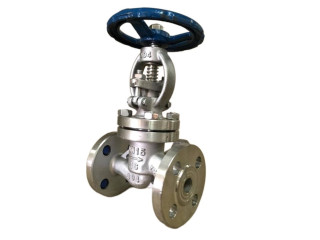

15с65нж

15-200

16

сталь

130-600

425

15с65п

15с12п

20-32

25

150-180

аммиак

150

15с18п

15-200

130-600

Вода, пар

15с18нж

420

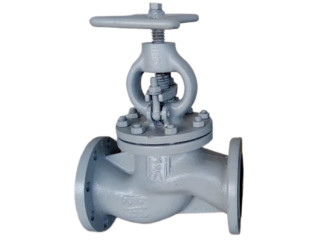

15с22нж

40

480

15с22п

465

15с27нж

15-40

63

175-225

400

15нж65бк

32-150

16

Нержавеющая сталь

180-480

420

15нж65п

200

15нж22п

32-80

40

180-310

15нж22нж

15-80

130-310

420

15кч18п

15-65

16

Ковкий чугун

-

Внутренняя резьба

225

15кч11р

50

чугун

Внутренняя-наружная

вода

75

15б1п

15-50

латунь

внутренняя

Вода, пар

200

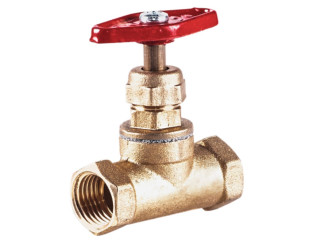

15б3р

10

Вода

75

1б1р

15

16

Внутренняя-наружная

15с54бк

6-25

160

сталь

Внутренняя, наружная

Вода, пар

200

15с57бк

15-25

Углеродистая сталь

внутренняя

300

ПК 25

25

16

латунь

Внутренняя-наружная

Вода

75

ПК 50

50

10-16

Чугун, латунь

Внутренняя-наружная, наружная

ПК 70

65

Виды и их отличия

Вентили имеют широкое применение в тяжелой промышленности, сельском хозяйстве, системах отопления и других отраслях, перекрывая потоки газообразных и жидких сред. Ввиду этого имеют отличия в строении и применении.

По корпусу:

  • Смесительные;
  • Угловые;
  • Прямоточные;
  • Проходные.

По назначению:

  • Запорные;
  • Регулирующие;
  • Запорно-регулирующие;
  • Балансировочные.

виды вентелей смесительные запорные угловые

Проходные вентили устанавливаются на линейных магистралях. Сложная конструкция, высокое гидравлическое сопротивление, наличие застойной зоны, значительный вес и размер компенсируются удобством в эксплуатации. Угловые устанавливаются на перпендикулярных частях и поворотах водопровода со сравнительно низким давлением до 64 кгс/см2. Прямоточные вентили без зоны застоя имеют низкое гидравлическое сопротивление, но выделяются большой строительной длиной и большим весом. Смесительные применяются для стабилизации и смешиваниях реагентов, выравнивания температур жидкостей непосредственно в рабочем корпусе данного типа запорной арматуры. Диафрагменные(мембранные) имеют малый вес и габаритные размеры, используются без сальниковых уплотнений для жидкости не более 150 оС и имеют недлительный срок службы. Игольчатые используются для дросселирования и регулировки газовых смесей. Сильфоны или сильфонные применяются в химической отрасли, утечка реактивов которой категорически неприемлема. Запорно-регулирующие обеспечивают возможность дистанционного и ручного регулирования расхода рабочей среды методом уменьшения и увеличения гидравлического сопротивления рабочей жидкости.

Чем вентиль отличается от крана

Главным и принципиальным отличием вентиля от шарового крана является возможность регулировки давления рабочей жидкости. В случае аналогичного использования шарового крана, запорный элемент (шар) со временем обрастает абразивом, что снижает способность перекрытия.

Назначение и сферы применения

Назначение и применение вентилей напрямую зависит от конструкции, материалов корпуса и предельно допустимого давления. Горизонтальное расположение запорного элемента и конструкция не позволяет использовать данный тип арматуры с сыпучими средами и высоким содержанием абразивных частиц.

Чертеж, конструкция, детали

В конструкцию вентиля входит:

  1. Маховик;
  2. Ходовая втулка;
  3. Крышка;
  4. Фланец сальника;
  5. Гайка откидного болта;
  6. Болт откидной;
  7. Ось для болта;
  8. Втулка сальника;
  9. Уплотнение;
  10. Гайка;
  11. Болт;
  12. Прокладка;
  13. Втулка верхнего уплотнения;
  14. Шпиндель;
  15. Запорный диск;
  16. Корпус.

вентили ду-50 (2") чертеж конструкция

Основными габаритными характеристиками при выборе вентилей служит строительная высота (H) и длина (L), отмеченные на чертеже.

Купить вентили

Где купить новые, с ревизии, с хранения вентили производства России, Украины, Китая? У тех, кто имеет ремонтные цеха, склады и производственные мощности для оперативной поставки и соблюдения гарантийных обязательств перед покупателем. Мы продаем сертифицированные газовые вентили с паспортом и гарантийным сроком службы не менее 1,5 года, хотя реальный срок службы часто превышает 20 лет и более. Менеджер «Слобожанского завода» проконсультирует, подберет необходимую модель, сверит маркировки, уточнит сроки доставки и цену на услуги транспортной компании, выставит счет и отправит заказ в цех.
