Вентиль 15ч93эм

Name: Вентиль 15ч93эм
Brand: СЛЭМЗ
Rating: 4.8 (10 reviews)

Сравнение товаров (0)

Сортировка:

Показать:

Испытания перед отправкой

Вентиль 15ч93эм Ду-100 Ру-10

от 26351 грн.

Испытания перед отправкой

Вентиль 15ч93эм Ду-15 Ру-10

от 3597 грн.

Испытания перед отправкой

Вентиль 15ч93эм Ду-20 Ру-10

от 3993 грн.

Испытания перед отправкой

Вентиль 15ч93эм Ду-25 Ру-10

от 4992 грн.

Испытания перед отправкой

Вентиль 15ч93эм Ду-32 Ру-10

от 5990 грн.

Испытания перед отправкой

Вентиль 15ч93эм Ду-40 Ру-10

от 7986 грн.

Испытания перед отправкой

Вентиль 15ч93эм Ду-50 Ру-10

от 9983 грн.

Испытания перед отправкой

Вентиль 15ч93эм Ду-80 Ру-10

от 16971 грн.

Показано с 1 по 8 из 8 (всего 1 страниц)

Вентиль 15ч93эм – чугунный запорный эмалированный фланцевый диафрагменный клапан (мембранный). Назначение и применение – кислоты, химический агрессивные среды температурой 120 °С. Изнутри покрыт кислотощелочной эмалью. Технические характеристики из паспорта и ТУ устройства: диаметр Ду15 – Ду150 мм, давление Ру10; вес – 3...83 кг. Расшифровка маркировки по ГОСТ 4666-2015. Купить вентиль 15ч93эм в Украине можно по цене от 3597 грн от украинских, китайских, европейских производителей. Аналоги вентиля 15ч93эм:

15ч94эм;
15ч95эм;
15ч91эм.

Эмалированный вентиль 15ч93эм - технические характеристики

Технические характеристики вентиля 15ч93эм Ру10 – описание, инструкция по эксплуатации, тип крепления, расшифровка маркировки, ТУ и ГОСТ, черетеж с габаритными размерами и вес из паспорта, параметры рабочей среды в магистрали, материал уплотнения затвора, корпуса, давление Pn, тип эмалированного клапана.

Технические характеристики вентиля 15ч93эм		Значение для эмалированного клапана
Материал	Корпус	Серый чугун + кислотостойкая эмаль
	Крышка	Серый чугун
	Маховик	Серый чугун
	Диафрагма	Резина+фторопласт FEP(F46)
	Шток	Углеродистая сталь
	Диск	Углеродистая сталь
Условный диаметр прохода, мм		12, 20, 25, 32, 40, 50, 80, 100, 150
Номинальное давление	кгс/см²	10
	Бар	10
	МПа	1
Испытания на прочность, МПа		1,5
Испытания на герметичнсоть, МПа		1,1
Температура рабочей среды, °С	Min	-15
Температура рабочей среды, °С	max	+120
Тип запорного клапана		Эмалированный мембранный
Крепление		Фланцевое
Монтаж		Горизонтально
Монтаж		Вертикально
Класс герметичности		А
Рабчая среда		Кислоты, щелочь, растворы солей
Направление потока		Под мембрану
Климатическое исполнение, категория размещения		УХЛ4, УЗ.1
Управление/привод		Ручное/маховик
Номер чертежа		КА 26323
Аналоги		15ч94эм, 15ч95эм, 15ч91эм
Гарантийная наработка		3400 циклов
Гарантия		12 месяцев

Чертеж и устройство вентиля 15ч93эм чугунного

Запчасти чертеж и устройство чугунного вентиля 15ч93эм:

Корпус;
Крышка;
Диафрагма;
Шпиндель;
Втулка;
Маховик;
Накидная гайка.

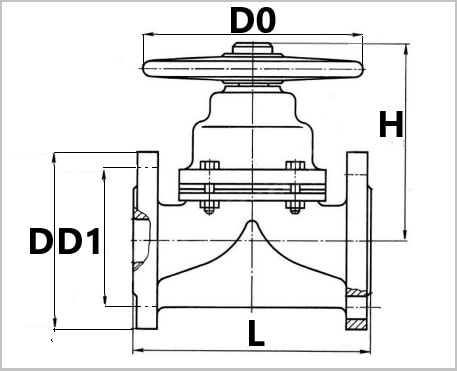

Конструкция и чертеж вентиля 15ч93эм

Габаритные размеры и вес вентиля 15ч93эм фланцевого запорного

Габаритно-присоединительные размеры и вес вентиля 15ч93эм фланцевого – строительная длина, высота, диаметр отверстий фланцев, вес (масса).

Диаметр Ду, мм	Размеры вентиля 15ч93эм			Габариты фланца				Вес клапана, кг
Диаметр Ду, мм	L	H	D0	D	D 1	d	n	Вес клапана, кг
15	125	100	100	95	65	14	4	3,3
20	135	146		105	75			5,5
25	145	147		115	85			5,9
32	160	146	160	135	100	18		8,8
40	180	146		145	110			9,9
50	210	175		160	125			15,1
80	300	200	240	195	160			28,5
100	350	210	240	215	180			33,5
150	460		280	218	240		8	83

Расшифровка маркировки вентиля 15ч93эм диафрагменного

Расшифровка маркировки вентиля 15ч93эм:

15 – тип запорной арматуры;
Ч – чугунный корпус;
93 – номер модели;
эм – эмалированный;
Ру 10 - давление.

Расшифровка маркировки вентиля 15с93эм

ГОСТ и ТУ

ГОСТ и ТУ запорного вентиля 15ч93эм:

5762-2002 – показатели плотности, прочности
10877-76 – консервационные жидкости
12.2.063-81 – меры безопасности
4666-2015 – условное обозначение
15150-69 – климатическое исполнение
5762:2004 – соответствие предельному давлению
12820-80 – ответные фланцы клапана (КОФ)
3706-83 – строительная длина

Паспорт вентиля 15ч93эм

Скачать паспорт чугунного клапана с описанием, инструкцией по эксплуатации, хранения, транспортировки, регулировки.

Цена вентеля 15ч93эм мембранного

Цена вентиля 15ч93эм эмалированного зависит от диаметра трубопровода, материала штока, состояния (новый, б/у), качества литья чугуна на заводе-производителе, объема партии, стоимостю комплекта ответных фланцев КОФ и монтажных частей КМЧ.

Таблица фигур	Цена вентиля 15ч93эм Ру10 грн
15ч93эм Ду-15	3597,00
15ч93эм Ду-20	3993,00
15ч93эм Ду-25	4992,00
15ч93эм Ду-32	5990,00
15ч93эм Ду-40	7986,00
15ч93эм Ду-50	9983,00
15ч93эм Ду-80	16971,00
15ч93эм Ду-100	26351,00
15ч93эм Ду-150	61496,00

Купить вентиль 15ч93эм в Украине

У нас Вы можете купить вентиль 15ч93эм Ру10 эмалированный мембранный по цене производителя, с паспортом, сертификатом, заводскими характеристиками, маркировкой на корпусе и гарантией. Чугунный диафрагменный фланцевый запорный клапан диаметром от Ду15 до Ду-150 лучших украинских, европейских, китайских заводов-изготовителей соответствуют ГОСТ и ТУ. Подберем аналог на замену по применению и назначению, отправим фото партии перед отправкой, расчитаем стоимость доставки по габаритам и весу. Доставляем по Украине компаниями САТ, Новая Почта, Деливери, частными перевозчиками, экспортируем в Европу.
